QA 表 ＮＯ． 11 (1/2) ＮＯ． 11 (2/2) 机种 ①拧松固定Ｙ限制传感器支架的螺丝，直线导轨的端面的距离如上图的尺寸所示固定。 ２．Ｙ限制传感器位置 ②高度方向，安装在X机架端L的Y－MSW支架和传感器表面的间隙为０．８～１．５ｍｍ （精度１．０ｍｍ）进行固定。 ＮＯ． 担当人 【５】－１１ ＣＸ－１ 装置名称 ＸＹ装置（７） 功能名称 限制传感器位置（２／２） 编制日期 质量保证类别 功能 ・ 安全性 / 可靠性 /…
QA表 ＮＯ． 10 (1/2) ＮＯ． 10 (2/2)
机种
１．Ｘ限制传感器位置
１．Ｘ轴限制传感器位置
１－１．左侧（Ｘ负限制传感器） Ｘ机架端Ｌ的止动橡胶安装面和传感器中心的距离 ：４４.５mm
１－２．右侧（Ｘ正限制传感器） Ｘ机架端Ｒ的止动橡胶安装面和传感器中心的距离 ：１２２.５mm
（Ｘ正限制传感器之位置与ＫＥ－２０６０相同）
２．Ｙ轴限制传感器位置
２－１．前侧（Ｙ负限制传感器） 直线导轨前端面到传感器中心的距离 ：８６．５ｍｍ
２－２．中央前侧（Ｙ正限制传感器） 直线导轨后端面到传感器中心的距离 ：３３４ｍｍ
２－３．中央后侧（Ｙ＋＋限制传感器）直线导轨后端面到传感器中心的距离 ：２２８ｍｍ
关于２－４．仅在晶片直接设计（定制）时使用。
２－４． 后侧（Y正限制WDF传感器） 直线导轨后端面导传感器中心的距离 ：２５９ｍｍ
３．限制传感器的间隙 ０．８～１．５ｍｍ（精度１．０ｍｍ）
①拧松Ｘ限制传感器架的固定螺丝，把Ｘ机架端Ｌ、Ｒ的距离按照上图所示的尺寸固定。
１．由于故障超过通常移动范围，移动后，伺服关闭回避危险。
２．故障时顶到机械止动器之前，伺服关闭，控制机器。 ②让其前后方向为贴装头板背面安装的Ｘ－ＭＳＣ支架和传感器表面的间隙为０．８～１．５ｍｍ
（刻度１．０ｍｍ）。
１．紧急时（故障等）不发生伺服危险。
２．紧急时（故障等）不发生伺服，会导致机器损坏。
ＮＯ
①
②
ＮＯ． 担当人
③
⑤
⑥
⑦
⑧
⑨
⑩
【５】－１０
ＣＸ－１
装置名称
ＸＹ装置（７）
确认方法及调整方法（故障处理方法）
功能名称
限制传感器位置（１／２）
编制日期
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
变更履历
货号 品名 有关质量特性
内容日期
Ｘ限制传感器位置
止动橡胶安装面 止动橡胶安装面
Ｘ正限制传感器
Ｘ原点附近传感器
Ｘ負限制传感器
（与ＫＥ－２０６０相同位置）
QA表 ＮＯ． 11 (1/2) ＮＯ． 11 (2/2)
机种

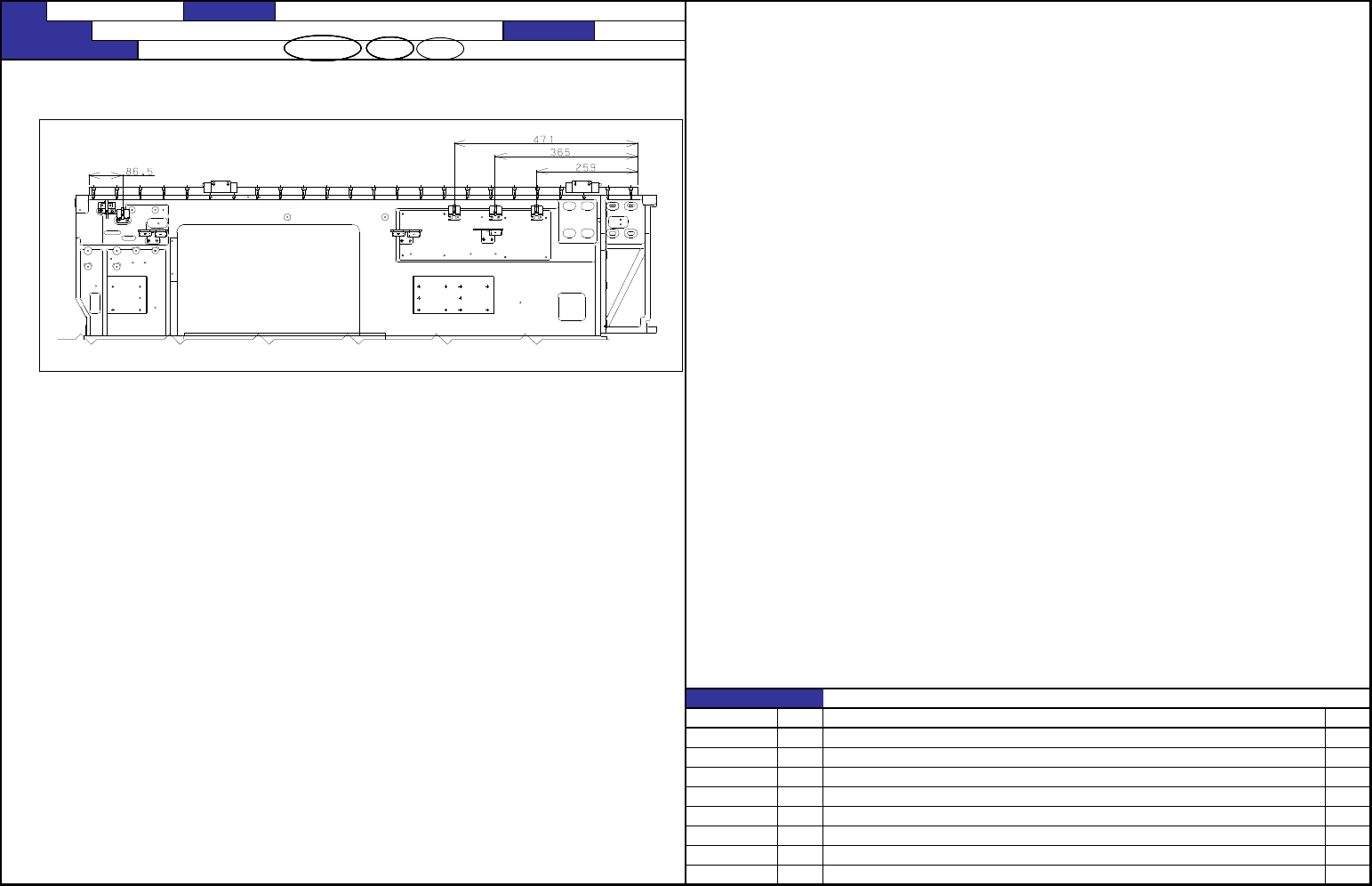

①拧松固定Ｙ限制传感器支架的螺丝，直线导轨的端面的距离如上图的尺寸所示固定。
２．Ｙ限制传感器位置
②高度方向，安装在X机架端L的Y－MSW支架和传感器表面的间隙为０．８～１．５ｍｍ
（精度１．０ｍｍ）进行固定。
ＮＯ． 担当人
【５】－１１
ＣＸ－１
装置名称
ＸＹ装置（７）
功能名称
限制传感器位置（２／２）
编制日期
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
变更履历
日期 内容
L尺寸机
QA表 ＮＯ． 12 (1/2) ＮＯ． 12 (2/2)
机种
１．ＸＹ的直角
１－１．确认方法
１．ＸＹ的直角 ： ０．００８ｍｍ／３１５ｍｍ ①把直角尺台放到座架上，然后在上面放上直角尺。
②把拨盘仪安装到贴装头上。
２．原点传感器和电磁开关的间隙 ：０．８～１．５ｍｍ（精度１．０ｍｍ） ③把直角尺的短边对准Ｙ轴。
此时，Ｙ轴的走向与直角尺的平行度为0.02mm/300
３．Ｙ轴原点传感器位置 ： 左右ＯＮ脉冲差在３脉冲以内。 mm以下。
④请确认Ｘ轴的直角度为0.008ｍｍ／315ｍｍ以下。
测定距M基板两端7.5mm的地方。
（距离为330－7.5×2=315mm）
１－２．调整方法
①拧松固定Ｘ架端Ｌ、Ｒ的螺丝，移动X轴架，把对直
角的直角度调整到0.008ｍｍ／315mm以下。
测定距M基板两端7.5mm的地方。
（距离为330－7.5×2=315mm）
②把刚才拧松的螺丝用8.5Ｎ・ｍ的转矩拧紧。
注） 一定要旋松Ｘ架端Ｌ、Ｒ的固定螺丝，进行直角调整。
１．影响贴装精度的直角度。 请勿不旋松螺丝就一面用手推左右Ｘ架端一面进行调整。
２．左右原点传感器偏斜Ｘ轴会给直线导轨增加大负荷。
３．左右原点传感器偏斜Ｘ轴会给Ｙ马达增加过大负荷，影响停止精度。
４．原点传感器和电磁开关的距离没有调整时，传感器影响ＯＮ时间。
１．贴装精度的直角偏斜
２．从直线导轨发生异常声音，直线导轨损坏
３．贴装精度恶化，吸附率降低
４．动作时和停止时发生异常
５．发生原点复位异常。
ＮＯ
①
②
ＮＯ． 担当人
③
⑤
⑥
⑦
⑧
⑨
⑩
【５】－１２
ＣＸ－１
装置名称
ＸＹ装置（８）
确认方法及调整方法（故障处理方法）
功能名称
ＸＹ的直角，Ｙ轴原点传感器的位置（１／２）
编制日期
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
变更履历
货号 品名 有关质量特性
内容
2005. 9. 26
20脉冲→3脉冲、 0.02mm/500mm →0.008mm/315mm
日期
