QA 表 ＮＯ． 4 (1/2) ＮＯ． 4 (2/2) 机种 贴装头板的前后方向行走真直 ：１0μｍ以内 贴装头板的高度方向行走真直 ：１0μｍ以内 １．确认方法 （前后方向）把拨盘标尺安装到夹具用贴装头板的中央，从Ｘ架端的止动橡胶粘贴部到 ２６．５ｍｍ的位置到６７８ｍｍ的行程之间，对Ｉ型伸缩平行度应在０．０１以内。 （高度方向）把各拨盘标尺安装到夹具用贴装头板的左右两端，Ｘ架端的止动橡胶粘贴部 前后方向的真直影响Ｙ方向的贴装精度。 …
机种
２．调整方法
２－４．同步皮带ＹＢ
２．调整方法
２－３．同步皮带ＹＡ

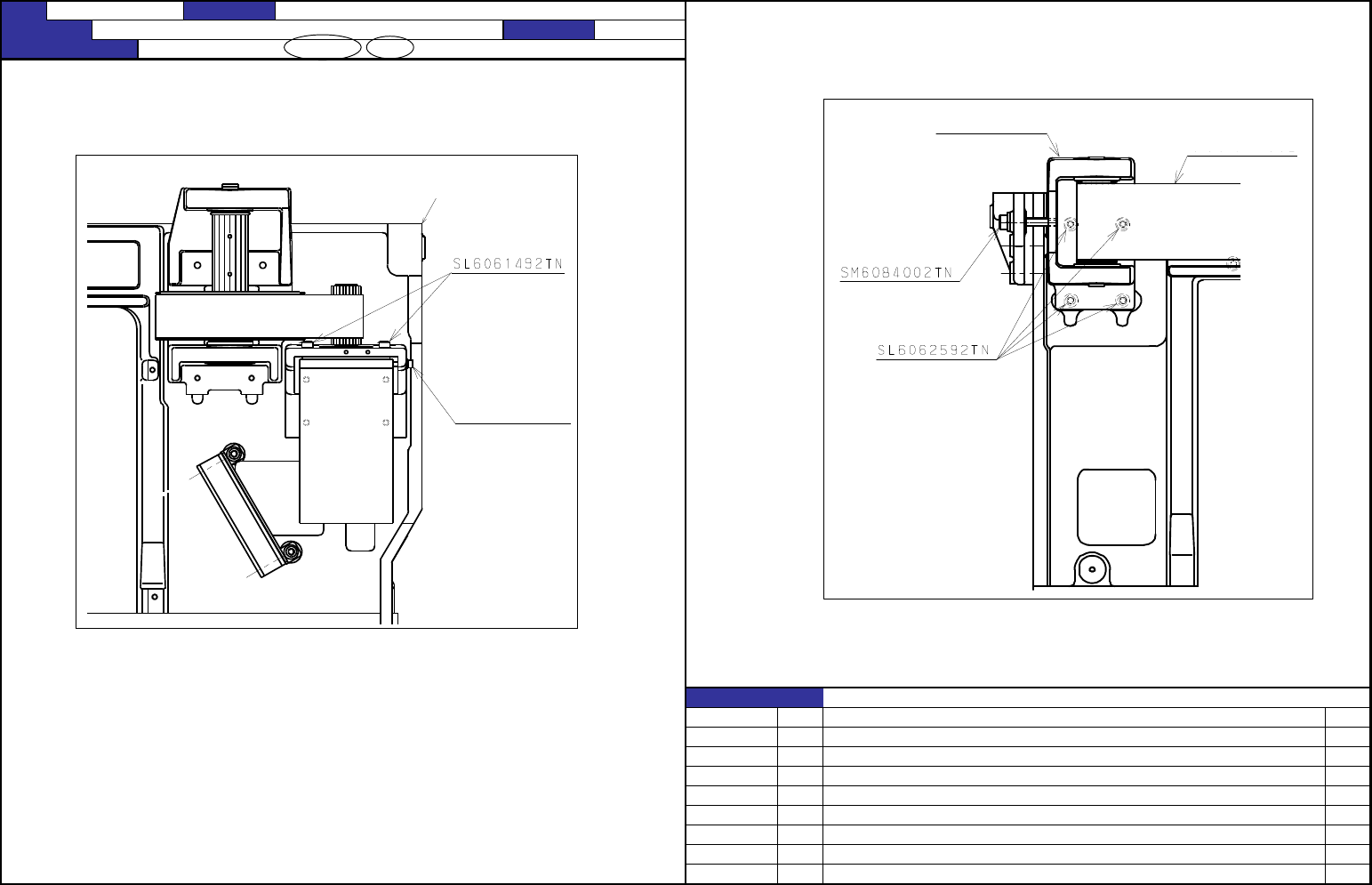

① 拧松固定YB滑轮支架的SL6062592TN 。
② 用SM6084002TN调整张力。
①拧松固定Ｙ马达的ＳＬ６０６１４９２ＴＮ。 ③ 拧紧SL6062592TN。（拧紧力矩：10N·m）
②用SM6041202TN调整张力。
③拧紧ＳＬ６０６１４９２ＴＮ。（拧紧转矩：１０Ｎ・ｍ）
ＮＯ． 担当人
【５】－３
ＣＸ－１
装置名称
ＸＹ装置（１）
功能名称
ＸＹ皮带张力（３／３）
编制日期
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
变更履历
日期 内容
Y轴架
YB討揮態屶尺
揖化討揮YB
SM6041202TN
QA表 ＮＯ． 4 (1/2) ＮＯ． 4 (2/2)
机种
贴装头板的前后方向行走真直 ：１0μｍ以内
贴装头板的高度方向行走真直 ：１0μｍ以内
１．确认方法
（前后方向）把拨盘标尺安装到夹具用贴装头板的中央，从Ｘ架端的止动橡胶粘贴部到
２６．５ｍｍ的位置到６７８ｍｍ的行程之间，对Ｉ型伸缩平行度应在０．０１以内。
（高度方向）把各拨盘标尺安装到夹具用贴装头板的左右两端，Ｘ架端的止动橡胶粘贴部
前后方向的真直影响Ｙ方向的贴装精度。 ２６．５ｍｍ的位置到６７８ｍｍ的行程之间，对Ｉ型伸缩2处的平行度应在０．０１以内。
高度方向的真直影响Ｘ方向的贴装精度。 ２．调整方法
（前后方向）因为没有调整机构，所以检查Ｘ轴架、ＬＭ导向器Ｘ、后轨道的部件精度。
（高度方向）拧松固定X框架端L，R和X轴的螺丝各4颗，调整X轴整体的倾斜度。
那样还没有消除的情况下，检查LM导轨X的安装是否笔直。
１．贴装精度恶化
２．发生吸附异常
３．因吸附不良发生芯片跳起，激光异常。
ＮＯ
①
②
ＮＯ． 担当人
③
⑤
⑥
⑦
⑧
⑨
⑩
【５】－４
ＣＸ－１
装置名称
ＸＹ装置（２）
确认方法及调整方法（故障处理方法）
功能名称

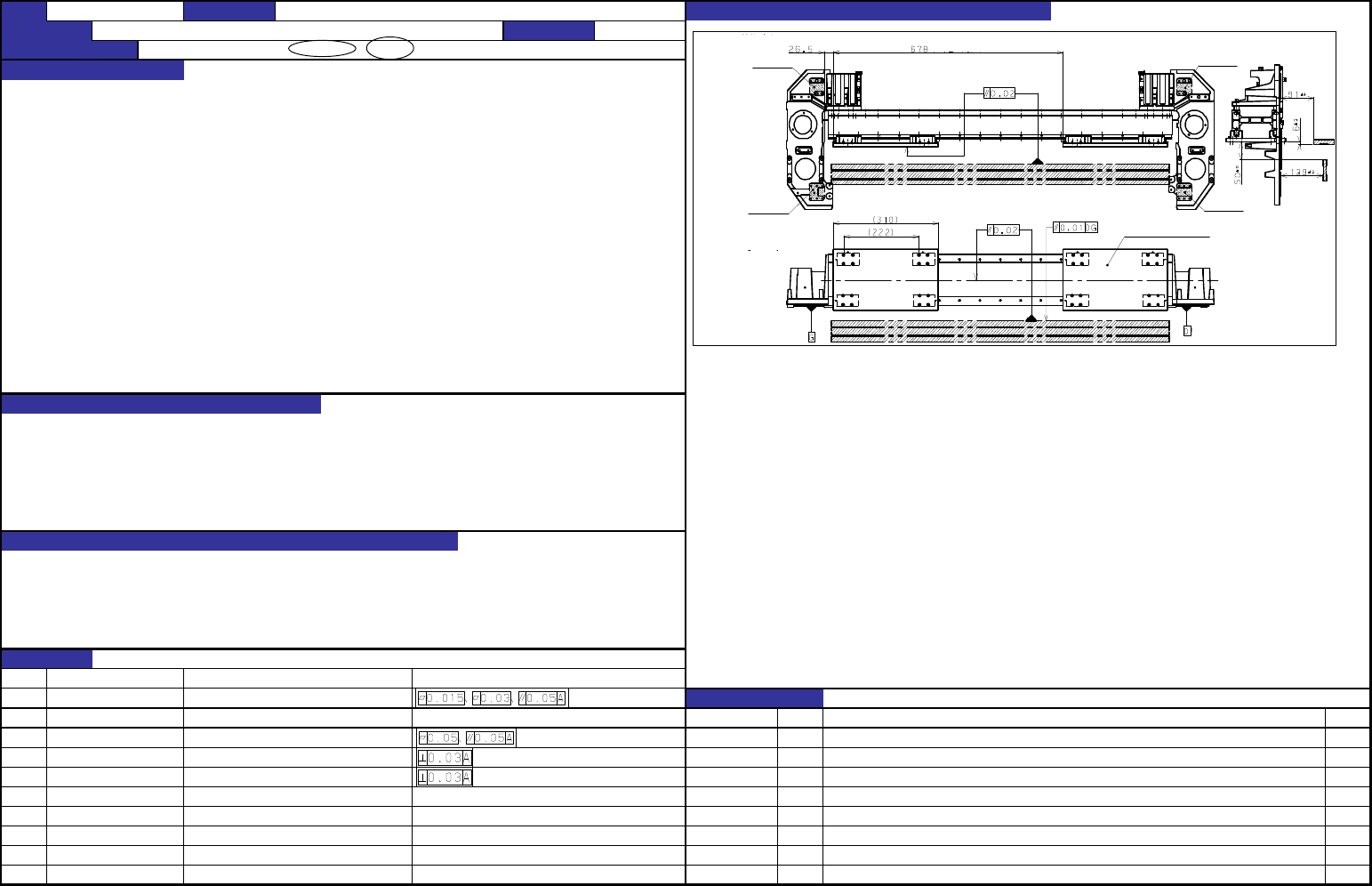

Ｘ轴机架真直
编制日期
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
40021168 Ｘ轴机架
变更履历
货号 品名 有关质量特性
内容
40021295 倒轨
40000659 ＬＭ导向器Ｘ
日期
40000658 Ｘ机架端Ｒ
40000657 Ｘ机架端Ｌ
念朔圭㏍
念業圭㏍
(佩殻海業)
I中(戦迦)
H中(戦迦)
(Y已LM擬㏍匂芦廾中 H.I中)
(Y已LM擬㏍匂芦廾中 E.F中)
F中(戦迦)
E中(戦迦)
斜醤喘薮廾遊医
QA表 ＮＯ． 5 (1/2) ＮＯ． 5 (2/2)
机种
贴装头板开始移动 ：５０Ｎ以下
移动中的变动 ：１０Ｎ以下
移动中应没有松动，异常声音，振动。
※移动速度大约为２００ｍｍ／ｓｅｃ。
１．确认方法
用弹簧秤等50N以下的力量开始向P方向拉夹具贴装头板。
另外，Ｘ架端的止动橡胶粘贴部的２６．５ｍｍ到６７８ｍｍ的行程之间的力变动
应在１０Ｎ以下。
用手把夹具贴装头板在行程程度之间移动，确认ＬＭ导向部应没有异常声音
和振动（咕隆咕隆，比比）。
２．故障的处置方法
①．拧松移动固定夹具贴装头板的螺丝，确认块部是否安装得紧固。
②．确认２个ＬＭ导向器得平行度和真直度。
③．上述１、２没有问题时，确认ＬＭ导向器的球转动面和块内的球是否没有伤痕等。
有关机械动作中的声音。
有关ＸＹ轴的稳定时间，稳定量。
１．ＬＭ导向器的动作异常声音
２．ＬＭ导向器的磨损
３．贴装精度恶化
ＮＯ
①
②
ＮＯ． 担当人
③
⑤
⑥
⑦
⑧
⑨
⑩
【５】－５
ＣＸ－１
装置名称
ＸＹ装置（３）
确认方法及调整方法（故障处理方法）
功能名称
Ｘ轴移动负荷
编制日期
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
40000656 Ｘ轴架
变更履历
货号 品名 有关质量特性
内容
40000659 ＬＭ导向器Ｘ
日期
