QA表 ＮＯ． 10 (1/2) ＮＯ． 10 (2/2) 机种 1. 灵敏度调整 原则上以“手动调谐”方式进行调整。 ① 请将输送宽度设置为250mm。 1. 要能够检测出引线框。 ② 请记录SENSOR-2放大器部的受光量“A”。 ③ 请将输送宽度设置为35mm。 ④ 请记录SENSOR-2放大器部的受光量“B”。 ⑤ 对A和B作比较，以较小的值作为“C”。 ⑥ 操作+/-开关，将设定值设置为“C-200”。 ⑦ 让引线框输送，确认…
QA表 ＮＯ． 9 (1/2) ＮＯ． 9 (2/2)
机种
1. 灵敏度调整
原则上以“手动调谐”方式进行调整。
① 请将输送宽度设置为250mm。
1. 要能够检测出引线框。 ② 请记录SENSOR-1放大器部的受光量“A”。
③ 请将输送宽度设置为35mm。
④ 请记录SENSOR-1放大器部的受光量“B”。
⑤ 对A和B作比较，以较小的值作为“C”。
⑥ 操作+/-开关，将设定值设置为“C-200”。
⑦ 让引线框输送，确认在STOP位置上产生停止动作。
调整的目的是为了不受输送宽度的影响而稳定地检测到引线框
1. 输送基板时发生基板检测错误
ＮＯ
①
②
ＮＯ．
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【１７】－９
内容 処理
新设2007. 6. 29
日期
40064198
STOP传感器-1组件
变更履历
预想故障（应规格调整值不良而发生的故障）
对象元件
货号 品名 有关质量特性
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
从开发部领取的引线框在基板停止位置上，应始终由STOP传感器-1组件与STOP传感
器-2组件中的一方检测到。
功能名称
STOP传感器-1组件的灵敏度调整 作成日 2007. 6. 29
ＣＸ－１
装置名称
薄基板输送装置
确认方法及调整方法（故障处理方法）
R
P
EX-11P(-R),EX-13P(-R),EX-19P(-R)
EX-19AD(-R),EX-19BD(-R)EX-13AD(-R),EX-13BD(-R)
EX-11AD(-R),EX-11BD(-R)
STOP传感器-1的放大器部
（2个并排的放大器中 运入侧）
（左→右流向时）

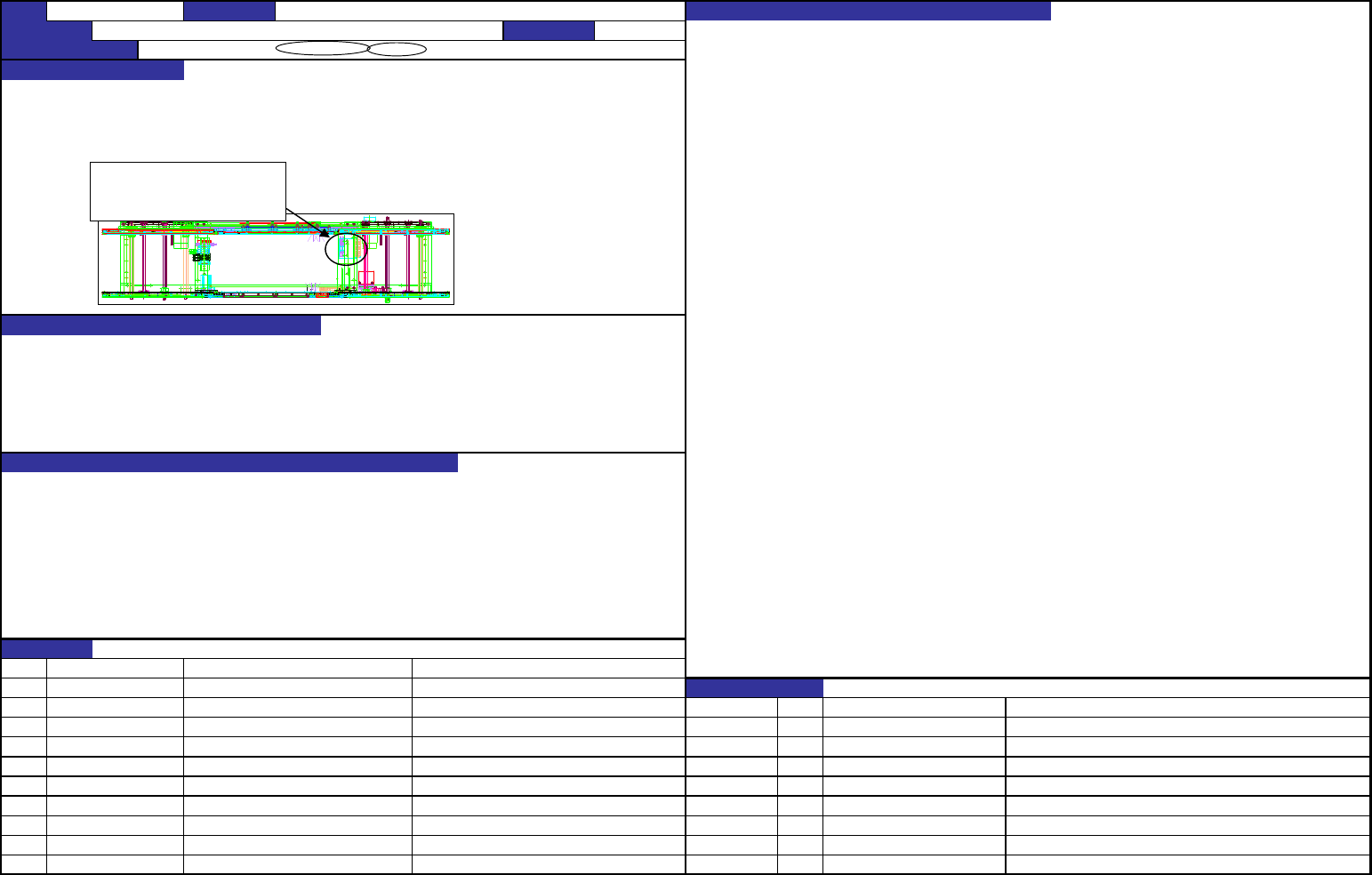

QA表 ＮＯ． 10 (1/2) ＮＯ． 10 (2/2)
机种
1. 灵敏度调整
原则上以“手动调谐”方式进行调整。
① 请将输送宽度设置为250mm。
1. 要能够检测出引线框。 ② 请记录SENSOR-2放大器部的受光量“A”。
③ 请将输送宽度设置为35mm。
④ 请记录SENSOR-2放大器部的受光量“B”。
⑤ 对A和B作比较，以较小的值作为“C”。
⑥ 操作+/-开关，将设定值设置为“C-200”。
⑦ 让引线框输送，确认在STOP位置上产生停止动作。
调整的目的是为了不受输送宽度的影响而稳定地检测到引线框
1. 输送基板时发生基板检测错误
ＮＯ
①
②
ＮＯ．
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【１７】－１０
内容 処理
2007. 6. 29 新设
日期
40064202
STOP传感器-2组件
变更履历
预想故障（应规格调整值不良而发生的故障）
对象元件
货号 品名 有关质量特性
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
从开发部领取的引线框在基板停止位置上，应始终由STOP传感器-1组件与STOP传感
器-2组件中的一方检测到。
功能名称
STOP传感器-2组件的灵敏度调整 作成日 2007. 6. 29
ＣＸ－１
装置名称
薄基板输送装置
确认方法及调整方法（故障处理方法）
R
P
EX-11P(-R),EX-13P(-R),EX-19P(-R)
EX-19AD(-R),EX-19BD(-R)EX-13AD(-R),EX-13BD(-R)
EX-11AD(-R),EX-11BD(-R)
STOP传感器-2的放大器部
（2个并排的放大器中 运出侧）
（左→右流向时）
◆修订履历
Rev 日期 改订部位 改订内容
备注
1.00 2005.09
初版
1.1 2005.12 p.5-12
1.2 2006.03 p.6-1～16-3
2.00 2007.03 p.3-1
p.14-8、14-9
增加 R 贴装头
2.10 2007.08 新增 17.薄基板输送装置
2.20 2007.11 p.2-2
