Windows XP Embedded / Installationsanleitung Ausgabe 10/2014 Edition

4.3 Installation des Betriebssystems Windows XP Embedded

HINWEIS

Stellen Sie vor Beginn der Arbeiten sicher, dass im BIOS in der Start-Reihenfolge die

CD/DVD an erster Stelle steht, damit der Rechner vom DVD-Laufwerk gestartet werden

kann.

► Falls notwendig, sichern Sie die Maschinendaten manuell.

Wenn Sie Windows XP Embedded auf einen Visionrechner in Zwei-Rechnerbetrieb installieren,

müssen folgende Schritte durchgeführt werden:

► Stecken Sie die Tastatur vom Maschinenrechner auf den Visionrechner um.

► Schalten Sie den Videomultiplexer auf den Visionrechner um.

► Stecken Sie das USB-Kabel für das DVD-Laufwerk vom Maschinenrechner an den

Visionrechner.

4.3.1 Installations-CD/DVD einspielen

► Legen Sie die zum Rechner passende Installations-CD/DVD in das DVD-Laufwerk ein.

WARNUNG

Bei der Restore CD I-Base ABP102-A wird nach dem Starten der CD das Restore-


ohne weitere Abfragen auf die Festplatte eingespielt. Alle Daten gehen verloren und

die Installation kann nicht abgebrochen werden!

► Schalten Sie den Rechner ein, um ihn von CD/DVD zu starten bzw. starten Sie den Rechner

neu wenn er bereits eingeschaltet war.

► Drücken Sie eine beliebige Taste, wenn die Meldung "Press any key to boot from CD Rom"

angezeigt wird.

► Folgen Sie den Anweisungen des Restore-Installation-Vorganges (Bildschirm im Textmodus).

Nach automatischer Überprüfung des Systems wird die Sprachauswahl angezeigt

(nicht beim IBase PC):

1. Deutsch

2. English

► Wählen Sie die gewünschte Sprache aus.

Auswahl bei den Wiederherstellungsoptionen:

1. Nur Systempartition wiederherstellen (Partition C wird überspielt, D bleibt erhalten) oder

Vorhandene Systempartition wiederherstellen (Rechnertyp "C")

2. Zielspeicher komplett wiederherstellen (Bei Erstinstallation immer diese Variante

wählen) oder.

System Laufwerk komplett wiederherstellen (Rechnertyp "C")

3. Abbrechen / Beenden

► Wählen Sie eine Option aus und bestätigen Sie die Sicherheitsabfrage.

Windows XP Embedded / Installationsanleitung Ausgabe 10/2014 Edition

Das Betriebssystem wird installiert und anschließend der Rechner automatisch neu gestartet.

Nach kurzer Zeit wird die Meldung Restore beendet angezeigt und Sie werden aufgefordert den

Datenträger zu entfernen und den Rechner neu zu starten (oder nach dem Betätigen der

Schaltfläche Beenden).

► Entnehmen Sie die CD/DVD aus dem DVD-Laufwerk und drücken Sie eine beliebige Taste

(oder die Schaltfläche OK).

Der Rechner startet und das Windows Login-Fenster erscheint (der erste Hochlauf kann einige

Minuten dauern).

► Legen Sie die Software-CD "SIPLACE XP embedded Configurator" in das DVD-Laufwerk ein.

► Melden Sie sich als Administrator ohne Kennwortangabe an.

4.3.2 Rechnerkonfiguration auswählen

Nach dem Neustart werden u.U. Dialoge zu nicht installierter Hardware angezeigt, z.B.:

Abbildung 4-1: Nicht installierter Haardware

► Schließen Sie alle Fenster mit Cancel oder OK.

► Öffnen Sie den Windows Explorer (z.B. über "My Computer" auf dem Desktop) und navigieren

Sie zum DVD-Laufwerk.

► Doppelklicken Sie auf die Datei XPeConfigurator.hta von der Software-CD, um den "SIPLACE

XP embedded Configurator" zu starten.

Windows XP Embedded / Installationsanleitung Ausgabe 10/2014 Edition

Das folgende Fenster wird angezeigt:

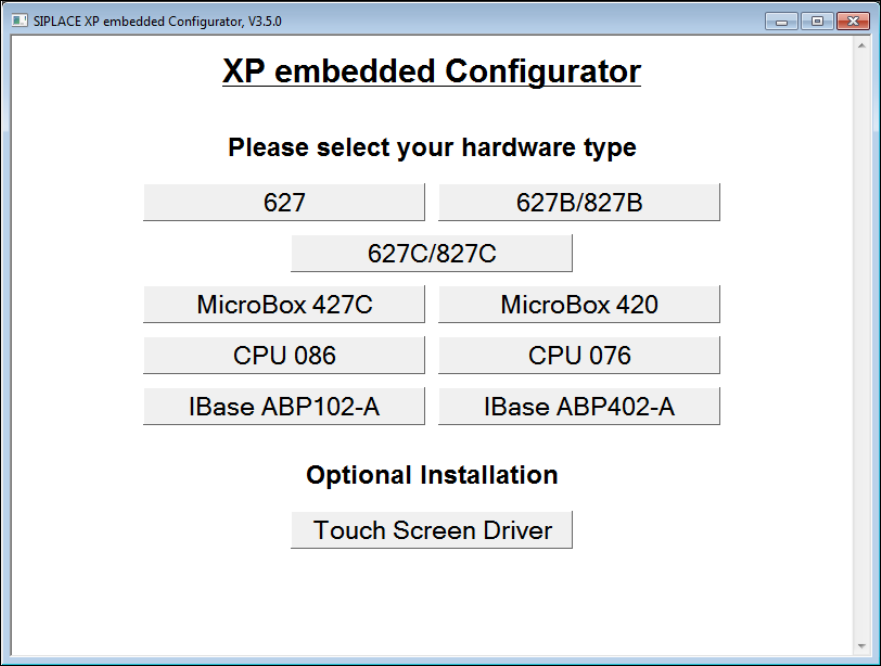

Abbildung 4-2: Fenster SIPLACE XP embedded Configurator

► Klicken Sie auf die benötigte Hardware um diese auszuwählen und folgen Sie den weiteren

Auswahlsanweisungen in den folgenden Fenstern.

► Geben Sie bei Bedarf die Stations-IP-Adresse für SIPLACE Pro LAN ein (nur bei einem

Stationsrechner erforderlich).

Die SIPLACE-Einstellungen werden automatisch durchgeführt und der Rechner danach neu

gestartet.

Nach dem Neustart sind Sie als Operator angemeldet.

► Falls kein Touchscreen genutzt wird (Vision- oder MC-Rechner), entfernen Sie die Software-

CD aus dem DVD-Laufwerk.
