6 7 Connect Cables (G4VPlus) 7 Conecte Cablesde aire Brancher les Câbles Collega cavi Conecte os cabos Kabel anschließen Připojte kabely Podłączyć kabel Присоедините кабе ли Csatlakoztassa a kábeleket 连接到数据线 ケ ーブル の 取 り付…
4 5

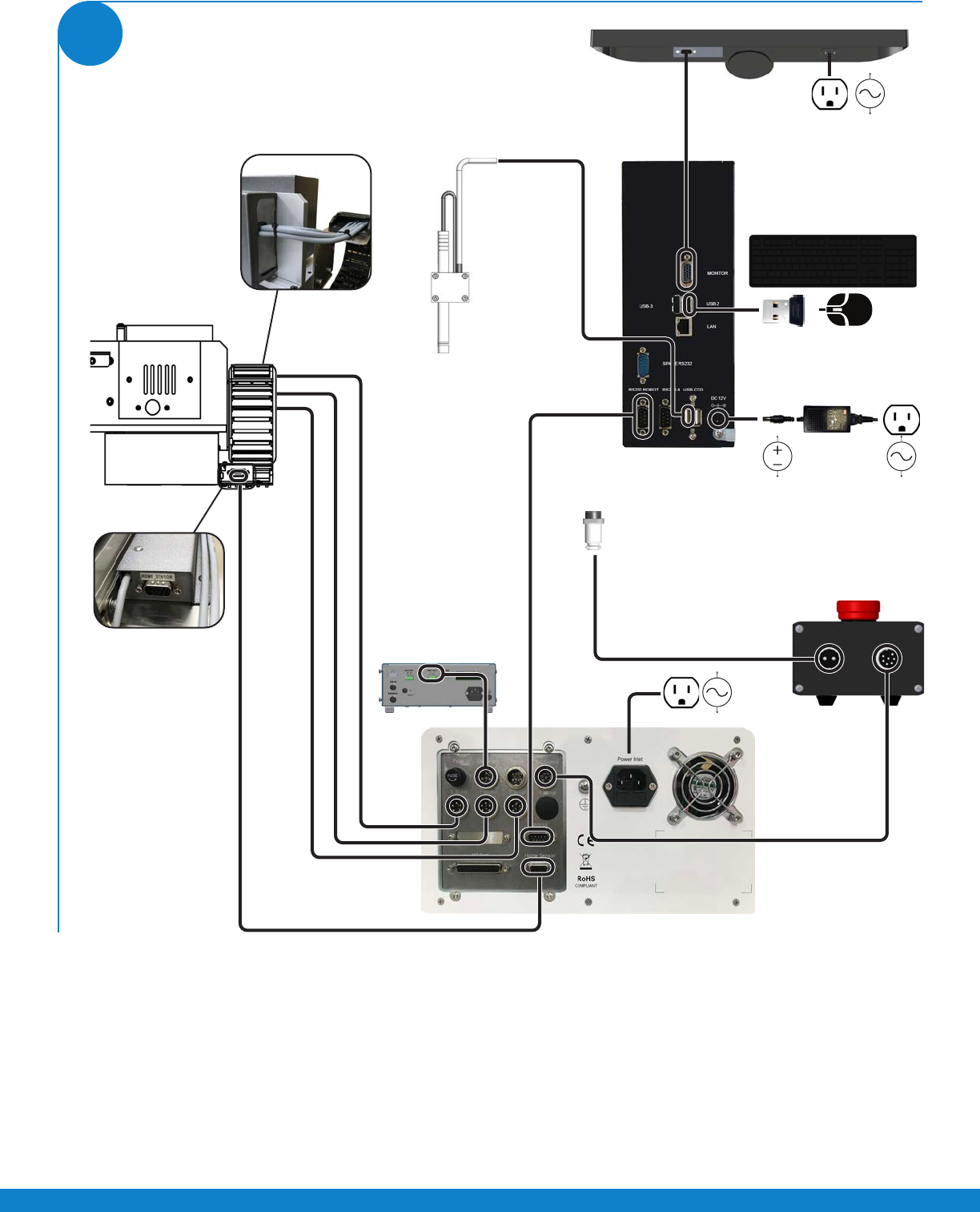

Connect Cables (G4V)
7
Conecte Cablesde aire
Brancher les Câbles
Collega cavi
Conecte os cabos
Kabel anschließen
Připojte kabely
Podłączyć kabel
Присоедините кабели
Csatlakoztassa a kábeleket
连接到数据线
ケーブルの取り付け
케이블 연결
RS232 ROBOT
Ext. Control
100–240 VAC
Dispenser
Cortocircuito
Connecteur de Sécurité
Accorciato
Abgeschaltet
Propojený
Wyłączony
Замкнутый контакт
Lekapcsolt
短接头
入力/出力プラグ（短絡済み）
쇼트 플러그 연결
SHORTED
RS232
12 VDC
USB 2
USB-CCD
Z Motor: 230 cm (7.5 ft)
Home Sensor: 230 cm (7.5 ft)
Y Motor: 230 cm (7.5 ft)
X Motor: 230 cm (7.5 ft)
Home
Sensor
X Motor
Y Motor
Z Motor
6 7

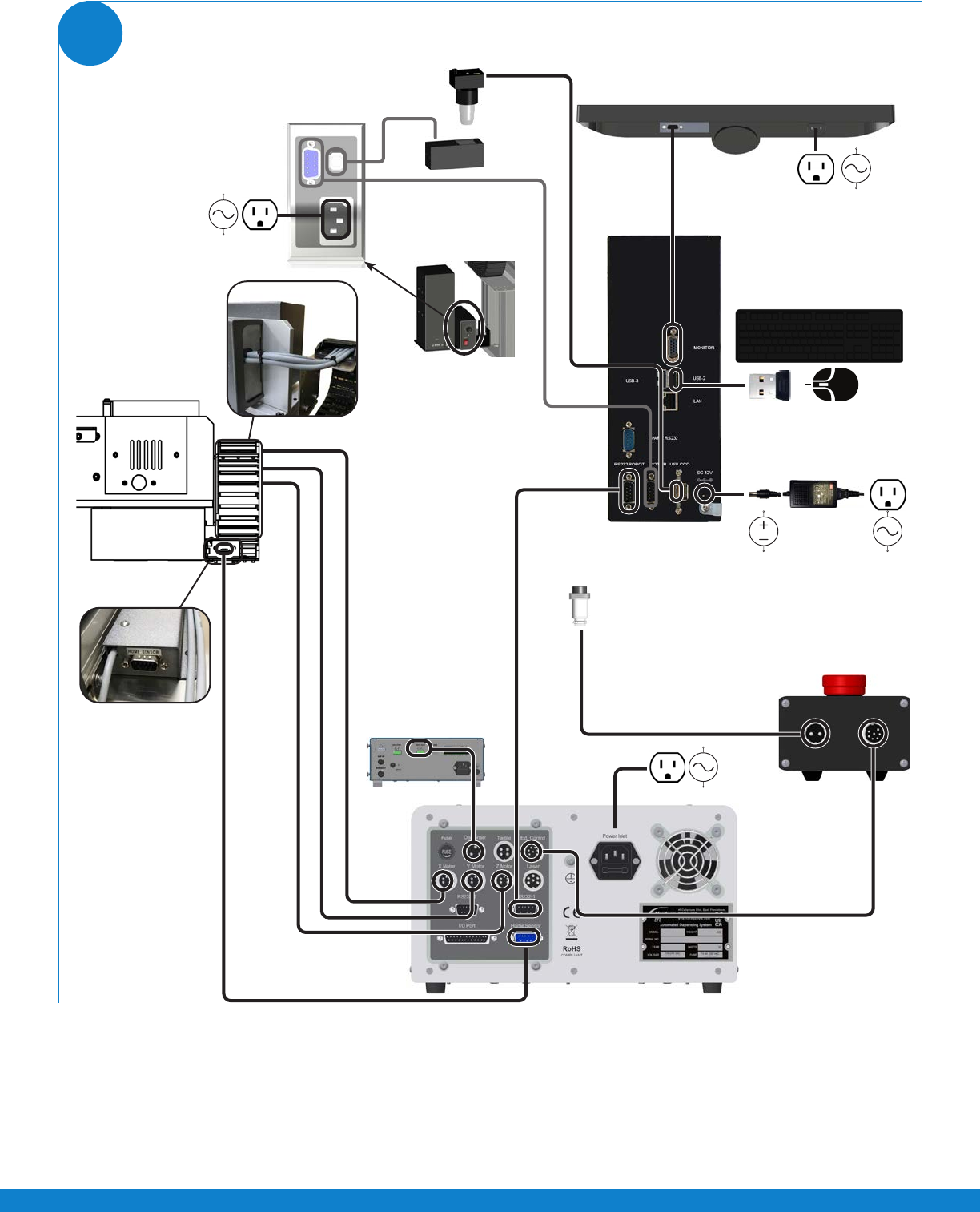

Connect Cables (G4VPlus)
7
Conecte Cablesde aire
Brancher les Câbles
Collega cavi
Conecte os cabos
Kabel anschließen
Připojte kabely
Podłączyć kabel
Присоедините кабели
Csatlakoztassa a kábeleket
连接到数据线
ケーブルの取り付け
케이블 연결
RS232 ROBOT
Ext. Control
100–240 VAC
Dispenser
Cortocircuito
Connecteur de Sécurité
Accorciato
Abgeschaltet
Propojený
Wyłączony
Замкнутый контакт
Lekapcsolt
短接头
入力/出力プラグ（短絡済み）
쇼트 플러그 연결
SHORTED
RS232-1
12 VDC
USB 2
USB-CCD
Z Motor: 230 cm (7.5 ft)
Home Sensor: 230 cm (7.5 ft)
Y Motor: 230 cm (7.5 ft)
X Motor: 230 cm (7.5 ft)
Home
Sensor
X Motor
Y Motor
Z Motor
RS232-B
6 7

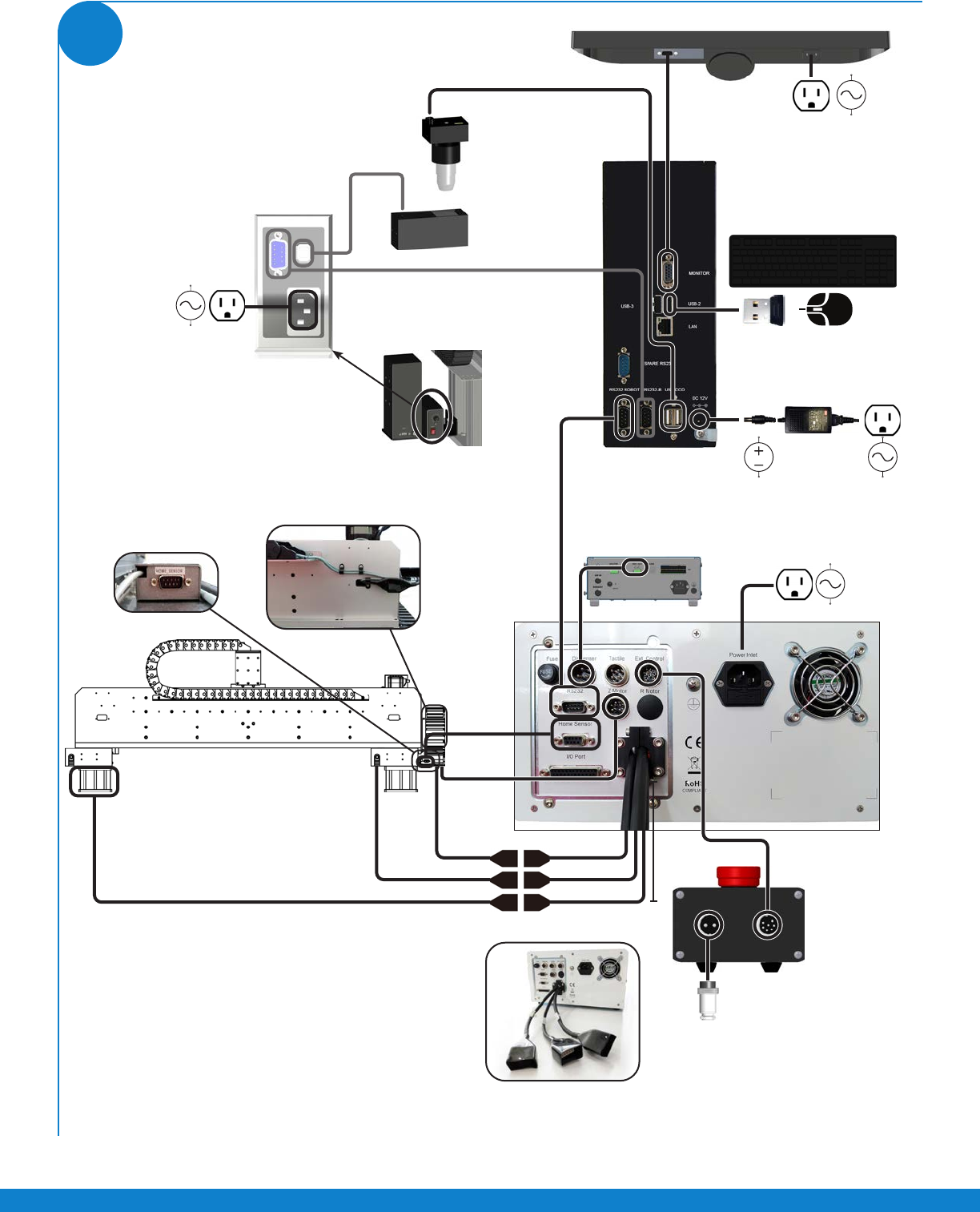

Connect Cables (G8V)
7
Conecte Cablesde aire
Brancher les Câbles
Collega cavi
Conecte os cabos
Kabel anschließen
Připojte kabely
Podłączyć kabel
Присоедините кабели
Csatlakoztassa a kábeleket
连接到数据线
ケーブルの取り付け
케이블 연결
RS232 ROBOT
USB-CCD
220 VAC
Z Motor
Y2 Motor
Y1 Motor
X Motor
Cortocircuito
Connecteur de Sécurité
Accorciato
Abgeschaltet
Propojený
Wyłączony
Замкнутый контакт
Lekapcsolt
短接头
入力/出力プラグ（短絡済み）
쇼트 플러그 연결
SHORTED
Ext. Control
12 VDC
USB 2
Dispenser
Home
Sensor
Z Motor
X Motor
Y2: 300 cm (9.8 ft)
Y1 Motor
Y1: 200 cm (6.6 ft)
X: 235 cm
(7.7 ft)
30 cm
(0.1 ft)
Home
Sensor:
220 cm
(7.2 ft)
RS232-B
