3 标签纸安装
3.2 标签纸传感器调整
HS 120 / HS 120+ VS 120 / VS 120+
1
2
3
4
2
1
4
3

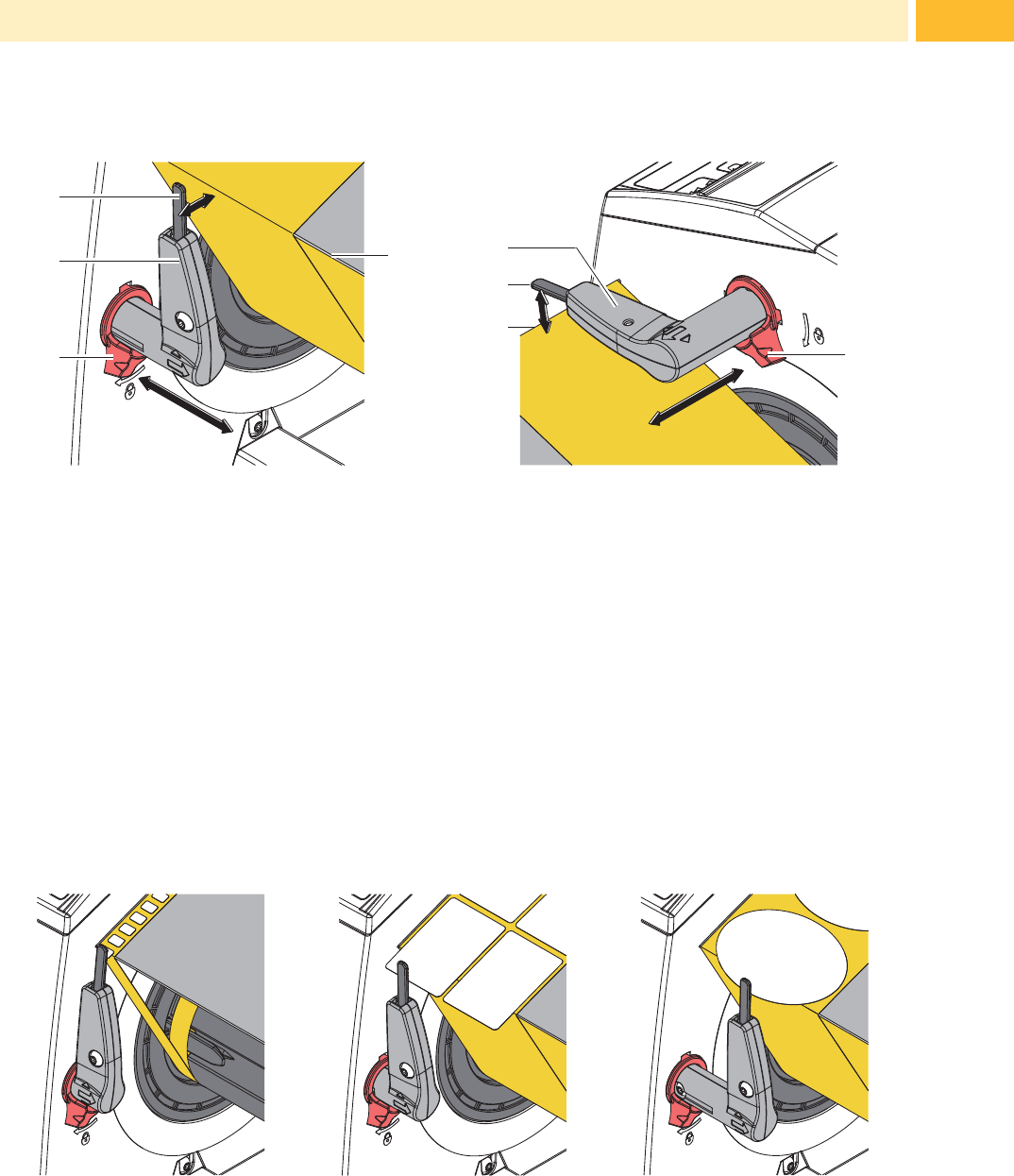

图 7 标签纸传感器调整
当已剥离之标签顶到标签纸传感器的感应杆 (1) 时，机器便会停止进纸并等待
该标签纸被取走；
1. 逆时针转动红色旋钮 (2) 以便松开标签纸传感器
2. 横移标签纸传感器 (2) 到标签顶端或最突出的位置
3. 转动标签纸传感器 (2)，让标签纸传感器的感应杆 (1) 与标签剥离板 (4) 的
距离为最佳剥离的位置
4. 紧握住调整好位置的标签纸传感器 (2) 并顺时针转动红色旋钮以便固定标签
纸传感器
图 8 标签纸传感器设定
12 12
4 操作
4.1 HS 120 / VS 120
4.1.1 操作
开启机器电源 (图3里的1)，绿色 LED（2）会亮灯，第一张标签会自动进纸
到剥离位置，当该卷标停在剥离位置时，绿色 LED 会闪烁；
取走标签后，下一张标签便会进纸到剥离位置；
!
注意！
无预期启动之风险
除了要做错误排除之动作外，勿任意碰触标签纸传感器之感应杆
1
2
屏幕显示
1 Error 错误
2 Ready / Label in peel position
机器就绪 / 标签已在剥离位置

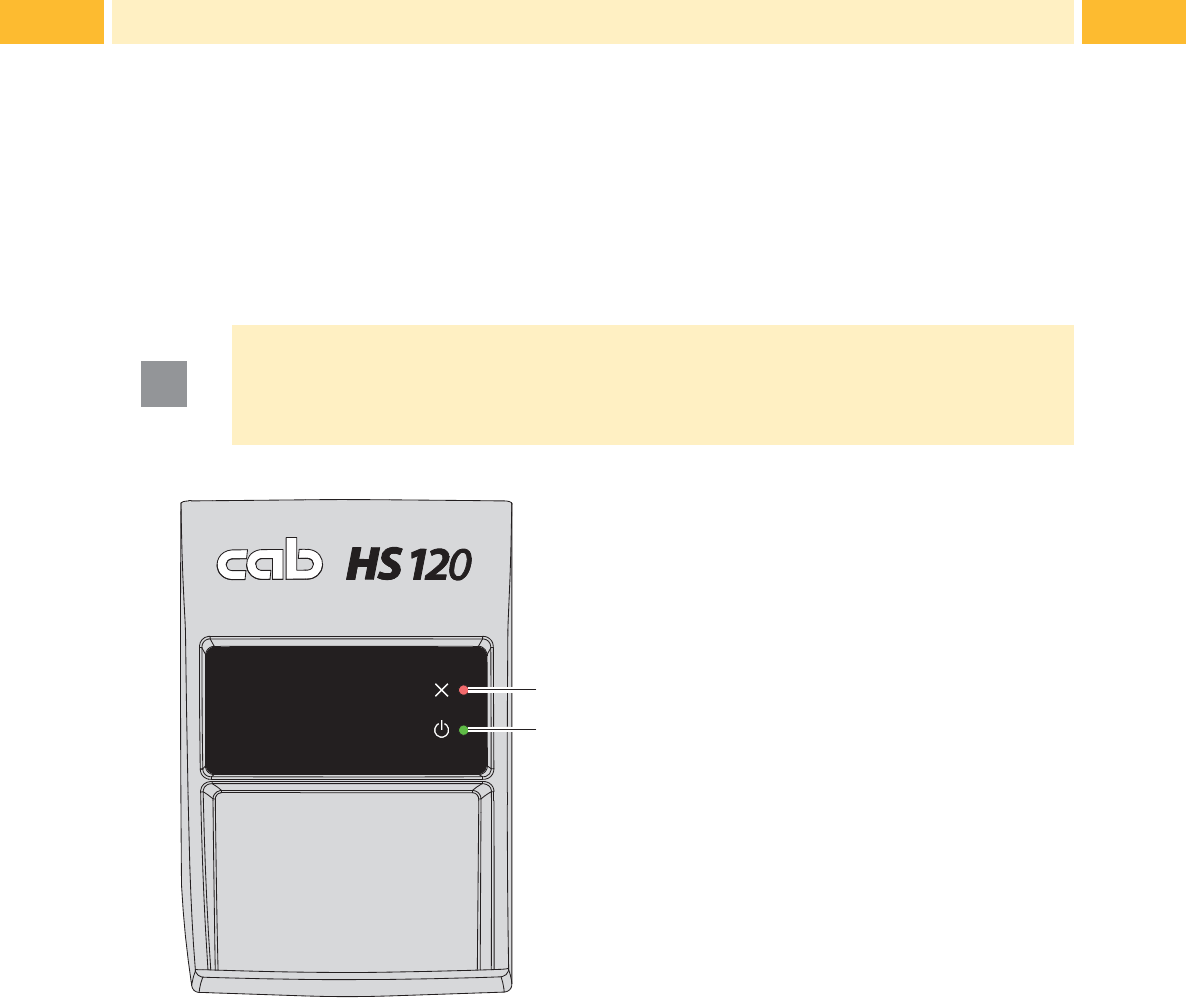

图 9 HS 120 / VS 120 控制面板
13
4.1.2 错误排除
在机器开始动作后，如标签传感器在5秒内未感应到任何标签，则机器会停止标
签进纸动作，并输出错误状态：
• 红色 LED（1）会闪烁
可能原因 排除方式
无标签纸 放入新标签纸卷
已剥离之卷标未让卷标纸传感器侦测到 调整标签纸传感器
表 2 错误排除
排除错误；
手动方式松开标签纸传感器并继续动作
4 操作
