7 2.1 外观总览 4 3 2 1 7 6 5 1 控制面板 2 减速片 3 标签纸卷固定轴 4 标签纸卷固定挡板 5 标签纸传感器 6 标签剥离板 7 标签底纸回卷器 图 1 HS 120 / HS 120+ 4 3 2 1 7 6 5 1 控制面板 2 标签纸传感器 3 标签纸卷固定轴 4 标签纸卷固定挡板 5 减速片 6 标签剥离板 7 标签底纸回卷器 图 2 VS 120 / VS 120+ 2 安装
6 6
危险！
电源供应器会有造成人员损伤危险；
请勿任意开启机器机壳！
1.5 环保说明
°
°
°
具有可回收材质的报废设备，应做回收处理；
请将该类设备送到适合的回收点，以做有效的回收处理；
此机之模块化结构，可轻易拆解各零件
请将各零件做回收处理
1 前言
7
2.1 外观总览
4321
765
1 控制面板
2 减速片
3 标签纸卷固定轴
4 标签纸卷固定挡板
5 标签纸传感器
6 标签剥离板
7 标签底纸回卷器
图 1 HS 120 / HS 120+
4321
765
1 控制面板
2 标签纸传感器
3 标签纸卷固定轴
4 标签纸卷固定挡板
5 减速片
6 标签剥离板
7 标签底纸回卷器
图 2 VS 120 / VS 120+
2 安装
8 82 安装
2.2 机器拆箱与设置
从箱内取出机器并放置在平台上
检查机器外观是否有因运送而造成的损伤
检查内附物品是否齐全
内附物品:
• 标签剥离机
• 标签纸卷固定挡板
• 电源线一条 Type E+F
• 操作手册中文/ 英文
i
提示！
如机器需退回时，请务必连同所有原始包装与内附物品一并送回！
!
注意！
装置与打印耗材接会受到湿气影响
请将机器置放于干燥环境下运作，并避免机器溅湿

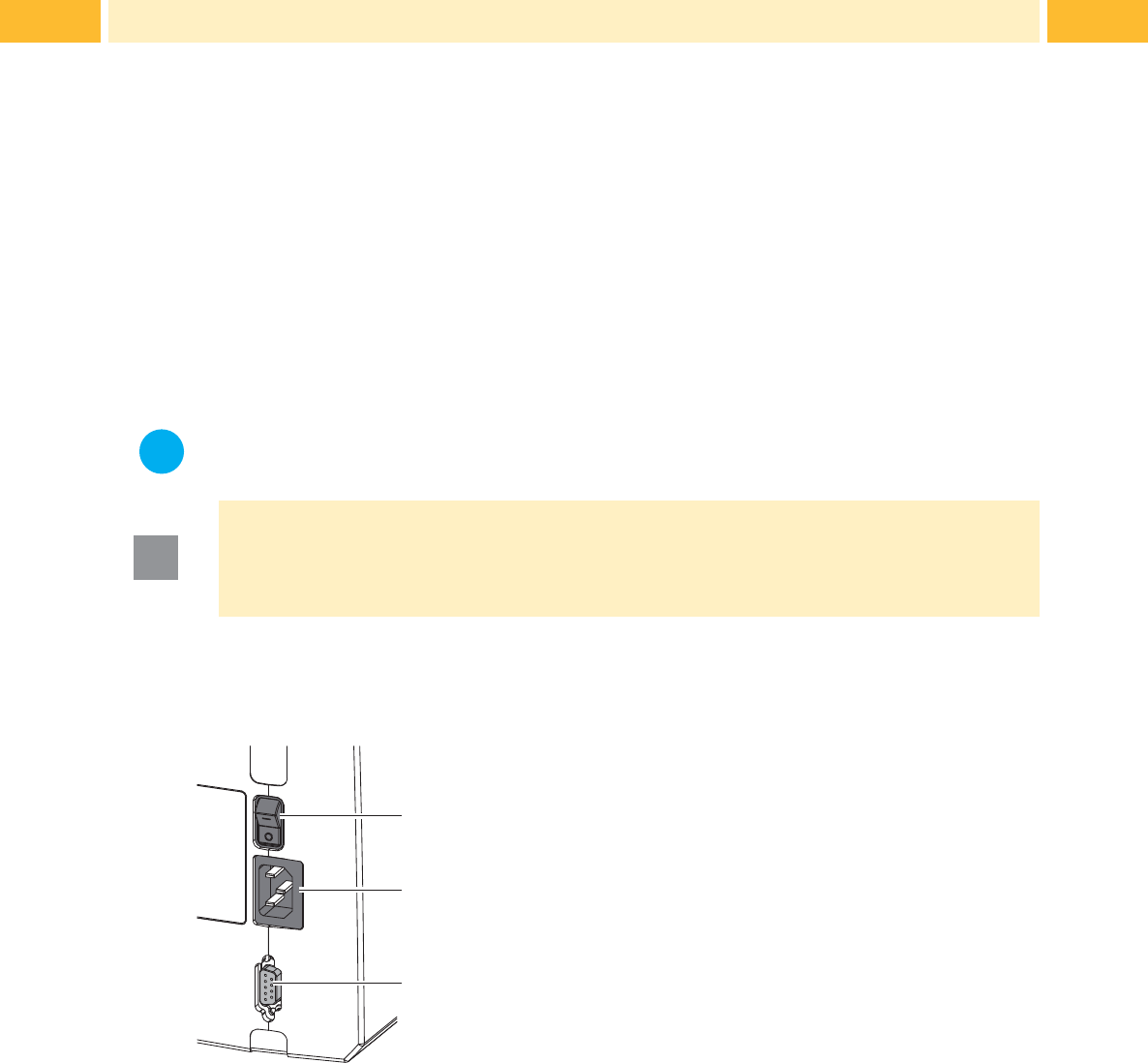

2.3 机器连结
1
2
3
1 电源开关
2 电源线插座
3 外部控制端口（选配）
图 3 连接接口
2.3.1 电源连结
此机器之内部的电源供应器为全球通用，其使用电压为100伏特 (V) 到 240伏
特 (V)，自动侦测转换，不需任何设定或调整；在连结机器与电源时，请依照下
列 步骤：
1. 确认机器为关机状态；
2. 使用原厂附的电源线，将电源线插到机器之电源插座(2)， 如使用其他电源
线而造成机器损毁，则不予保固；
3. 将电源线的另一头插到有接地的插座上；
