5 実装基板検査システムの基礎知識 「つくる」 「はかる」 「みる」 導入メリット ノウハウに依存しないデータ作成 稼働率を上げ、設備を最大限に利用する 電気検査で広がる保証範囲（オプション） 電気検査の信頼性 無人化運転 アクティブ部品検査 電解コン逆挿入検出 トレーサビリティ 最小限のデバッグ ランニングコスト低減 ワークフロー簡単ナビ ロングライフプローブ 高電圧ツェナー検査 全数不良対策 スピード立ち上げ ティーチング不要 ライ…
4

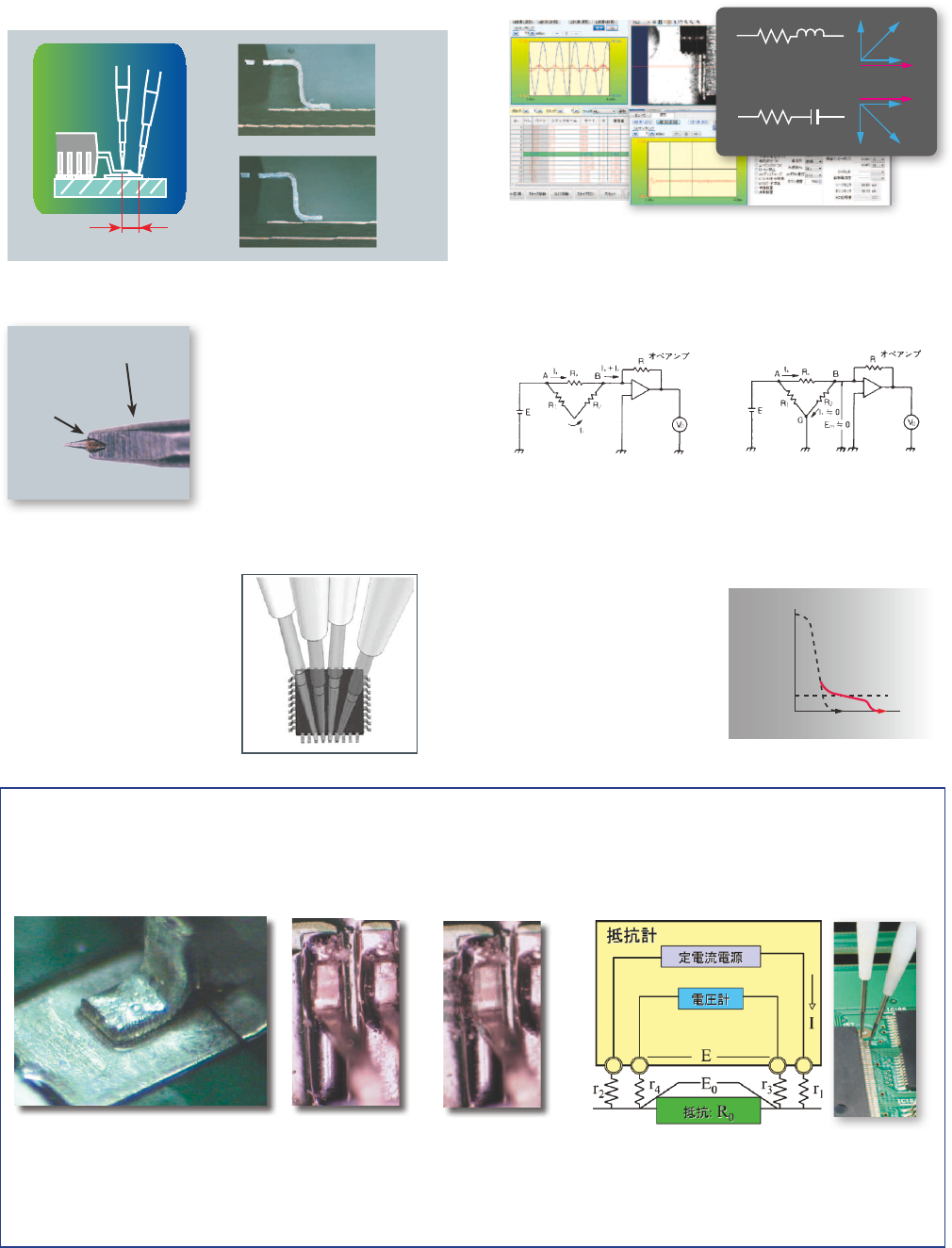

こだわりの「はかる」技術
実動試験では見つからない！ 外観検査では過検出になりやすい！
だから IC リードの疑似接触は４端子抵抗測定で検出
抵抗検査で確実な疑似接触検出 アナログ回路に強い位相分離
真値を追求するガーディング
ソフトランディング
４端子プローブでショート流出ゼロ
デジタル基板の検査タクトを短縮
HIOKI 独自のリード浮き検出は、リードとパッド間の抵
抗値で判定を行うため、信号属性を問いません。
また部品の内部回路の影響も受けないため、IC はもとよ
り SMT コネクタのリード浮き検出にも威力を発揮します。
同軸構造の 4 端子プローブは、
疑似接触検出のために開発さ
れた専用プローブです。
スリップレス構造の４端子プ
ローブとコンタクトチェック
の組合せによりコンタクトミ
スによるショート流出の可能
性がゼロになります。
●プアソルダ
半田の上がりが悪く、十分に接続抵抗
が下がっていない状態
動作（通電）試験では良品となるため、
原因不明の誤動作になりやすい不具合
●プアコンタクト
リードの酸化膜により、結合力が不
足してしまった例
外観上に大きな違いが出にくいため
流出する可能性が高い不具合
■４端子抵抗測定
プローブの接触抵抗がキャンセルされ、端子間
の抵抗値を正確に測定できる。DMM の上位モ
デルに搭載される測定方式です。
業界唯一の４端子プローブでの
近接距離が全方向 0.5mm を実
現しました。
（シングルプローブ 0.15mm）
IC リードのコンタクトチェック
付き S/O 検査では 25% 近く検
査時間が短縮されます。
疑似接触
足浮き
この間の抵抗値を測定
センス側
ソース側
外力によりブレています。
プローブのダウンスピードをコ
ントロールします。基板に接す
る直前でスピードを落として、
衝撃力を緩和し、基板にダメー
ジを与えません。検査ステップ・
グループ・全体および本体の単
位で設定できます。
距離
時間
基板面
ソフトランディング
（1）ガーディング無し
周辺回路からの電流 Ir の影響
を受ける。
（2）ガーディング有り
Em ≒ 0 のため Ir ≒ 0 す
なわち Ix のみを測定
測定電流の回り込みを防ぎ、各々の部品の実装値通り測定で
きるガーディング機能。ATG 機能が最適なポイントを抽出す
るためデータ品質が向上します。
交流測定モードでは単純な直並列素子の影響を無視でき
る位相分離測定が可能です。モード選択は ATG 機能で自
動選択されるため、作業者が悩むことはありません。
R
L
R
C
V
L
•
V
•
V
R
•
V
C
•
V
•
V
R
•
I
•
I
•
5
実装基板検査システムの基礎知識
「つくる」「はかる」「みる」
導入メリット
ノウハウに依存しないデータ作成
稼働率を上げ、設備を最大限に利用する
電気検査で広がる保証範囲（オプション）
電気検査の信頼性
無人化運転
アクティブ部品検査
電解コン逆挿入検出
トレーサビリティ
最小限のデバッグ
ランニングコスト低減
ワークフロー簡単ナビ
ロングライフプローブ
高電圧ツェナー検査
全数不良対策
スピード立ち上げ
ティーチング不要
ライン停止時間がゼロ
簡易パワーオンテスト
簡易ビジュアル検査
画像検査ではカバーできない部品を電
気検査で確実に検査します。
メニューに従うだけで
安定したデータ品質
ATG 機能がガードポイントを自動抽出
並列部品も自動処理
コンタクトポイントもプローブも
設計データから自動計算
豊富なバリエーションと
ID 管理アプリケーションを搭載
300 万回打っても安定コンタクト
滑りによる疑似不良を防止
超硬
標準
ワンタッチプローブで簡単メンテ
FAIL 確認はオフラインで実施
FET、リレー、三端子レギュレータな
ど電気特性を検査します。
電解コンデンサの逆挿入を電気的に検
出します。
長期に渡る信頼性の保証に電気的な測
定値は欠かせません。
プレスタイプのような大きなコスト負
担がありません。
最大 80V のツェナーダイオードの電
圧測定をします。
定数チェックによる部品実装前の試打
確認にもお使いいただけます。
基板の完成から短時間で検査を開始で
きます。
外部から電源を供給し、最小限の動作
確認が行えます。
×
×
×
×
○
○
○○
H L
G? G
100 1000
6
アーム数
4 アーム（Ｌ、ＭＬ、ＭＲ、Ｒ）
検査ステップ数
40,000 ステップ（最大）
座標指定方式
ステップ XY
測定範囲
※ オプション
抵 抗 ：400 μΩ 〜 40 MΩ
コンデンサ ：1 pF 〜 400 mF
インダクタンス ：1 μH 〜 100 H
ダイオード VZ 測定 ： 0 〜 25 V
ツェナーダイオード VZ 測定 ：0 〜 25 V
：25 〜 80 V ※
デジタルトランジスタ ： 0 〜 25 V
フォトカプラ ： 0 〜 25 V
ショート ： 0.4 Ω 〜 400 kΩ
オ ー プ ン ：4 Ω 〜 40 MΩ
直流電圧測定 ：0 〜 25 V
ファンクション機能用電圧測定：±40 V ※
リレーオン抵抗測定 ：40 mΩ 〜 40 Ω ※
FET オン抵抗測定 ：400 mΩ
〜
400 Ω
※
簡易ファンクション測定 ：±25 V ※
検査信号
DC 定電圧 ：100 mV ／ 400 mV(2 レンジ )
DC 定電流 ：200 nA 〜 200 mA(13 レンジ )
AC 定電圧 ：0.1 V rms.(1 レンジ )
計測部
DC 電圧計 ： 800 μV 〜 25 Vf.s.(8 レンジ )
DC 電流計 ：100 nA 〜 25 mAf.s.(7 レンジ )
AC 電流計 ：10 μA 〜 10 mA rms.(4 レンジ )
判定範囲
− 99.9％〜＋ 999.9％ または絶対値
ガーディング
2 ポイント／ステップ
下プローブチャネルガード指定
プロ−ビング精度
各アーム ±100 μm 以内 (X-Y 各方向 )
移動反復精度
±50 μm 以内 ( プロービング位置 )
移動最小分解能
X-Y ：1.00 μm/pulse
Z ：6.00 μm/pulse
プローブワークエリア
510(W)×460(D)mm(FA1240-61)
400(W)×330(D)mm(FA1240-63)
最小パット径
φ100 μm
部品搭載範囲
下側：Max.100 mm（下記条件に準拠）
基準レールより 30.0 mm は 90.0 mm
可動レールより 125.0 mm は 85.0 mm
基板両サイドより 3 mm は不可（
搬送しろ
）
表示部
17 インチ 液晶ディスプレイ
安全装置
非常停止スイッチ／安全カバー ( 帯電防止樹脂製）
／アームおよびプローブ干渉防止ソフトウェア／
稼動部干渉防止リミットスイッチ／絶縁トランス
警告装置
シグナルタワー（3 色）／ブザー
使用電源
AC200 V±10％ ( 単相 ) 50/60Hz
（※FA1241 は AC230V±10%）
消費電力：FA1240-61 6 kVA
FA1240-63 : 5 kVA
使用エアー
使用圧力 (1 次側）： 0.5 〜 0.99 MPa（乾燥エアー）
設定圧力 (2 次側）：0.5±0.1 MPa
エアー消費量
最大 0.3 Nl/min
使用環境
温度：23 ℃ ±10 ℃
湿度：75％ rh 以下（結露しないこと）
雰囲気：ほこり、振動、腐食性ガスなどの
雰囲気での使用は避ける
床強度：500 kg ／ m
2
以上
標準付属品
コンタクトプローブ 1172-19 4 本、
オフセット用基板 1350-02 1 枚、打痕シート（132 枚入り）1134-02、
サポートピン 3 本、サーマルミニプリンタ（用紙 1 本付） 1 台、
ボールポイントドライバ（レール固定用） 1 本 ※1、
グリース 1 本、グリースガン 1 本、
取扱い説明書
（オペレータマニュアル・管理者マニュアル・メンテナンスマニュアル）各 1 部、
パソコン付属品 1 式、
無停電電源 1 台、セットアップ CD 1 枚、アジャスタ 4 個、
カラーディスプレイ（17 インチ） 1 台、電源ケーブル（先端バラ 3m） 1 本、
予備ヒューズ 1 個
コンベアベルト
平ベルト（帯電防止仕様）
コンベア幅基準
手前側
搬送高さ
900±15 mm
コンベアスピード
Max.40 m/min（無負荷状態）
流れ方向
右→左／左→右 注文時指定
搬送可能基板重量
2.0 kgf 以下
搬送可能基板厚
0.6 mm 〜 3.2 mm
仕 様
項 目 FA1240-61
FA1241-61 FA1240-63
測定スピード
コンビネーション測定時 :0.025 s/step 〜 コンビネーション測定時 :0.025 s/step 〜
プローブ取り付け角度 (L,ML,MR,R)
-13.1° /+8.8° ,-3.5° / -3.6° ,+3.5° / +3.6° ,+13.1° / -8.8° -13.1° /+8.8° ,-3.5° / -3.6° ,+3.5° / +3.6° ,+13.1° / -8.8°
最小プロービングピッチ
0.15 mm (4 端子プローブ時、0.5 mm) 0.15 mm (4 端子プローブ時、0.5 mm)
プローブ取付方法
ワンタッチコネクタ方式 ワンタッチコネクタ方式
検査可能サイズ
最大 510(W)×460(D) mm 最大 400(W)×330(D) mm
最大部品搭載範囲
上側 38.0 mm( 基板厚含む ) 上側 28.0 mm( 基板厚含む )
外形寸法 (W)×(H)×(D)
1,410×1,300×1,380 mm 1,320×1,369×1,325 mm
本体質量
1,250 kg 1,050 kg
FA1240-61 / FA1241-61
大型基板対応
FA1240-63
M ラック基板対応
FA1240 共通仕様
FA1240 共通搬送系仕様
510（W）×460（D）mm
４端子検査ハイスピードモデル
Max.40 回 / 秒の超高速検査
400（W）×330（D）mm
コンパクト設計のライン向けモデル
Max.40 回 / 秒の超高速検査
FA1240-63
FA1240-61
1266
1325
1680
1369
418
140
1406
1380
基板搬送高さ 900
基板搬送高さ 900
1300
418
140
1750
※1
自動幅調整機能オプション取り付け時は付属無し
FA1240 共通仕様
※ FA1241-61 の寸法は FA1240-61 に準ずる
搬送レール長さ 1410 mm 搬送レール長さ 1320 mm
