6 アーム数 4 アーム（Ｌ、ＭＬ、ＭＲ、Ｒ） 検査ステップ数 40,000 ステップ（最大） 座標指定方式 ステップ XY 測定範囲 ※ オプション 抵 抗 ：400 μΩ 〜 40 MΩ コンデンサ ：1 pF 〜 400 mF インダクタンス ： 1 μH 〜 100 H ダイオード VZ 測定 ： 0 〜 25 V ツェナーダイオード VZ 測定 ：0 〜 25 V ：25 〜 80 V ※ デジタルトランジスタ ： 0 〜 2…
5
実装基板検査システムの基礎知識
「つくる」「はかる」「みる」

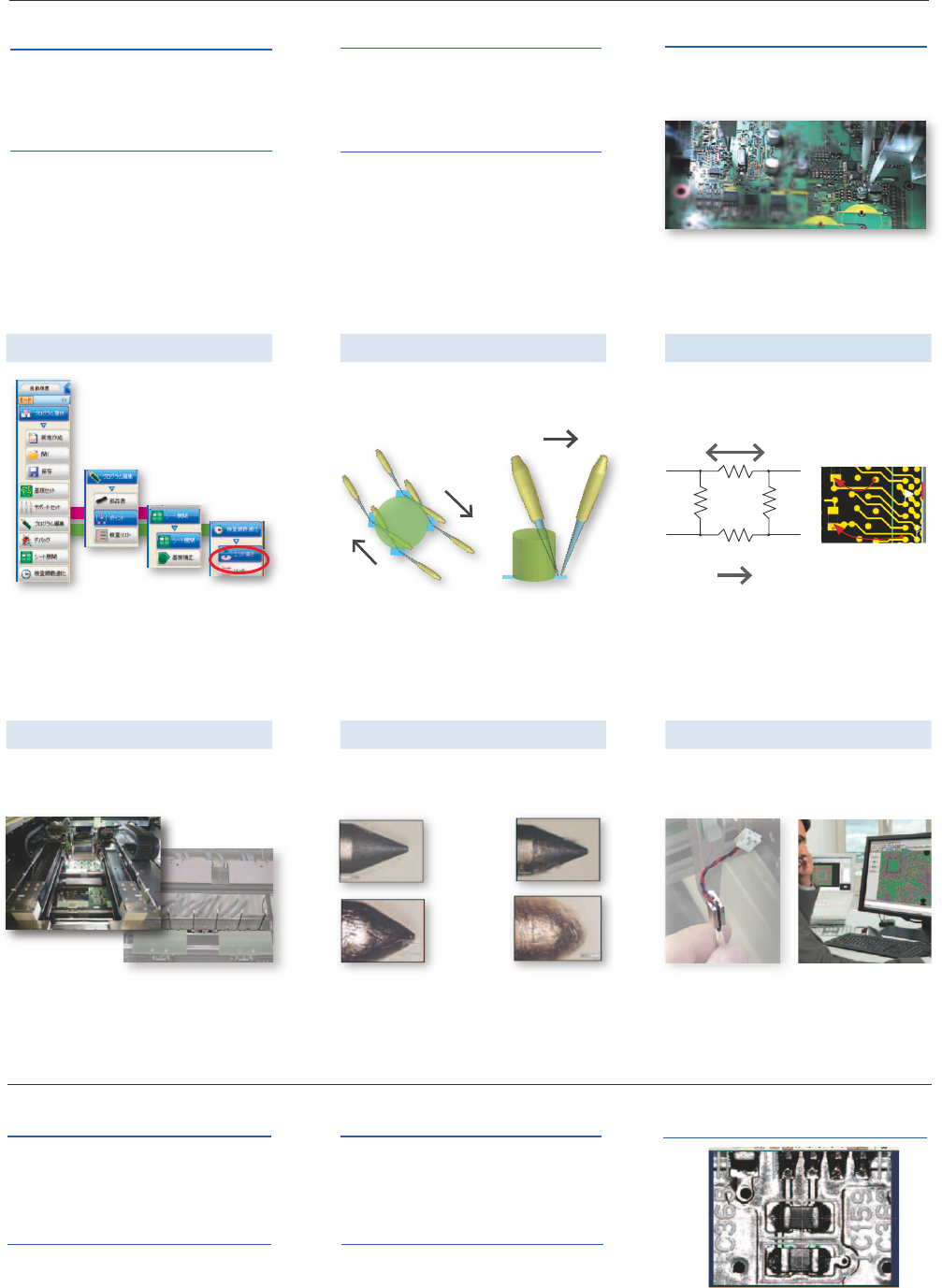

導入メリット
ノウハウに依存しないデータ作成
稼働率を上げ、設備を最大限に利用する
電気検査で広がる保証範囲（オプション）
電気検査の信頼性
無人化運転
アクティブ部品検査
電解コン逆挿入検出
トレーサビリティ
最小限のデバッグ
ランニングコスト低減
ワークフロー簡単ナビ
ロングライフプローブ
高電圧ツェナー検査
全数不良対策
スピード立ち上げ
ティーチング不要
ライン停止時間がゼロ
簡易パワーオンテスト
簡易ビジュアル検査
画像検査ではカバーできない部品を電
気検査で確実に検査します。
メニューに従うだけで
安定したデータ品質
ATG 機能がガードポイントを自動抽出
並列部品も自動処理
コンタクトポイントもプローブも
設計データから自動計算
豊富なバリエーションと
ID 管理アプリケーションを搭載
300 万回打っても安定コンタクト
滑りによる疑似不良を防止
超硬
標準
ワンタッチプローブで簡単メンテ
FAIL 確認はオフラインで実施
FET、リレー、三端子レギュレータな
ど電気特性を検査します。
電解コンデンサの逆挿入を電気的に検
出します。
長期に渡る信頼性の保証に電気的な測
定値は欠かせません。
プレスタイプのような大きなコスト負
担がありません。
最大 80V のツェナーダイオードの電
圧測定をします。
定数チェックによる部品実装前の試打
確認にもお使いいただけます。
基板の完成から短時間で検査を開始で
きます。
外部から電源を供給し、最小限の動作
確認が行えます。
×
×
×
×
○
○
○○
H L
G? G
100 1000
6
アーム数
4 アーム（Ｌ、ＭＬ、ＭＲ、Ｒ）
検査ステップ数
40,000 ステップ（最大）
座標指定方式
ステップ XY
測定範囲
※ オプション
抵 抗 ：400 μΩ 〜 40 MΩ
コンデンサ ：1 pF 〜 400 mF
インダクタンス ：1 μH 〜 100 H
ダイオード VZ 測定 ： 0 〜 25 V
ツェナーダイオード VZ 測定 ：0 〜 25 V
：25 〜 80 V ※
デジタルトランジスタ ： 0 〜 25 V
フォトカプラ ： 0 〜 25 V
ショート ： 0.4 Ω 〜 400 kΩ
オ ー プ ン ：4 Ω 〜 40 MΩ
直流電圧測定 ：0 〜 25 V
ファンクション機能用電圧測定：±40 V ※
リレーオン抵抗測定 ：40 mΩ 〜 40 Ω ※
FET オン抵抗測定 ：400 mΩ
〜
400 Ω
※
簡易ファンクション測定 ：±25 V ※
検査信号
DC 定電圧 ：100 mV ／ 400 mV(2 レンジ )
DC 定電流 ：200 nA 〜 200 mA(13 レンジ )
AC 定電圧 ：0.1 V rms.(1 レンジ )
計測部
DC 電圧計 ： 800 μV 〜 25 Vf.s.(8 レンジ )
DC 電流計 ：100 nA 〜 25 mAf.s.(7 レンジ )
AC 電流計 ：10 μA 〜 10 mA rms.(4 レンジ )
判定範囲
− 99.9％〜＋ 999.9％ または絶対値
ガーディング
2 ポイント／ステップ
下プローブチャネルガード指定
プロ−ビング精度
各アーム ±100 μm 以内 (X-Y 各方向 )
移動反復精度
±50 μm 以内 ( プロービング位置 )
移動最小分解能
X-Y ：1.00 μm/pulse
Z ：6.00 μm/pulse
プローブワークエリア
510(W)×460(D)mm(FA1240-61)
400(W)×330(D)mm(FA1240-63)
最小パット径
φ100 μm
部品搭載範囲
下側：Max.100 mm（下記条件に準拠）
基準レールより 30.0 mm は 90.0 mm
可動レールより 125.0 mm は 85.0 mm
基板両サイドより 3 mm は不可（
搬送しろ
）
表示部
17 インチ 液晶ディスプレイ
安全装置
非常停止スイッチ／安全カバー ( 帯電防止樹脂製）
／アームおよびプローブ干渉防止ソフトウェア／
稼動部干渉防止リミットスイッチ／絶縁トランス
警告装置
シグナルタワー（3 色）／ブザー
使用電源
AC200 V±10％ ( 単相 ) 50/60Hz
（※FA1241 は AC230V±10%）
消費電力：FA1240-61 6 kVA
FA1240-63 : 5 kVA
使用エアー
使用圧力 (1 次側）： 0.5 〜 0.99 MPa（乾燥エアー）
設定圧力 (2 次側）：0.5±0.1 MPa
エアー消費量
最大 0.3 Nl/min
使用環境
温度：23 ℃ ±10 ℃
湿度：75％ rh 以下（結露しないこと）
雰囲気：ほこり、振動、腐食性ガスなどの
雰囲気での使用は避ける
床強度：500 kg ／ m
2
以上
標準付属品
コンタクトプローブ 1172-19 4 本、
オフセット用基板 1350-02 1 枚、打痕シート（132 枚入り）1134-02、
サポートピン 3 本、サーマルミニプリンタ（用紙 1 本付） 1 台、
ボールポイントドライバ（レール固定用） 1 本 ※1、
グリース 1 本、グリースガン 1 本、
取扱い説明書
（オペレータマニュアル・管理者マニュアル・メンテナンスマニュアル）各 1 部、
パソコン付属品 1 式、
無停電電源 1 台、セットアップ CD 1 枚、アジャスタ 4 個、
カラーディスプレイ（17 インチ） 1 台、電源ケーブル（先端バラ 3m） 1 本、
予備ヒューズ 1 個
コンベアベルト
平ベルト（帯電防止仕様）
コンベア幅基準
手前側
搬送高さ
900±15 mm
コンベアスピード
Max.40 m/min（無負荷状態）
流れ方向
右→左／左→右 注文時指定
搬送可能基板重量
2.0 kgf 以下
搬送可能基板厚
0.6 mm 〜 3.2 mm

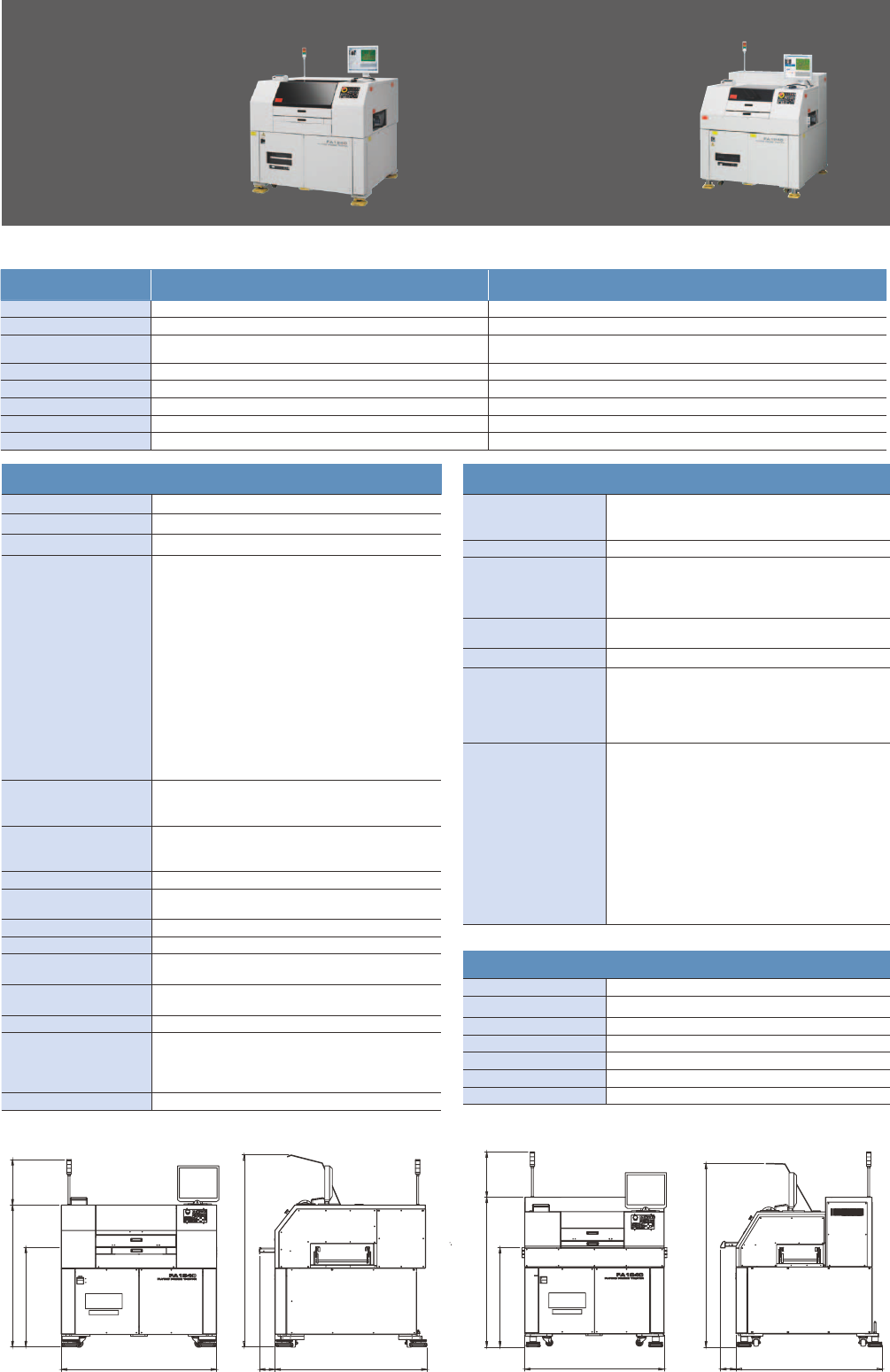

仕 様
項 目 FA1240-61
FA1241-61 FA1240-63
測定スピード
コンビネーション測定時 :0.025 s/step 〜 コンビネーション測定時 :0.025 s/step 〜
プローブ取り付け角度 (L,ML,MR,R)
-13.1° /+8.8° ,-3.5° / -3.6° ,+3.5° / +3.6° ,+13.1° / -8.8° -13.1° /+8.8° ,-3.5° / -3.6° ,+3.5° / +3.6° ,+13.1° / -8.8°
最小プロービングピッチ
0.15 mm (4 端子プローブ時、0.5 mm) 0.15 mm (4 端子プローブ時、0.5 mm)
プローブ取付方法
ワンタッチコネクタ方式 ワンタッチコネクタ方式
検査可能サイズ
最大 510(W)×460(D) mm 最大 400(W)×330(D) mm
最大部品搭載範囲
上側 38.0 mm( 基板厚含む ) 上側 28.0 mm( 基板厚含む )
外形寸法 (W)×(H)×(D)
1,410×1,300×1,380 mm 1,320×1,369×1,325 mm
本体質量
1,250 kg 1,050 kg
FA1240-61 / FA1241-61
大型基板対応
FA1240-63
M ラック基板対応
FA1240 共通仕様
FA1240 共通搬送系仕様
510（W）×460（D）mm
４端子検査ハイスピードモデル
Max.40 回 / 秒の超高速検査
400（W）×330（D）mm
コンパクト設計のライン向けモデル
Max.40 回 / 秒の超高速検査
FA1240-63
FA1240-61
1266
1325
1680
1369
418
140
1406
1380
基板搬送高さ 900
基板搬送高さ 900
1300
418
140
1750
※1
自動幅調整機能オプション取り付け時は付属無し
FA1240 共通仕様
※ FA1241-61 の寸法は FA1240-61 に準ずる
搬送レール長さ 1410 mm 搬送レール長さ 1320 mm
7

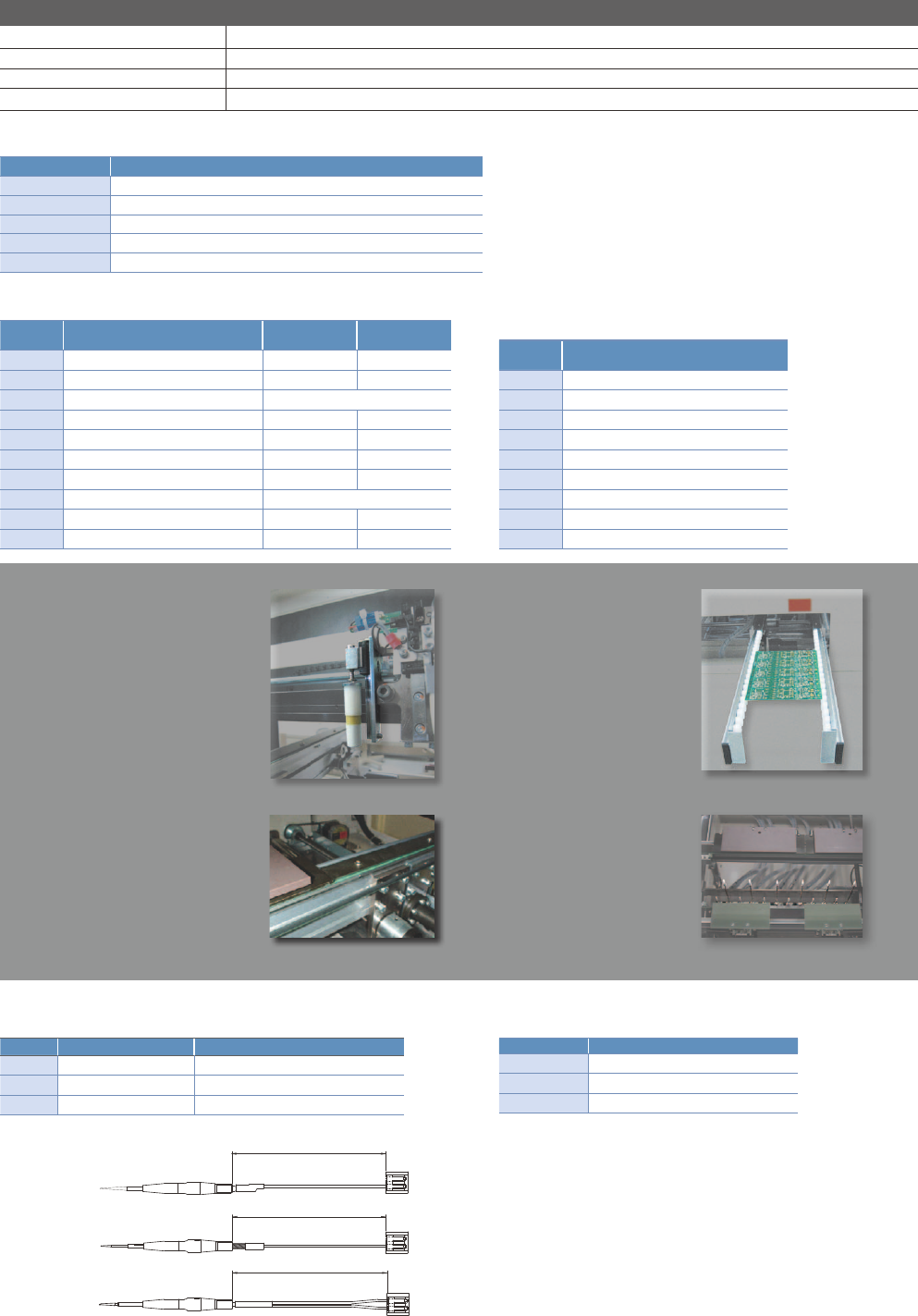

出荷時指定オプション
FA1240 共通オプション
■スタンプユニット
検査済み基板にスタンプを押す
ことができます。ピース単位、
シート単位、両面総合判定によ
る押捺設定ができ、不良品や未
検査品の良品への混入防止がで
きます。
■
ラインサポートユニット
自動幅調整機能とセットで使
用します。基板の大きさに合
わせて Y 軸方向へ移動すると
ともに検査プログラムごとに
指定のサポートピンを上げる
ことができます。
■投入レール
投入レール上に被検査基板 1
枚を置く事が可能となります。
搬送コンベアへ被検査基板を
投入または搬出される際の補
助として利用します。投入レー
ルと搬出レールとして左右に
取り付け可能です。
■自動幅調整機能
検査プログラムの基板の幅に連
動してモータ駆動でレール幅を
合わせます。
標準搭載の自動段取り機能と
合わせて、無人段取り運転が可
能となります。
消耗品
注）：FA1241- 61 は、FA1240-61 の仕様に準じた CE 対応 機となります。
プローブ
データ作成システム
形名 品名
FA1240-61
FA1241-61
FA1240-63
E4413
スタンプユニット（R アーム） ○
E4433
スタンプユニット（R アーム） ○
1942-01
投入レール ○
1942-11
自動幅調整ユニット ○
1942-12
自動幅調整ユニット ○
E4412
レーザ基板厚補正ユニット ○
E4432
レーザ基板厚補正ユニット ○
1164-56
サポートピン ○
E4415
ラインサポートユニット ○
E4435
ラインサポートユニット ○
形名 品名
1944-03
拡張 I/O ボード
FA1139-04
オフラインソフト
FA1395
リカバリディスク
1330
計測部校正ユニット
1935-24
DC 計測ボードユニット（アクティブ検査）
E4520
高電圧ツェナーダイオード計測ユニット
1939-01
計測スイッチボード
（リードリレータイプ）
1939-02
計測スイッチボード
（パワーリレータイプ )
1164-02
ワンウェイクラッチ
形名 品名
1196
プリンタ用紙 (10 巻入り）
1350-02
アームオフセット基板
1134-02
打痕シート（132 枚入り）
形名 品名
UA1780
FIT-LINE 検査データ作成システム（4 年間使用ライセンス付属）
UA1780-01
FIT-LINE 検査データ作成システム（1 年間使用ライセンス付属）
UA1780-11
1 年間更新ライセンス
UA1780-14
4 年間更新ライセンス
UA1782
FAIL VIEWER
形名 品名 プローブ圧
1172-19
コンタクトプローブ 1.35 N（ 2mm ストローク使用時）
1172-27
超硬プローブ 1.35 N（1.5mm ストローク使用時）
1172-46
4 端子プローブ 1.35 N（1.5mm ストローク使用時）
50
50
1172-27
1172-46
1172-19
50
製品名：フライングプローブテスタ FA1240
形名（発注コード）
仕様
FA1240-61 大型基板 ４端子検査ハイスピードモデル
FA1240-63 M ラック基板 ライン向けコンパクトモデル
FA1241-61 大型基板
CE 対応
