1-4 SME Tape Feeder Calibrat ion Jig 1.2. 1.2.1. 주요 기능 교정 지그의 주요 기능은 다음과 같습니다 . 1.2.2. 교정 후 피더의 부품 공급 정도 피더 교정 후 , 피더의 부품 공급 정도는 다음과 같습니다 . ( 마스터 테이프 홀 기준 ) 점검 공급정도 검사 저장데이터 검사 교정 센서초기화 매핑 검사 시리얼 넘버 변경 X Spec Y Spec (mm)…
1-3
USB 허브를 사용할 때에는 반드시 노트북의 왼쪽 USB 3.0 포트
에 USB 허브를 장착하십시오 . 오른쪽 USB 2.0 포트에 USB 허
브를 장착하면 카메라 작동불량, CAN 통신 케이블 불량이 발생
할수 있습니다.

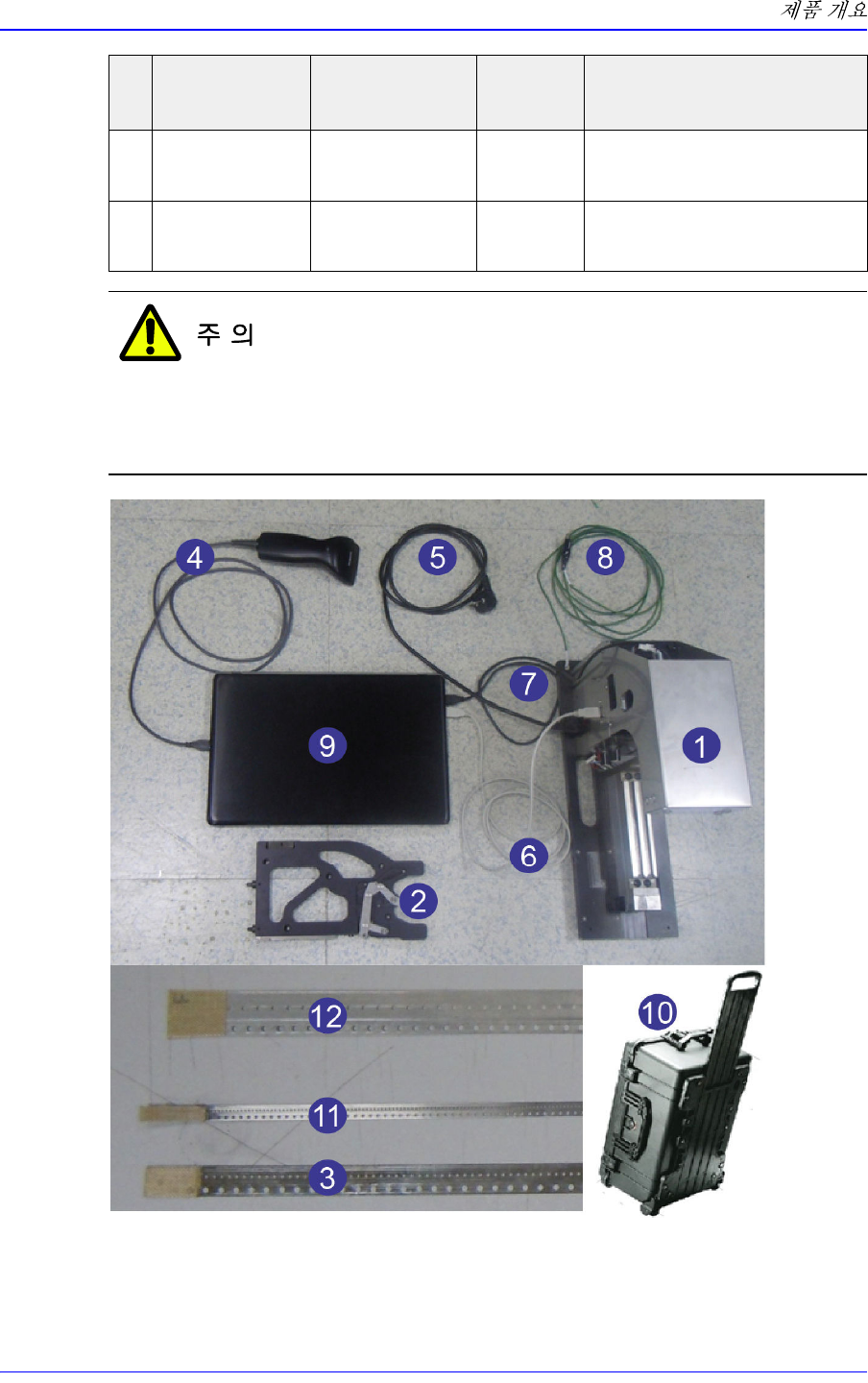

11 SME W4P1
마스터 테이프
AM03-021437A
옵션 W4P1 피더 검교정용
12 SME 12mm
마스터 테이프
AM03-018989A
옵션 12mm/16mm 피더 검교정용
NO PART NAME PART NO
Option
Division
Reference
1-4
SME Tape Feeder Calibration Jig
1.2.
1.2.1. 주요 기능
교정 지그의 주요 기능은 다음과 같습니다.
1.2.2. 교정 후 피더의 부품 공급 정도
피더 교정 후, 피더의 부품 공급 정도는 다음과 같습니다. ( 마스터 테이프 홀 기준)
점검 공급정도 검사
저장데이터 검사
교정 센서초기화
매핑 검사
시리얼 넘버 변경
X Spec Y Spec
(mm)
Range (mm)
(mm)
Cpk 3σ (μm)
8mm
± 0.12
0.1 이하
± 0.06
1.0 이상
-
0402
27 이하
W4P1
± 0.15
12mm
± 0.16 - ± 0.08 -
16mm
2-1
Prepare
2 . Prepare
2.1.
교정 지그는 피더를 교정 및 검사하기 위한 장치이며, 각 부 명칭 및 기능은 다음과
같습니다.
No.
1
X, Y, Z 스테이지 스테이지의 위치를 X, Y, Z축으로 이동
2 전원 및 조명 교정 지그의 전원 연결, 통신 연결 , 조명 밝기 조절
3 피더 베이스 교정할 피더를 설치하는 슬롯
4 마스터 피더 피더를 교정함에 있어서 기준이 되는 피더
