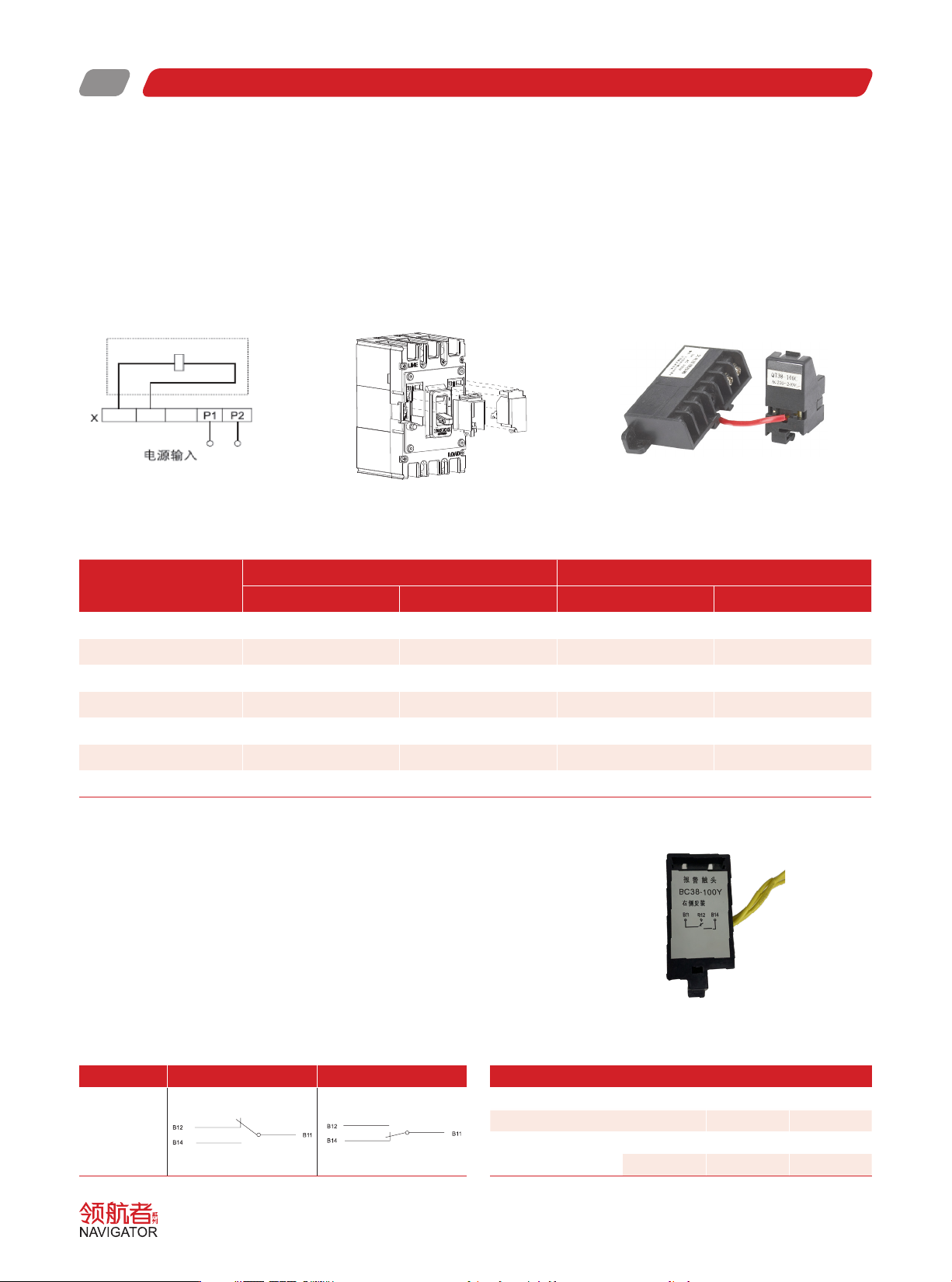

068 CDM3S 系列塑料外壳式断路器 ● 功能：分励脱扣器是一种远距离操纵分闸的附件； 在额定控制电源电压的 70%-110% 之间时，分励脱扣器应可靠使断路器脱扣； 断路器通过分励脱扣器脱扣后，需就地复位。 ● 分励接线图 注：虚线内部为断路器内部附件接线图 ● MX 分励脱扣器 ● MX 安装示意图 OF MX ■ 分励脱扣器 产品型号 CDM3S- 安装位置 分励线圈最小动作功率（ W ） AC400V AC230V DC24…

100%1 / 27
067
CDM3S 系列塑料外壳式断路器
□
报警触头
■
辅助触头
●
分励脱扣器
○
欠压脱扣器
安装形式示意
左腔
N腔
右腔
手柄
手柄
附件名称 附件代号
CDM3S-63 CDM3S-125 CDM3S-160/250 CDM3S-400/630/800/1250 CDM3S-1600
电磁式 电磁脱扣器 热磁脱扣器
3P 4P 3P 4P 3P 4P 3P 4P 3P
00
：
无内部附件
200 300
08:
报警
208 308
10:
分励
210 310
20:
辅助
220 320
28:
辅报
228 328
30:
欠压
230 330
40:
分励
+
辅助
240 340
50:
分励
+
欠压
250 350
60:
双辅
260 360
70:
欠压
+
辅助
270 370
18:
分励
+
报警
218 318
38:
欠压
+
报警
238 338
48:
分励
+
辅助
+
报警
248 348
68:
辅助
+
辅助
+
报警
268 368
78:
欠压
+
辅助
+
报警
278 378
80
：
分励
+
双辅
（
2K2B
）
280 380
90
：
欠压
+
双辅
（
2K2B
）
290 390
09:
报警
+
报警
209 309
备注：
1 CDM3S-63C/125C/160S/250S-2P
产品仅能在右侧腔体安装一个附件，可选附件：报警，分励，辅助，辅报，欠压。
2
辅助，报警，分励，双辅，辅报的默认装配方式为引线（
0.5m
），可选端子。
3
电气附件引线长度默认：
0.5m
4
欠压的装配方式为端子。
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
手柄
■
电气附件代号及安装位置
068
CDM3S 系列塑料外壳式断路器
●
功能：分励脱扣器是一种远距离操纵分闸的附件；
在额定控制电源电压的
70%-110%
之间时，分励脱扣器应可靠使断路器脱扣；
断路器通过分励脱扣器脱扣后，需就地复位。
●
分励接线图
注：虚线内部为断路器内部附件接线图
●
MX
分励脱扣器
●
MX
安装示意图
OF
MX
■
分励脱扣器
产品型号
CDM3S-
安装位置
分励线圈最小动作功率（
W
）
AC400V AC230V DC24
63/125
左右腔
- 155 150 96
125b
左右腔
- 120 75 115
160/250(2P)
左右腔
- 155 150 96
160/250(3P/4P)
左腔
-
135 165 109
右腔
- 85 75 90
400/630/800
左右腔
- 101 60 98
1250
左右腔
-
101 60 98
1600
左腔
- 175 130 80
*
注：当额定控制电源电压为
DC24V
时，有两种解决方案：
1
：铜导线最大长度需满足以下要求：
2
：若不满足上表要求时，推荐采用以下接线方式进行分励脱扣器控制
回路设计：
导线面积
额定控制电源
电压
Uc
（
DC24V
）
1.5mm
2
2.5mm
2
100%Uc 150m 250m
80%Uc 100m 160m
电气特性
069
CDM3S 系列塑料外壳式断路器
●
欠压接线图
■
欠压脱扣器
●
功能：实现断路器的欠电压保护功能，在电源电压过低时断开断路器，保护用电设备；
在额定工作电压的
35%-70%
时，欠压脱扣器应可靠使断路器脱扣；
在额定工作电压的
80%-110%
时，欠压脱扣器应保证断路器能合闸；
在额定工作电压低于
35%
时，欠压脱扣器应防止断路器合闸；
说明：
X-
接线端子排
注：虚线内部为断路器内部附件接线图
产品型号
CDM3S-
欠压线圈保持功耗（
W
） 欠压线圈起吸最小功率（
W
）
AC400V AC230V AC400V AC230V
63/125 0.94 0.94
助吸式 助吸式
125b 0.44 0.44
助吸式 助吸式
160/250(2P) 0.94 0.94
助吸式 助吸式
160/250(3P/4P) 0.6 0.6
助吸式 助吸式
400/630/800 0.77 0.75 225 190
1250 6 2.3
助吸式 助吸式
1600 1.12 1.08
助吸式 助吸式
●
MN
欠压脱扣器
●
欠压脱扣器安装示意图
MN
OF
电气特性
●
功能：用于指示断路器在不脱扣（
ON
或
OFF
）或脱扣（
Trip
）状态的附件，
当报警触头指示断路器在
Trp
（脱扣）状态时，有以下可能
1.
有过载或短路故障
2.
人为试验按钮脱扣
3.
分励脱扣器动作
4.
线路故障，欠压脱扣器动作
■
报警触头
附件名称 合闸（
ON
）
/
分闸（
OFF
） 脱扣（
Trip
）
报警触头
报警触头电气参数
约定发热电流（
A
）
3A
使用类别
GB14048.5-1
AC15 DC13
工作电压
50/60 HZ
AC400V 0.3A -
DC220V - 0.15A
附件完备
指示附件
CDM6
系列附件齐全
●
辅助触头
：
接在开关电器辅助电路中
，
用于指示断路器在通电
（
ON
）
或不通电
（
OFF
或
Trip
）
状态的附件
●
报警触头
：
用于指示断路器在不脱扣
（
ON
或
OFF
）
或脱扣
（
Trip
）
状态的附件
当报警触头指示断路器在
Trip
（
脱扣
）
状态时
，
有以下
5
种原因
○
有过载或短路故障
○
有剩余电流故障
○
人为试验按钮脱扣
○
分励脱扣器动作
○
线路故障
，
欠压脱扣器动作
附件名称 合闸 分闸
/
脱扣
附件名称 合闸
/
分闸 脱扣
辅助
、
报警触头电气参数
约定发热电流
(A) 3A
使用类别
(GB14048.5-1) AC15 DC13
工作电流
50Hz AC400V 0.3A
－
DC220V
－
0.15A
辅助
报警
控制附件
●
欠压脱扣器
在额定工作电压的
35%-70%
时
，
欠压脱扣器应可靠使断路器脱扣
；
在额定工作电压
的
85%-110%
时
，
欠压脱扣器应保证断路器能合闸
；
在额定工作电压低于
35%
时
，
欠
压脱扣器应防止断路器合闸
适用于断路器型号 欠压线圈功耗
（
W
）
AC400V AC230V
CDM6s63 4 3.1
CDM6s100 3.9 3.2
CDM6s250 4.3 3.3
CDM6s400 3.6 2.5
CDM6s630 3.4 2.5
CDM6s800 2 1.6
Ue
欠压接线图
6
附件完备
指示附件
CDM6
系列附件齐全
●
辅助触头
：
接在开关电器辅助电路中
，
用于指示断路器在通电
（
ON
）
或不通电
（
OFF
或
Trip
）
状态的附件
●
报警触头
：
用于指示断路器在不脱扣
（
ON
或
OFF
）
或脱扣
（
Trip
）
状态的附件
当报警触头指示断路器在
Trip
（
脱扣
）
状态时
，
有以下
5
种原因
○
有过载或短路故障
○
有剩余电流故障
○
人为试验按钮脱扣
○
分励脱扣器动作
○
线路故障
，
欠压脱扣器动作
附件名称 合闸 分闸
/
脱扣
附件名称 合闸
/
分闸 脱扣
辅助
、
报警触头电气参数
约定发热电流
(A) 3A
使用类别
(GB14048.5-1) AC15 DC13
工作电流
50Hz AC400V 0.3A
－
DC220V
－
0.15A
辅助
报警
控制附件
●
欠压脱扣器
在额定工作电压的
35%-70%
时
，
欠压脱扣器应可靠使断路器脱扣
；
在额定工作电压
的
85%-110%
时
，
欠压脱扣器应保证断路器能合闸
；
在额定工作电压低于
35%
时
，
欠
压脱扣器应防止断路器合闸
适用于断路器型号 欠压线圈功耗
（
W
）
AC400V AC230V
CDM6s63 4 3.1
CDM6s100 3.9 3.2
CDM6s250 4.3 3.3
CDM6s400 3.6 2.5
CDM6s630 3.4 2.5
CDM6s800 2 1.6
Ue
欠压接线图
6
电气接线图
