073 CDM3S 系列塑料外壳式断路器 扩 展端子连接到 断路器的 标 准端子 上 ， 从而 在较 小的 空间 内提供多 种接线方 案 ： 母排 ， 扩展 端子可以 连接 到断路 器 的进 线 端或出线 端。 注： 12 5 0 壳 架 产品 若 需 要 接 20 m m 厚铜排时 ， 请单独 联系厂家配发 M10 * 4 5 m m 接 线 螺 钉。 产品型号 CDM3S- 极数 扩展直排对应尺寸 L1 L2 L3 L4 W1 W2…

100%1 / 27

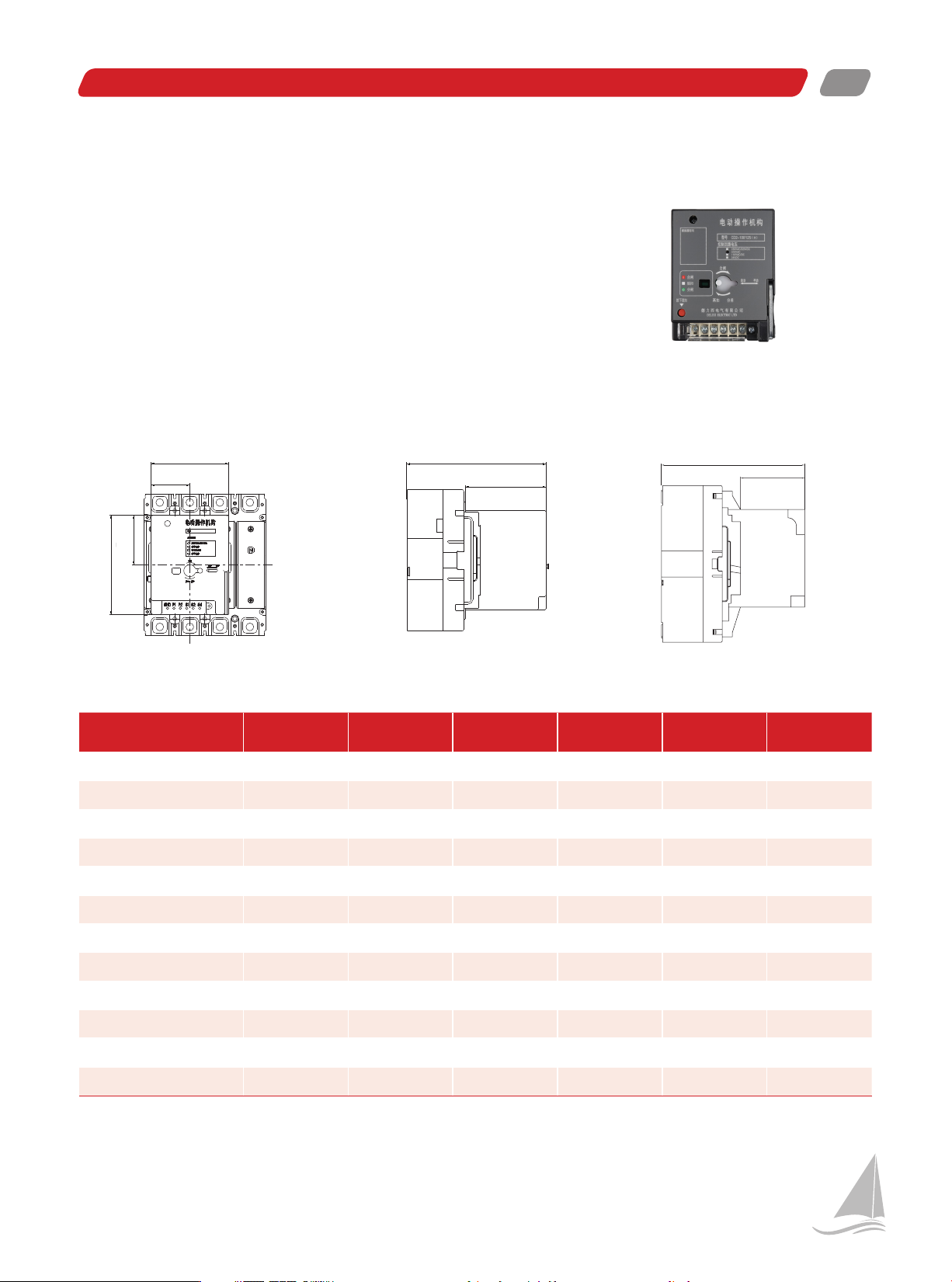

072
CDM3S 系列塑料外壳式断路器
电操尺寸
产品型号
CDM3S-
A B B1 C D E
63/125C 125S 75 112 56 151 37.5 93
63F/125F 75 112 56 163.5 37.5 93
125bS 91 116 58 159 45.5 92
125bF/N 91 116 58 177 45.5 92
160/250S 91 118 59 163 45.5 96
160/250F/N/H 91 118 59 180 45.5 96
400F/N/R 131 175 95.5 243.5 65.5 147
630F/N/R 131 175 95.5 243.5 65.5 147
630bF/N/R 131 175 84.5 240 65.5 142
800F/N/R 131 175 99 255 65.5 115
1250F/N 210 174 87 190.3 105 78
1600F/N 131 177 63 281 65.5 141
CDM3S-800/1250CDM3S-63~630/1600
C
E
C
E
A
XX
D
B
B1
Y
Y
●
功能：适用于断路器远距离电动闭合，断开及再扣以及自动化控制场合
电操机构额定电压
:
63
~
800AF:AC400V:AC230V/DC220V;AC110V/DC110V;DC24V1250AF:AC400V:AC230V/
DC220V:DC110V:DC24V1600AF:AC400V:AC230V
电操 机构工作电压范围：
80%-110%Ue
●
电操电压与允差范围
63A-250A
：操作频次为每小时不大于
180
次 ，动 作 时 间
≤ 0.7s
400A-1600A
：操作频次为每小时不大于
60
次 ，动 作 时 间
≤ 1s
●
带电动操作机构的断路器脱扣跳闸后，电动操作机构必须先分闸，然后才能合闸
■
电操机构

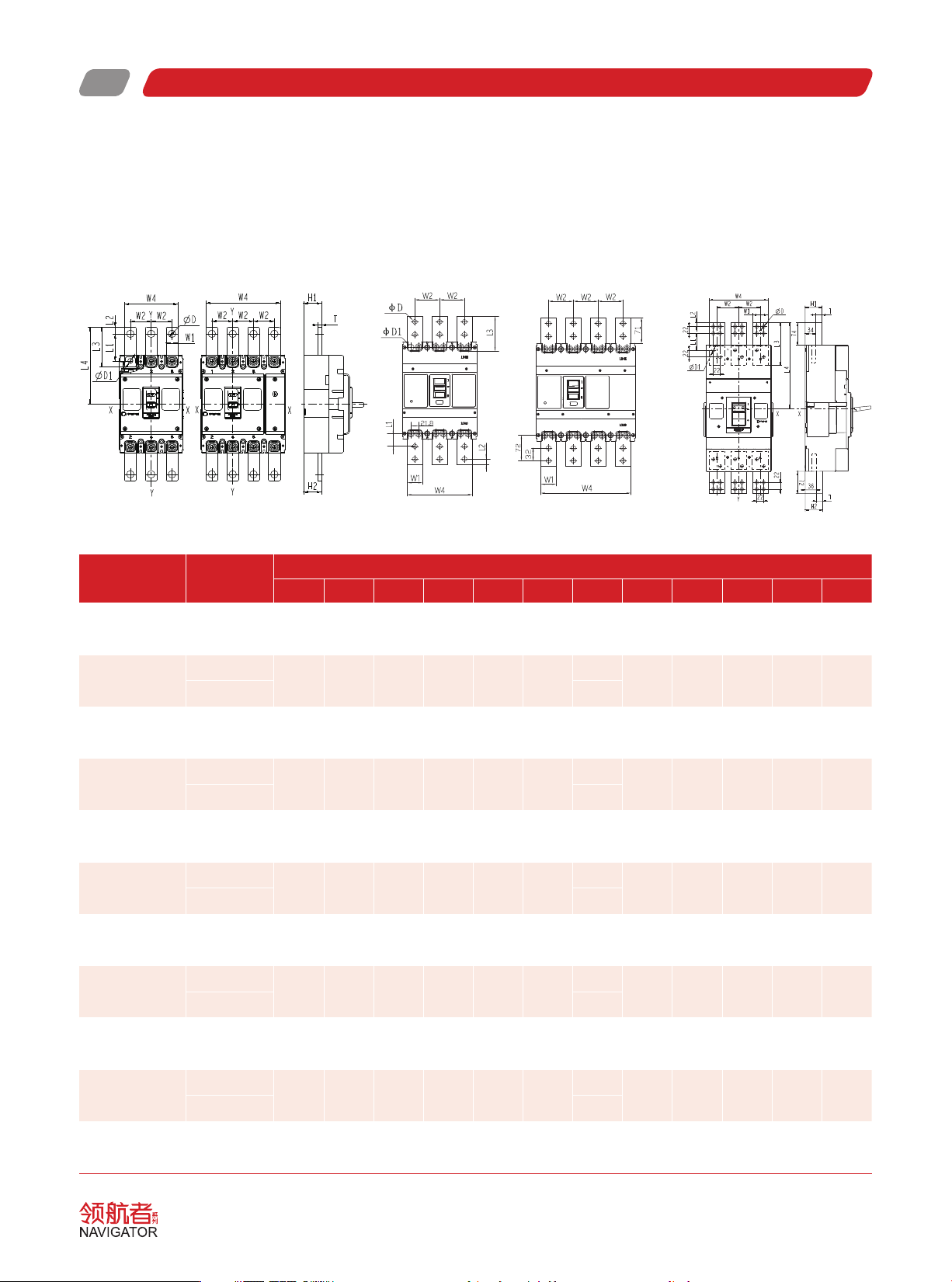

073
CDM3S 系列塑料外壳式断路器
扩展端子连接到断路器的标准端子上，从而在较小的空间内提供多种接线方案：
母排，扩展端子可以连接到断路器的进线端或出线端。
注：
1250
壳架产品若需要接
20mm
厚铜排时，请单独联系厂家配发
M10*45mm
接线 螺钉。
产品型号
CDM3S-
极数
扩展直排对应尺寸
L1 L2 L3 L4 W1 W2 W4 H1 H2 T
φ
D1
φ
D
63/125
3P
24.5 8 40 90.5 16 25
66
26.5 26.5 3 8 8
4P 91
125bS
3P
24.5 8 40 98.5 16 30
76
27 26.5 3 8 8
4P 106
125bF/N
3P
24.5 8 40 98.5 16 30
76
31.5 31 3 8 8
4P 106
160/250S
3P
45.5 11.5 67 129.5 20 35
90
30 30 6 8.5 12. 5
4P 125
160/250F/N/H
3P
45.5 11.5 67 129.5 20 35
90
29 29 6 8.5 12.5
4P 125
400F/N/R
3P
42.5 16.2 70 171.2 29.5 48
125.5
44.5 44.5 8 10.5 12.5
4P 173.5
630F/N/R
3P
42.5 16 70 171 30 48
126
50.5 51.5 12 10.5 12.5
4P 174
630bF/N/R
3P
86 20 120 217 40 58
156
49.5 49.5 10 13 13
4P 214
800F/N/R
3P
71.5 15 97.5 208 44 70
184
50.5 55 10 14 14
4P 254
1250F/N
3P
40 28 100 208.8 40 70
184
44/48 51/55 2*8/2*10 10 13
4P 254
1600F/N
3P(800A~1250)
53 14 125 278 50 70 190
49 51 15
11 11
3P(1600A) 54 56 20
直扩展排
适用于
CDM3S-63~800
直扩展排
适用于
CDM3S-1250
直扩展排适用于
CDM3S-1600
■
扩展端子
直扩展端子尺寸

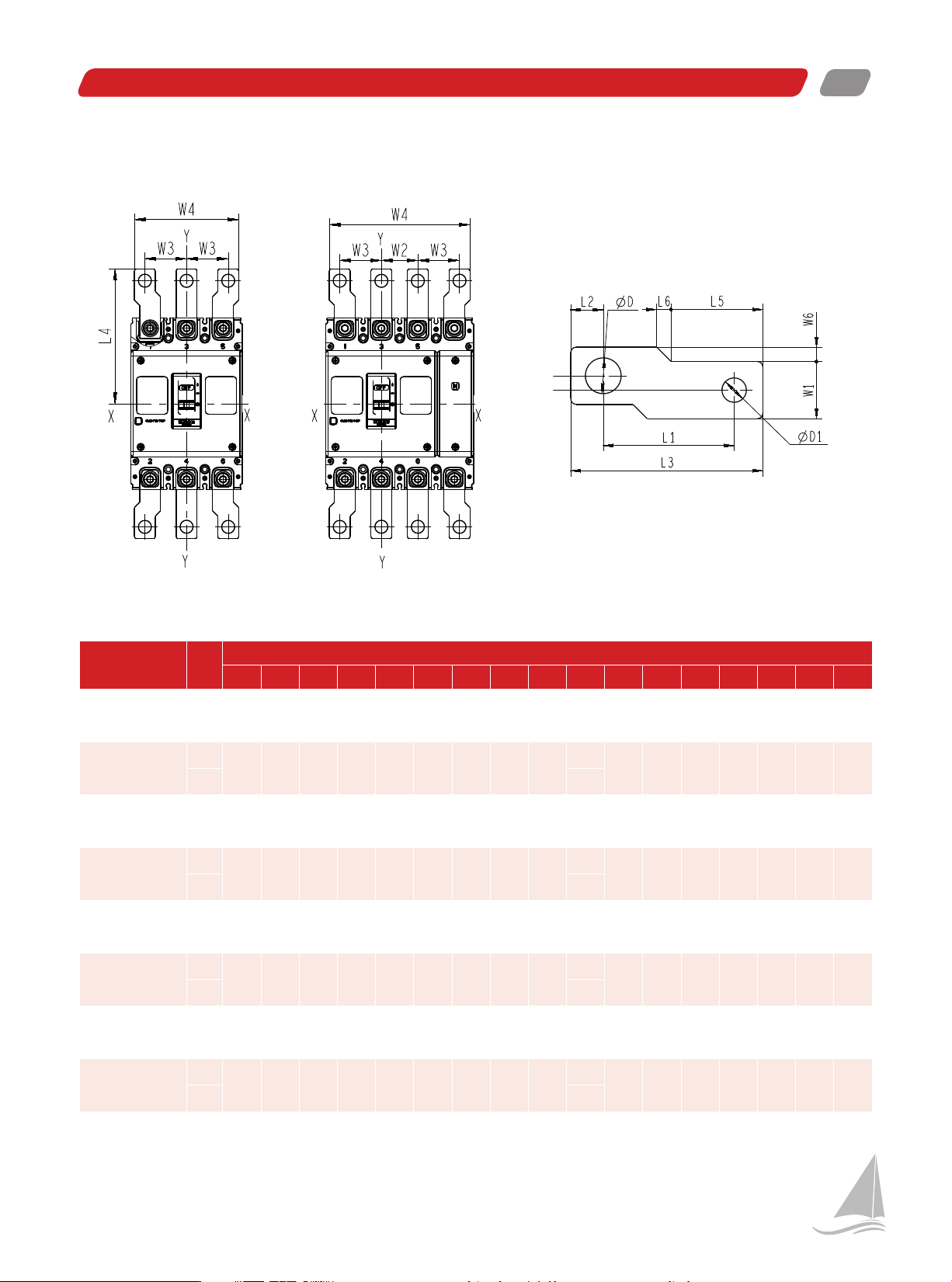

074
CDM3S 系列塑料外壳式断路器
左右扩展排安装尺寸
产品型号
CDM3S-
极数
相间左右扩展排对应尺寸
L1 L2 L3 L4 L5 L6 W1 W2 W3 W4 W5 W6 H1 H2 T
φ
D1
φ
D
63/125
3P
24.5 8 40 90.5 20 5 16 25 30
76
5 5 26.5 26.5 3 8 8
4P 101
125 bS
3P
24.5 8 40 98.5 20 5 16 30 35
86
5 5 27 26.5 3 8 8
4P 116
125b F/N
3P
24.5 8 40 98.5 20 5 16 30 35
86
5 5 31.5 31 3 8 8
4P 116
160/250S
3P
45.5 11.5 67 129.5 32 5 20 35 40
100
5 5 30 30 6 8.5 12.5
4P 135
160/250F/N/H
3P
45.5 11.5 67 129.5 32 5 20 35 40
100
5 5 29 29 6 8.5 12.5
4P 135
400F/N/R
3P
42.5 16.2 70 171.2 34 10 29.5 48 58.5
146.5
10.5 10.5 44.5 44.5 8 10.5 12.5
4P 194.5
630F/N/R
3P
42.5 16 70 171 26 18 30 48 58.5
147
10.5 10.5 50.5 51.5 12 10.5 12.5
4P 195
630bF/N/R
3P
86 20 120 217 40 10 40 58 68
176
10 10 49.5 49.5 10 13 13
4P 234
左右扩展端子尺寸
