074 CDM3S 系列塑料外壳式断路器 左右扩展排安装尺寸 产品型号 CDM3S- 极数 相间左右扩展排对应尺寸 L1 L2 L3 L4 L5 L6 W1 W2 W3 W4 W5 W6 H1 H2 T φ D1 φ D 63/125 3P 24.5 8 40 90.5 20 5 16 25 30 76 5 5 26.5 26.5 3 8 8 4P 101 125 bS 3P 24.5 8 40 98.5 20 5 16 30 35 8…
073
CDM3S 系列塑料外壳式断路器
扩展端子连接到断路器的标准端子上，从而在较小的空间内提供多种接线方案：
母排，扩展端子可以连接到断路器的进线端或出线端。
注：
1250
壳架产品若需要接
20mm
厚铜排时，请单独联系厂家配发
M10*45mm
接线 螺钉。
产品型号
CDM3S-
极数
扩展直排对应尺寸
L1 L2 L3 L4 W1 W2 W4 H1 H2 T
φ
D1
φ
D
63/125
3P
24.5 8 40 90.5 16 25
66
26.5 26.5 3 8 8
4P 91
125bS
3P
24.5 8 40 98.5 16 30
76
27 26.5 3 8 8
4P 106
125bF/N
3P
24.5 8 40 98.5 16 30
76
31.5 31 3 8 8
4P 106
160/250S
3P
45.5 11.5 67 129.5 20 35
90
30 30 6 8.5 12. 5
4P 125
160/250F/N/H
3P
45.5 11.5 67 129.5 20 35
90
29 29 6 8.5 12.5
4P 125
400F/N/R
3P
42.5 16.2 70 171.2 29.5 48
125.5
44.5 44.5 8 10.5 12.5
4P 173.5
630F/N/R
3P
42.5 16 70 171 30 48
126
50.5 51.5 12 10.5 12.5
4P 174
630bF/N/R
3P
86 20 120 217 40 58
156
49.5 49.5 10 13 13
4P 214
800F/N/R
3P
71.5 15 97.5 208 44 70
184
50.5 55 10 14 14
4P 254
1250F/N
3P
40 28 100 208.8 40 70
184
44/48 51/55 2*8/2*10 10 13
4P 254
1600F/N
3P(800A~1250)
53 14 125 278 50 70 190
49 51 15
11 11
3P(1600A) 54 56 20
直扩展排
适用于
CDM3S-63~800
直扩展排
适用于
CDM3S-1250
直扩展排适用于
CDM3S-1600
■
扩展端子
直扩展端子尺寸
074
CDM3S 系列塑料外壳式断路器
左右扩展排安装尺寸
产品型号
CDM3S-
极数
相间左右扩展排对应尺寸
L1 L2 L3 L4 L5 L6 W1 W2 W3 W4 W5 W6 H1 H2 T
φ
D1
φ
D
63/125
3P
24.5 8 40 90.5 20 5 16 25 30
76
5 5 26.5 26.5 3 8 8
4P 101
125 bS
3P
24.5 8 40 98.5 20 5 16 30 35
86
5 5 27 26.5 3 8 8
4P 116
125b F/N
3P
24.5 8 40 98.5 20 5 16 30 35
86
5 5 31.5 31 3 8 8
4P 116
160/250S
3P
45.5 11.5 67 129.5 32 5 20 35 40
100
5 5 30 30 6 8.5 12.5
4P 135
160/250F/N/H
3P
45.5 11.5 67 129.5 32 5 20 35 40
100
5 5 29 29 6 8.5 12.5
4P 135
400F/N/R
3P
42.5 16.2 70 171.2 34 10 29.5 48 58.5
146.5
10.5 10.5 44.5 44.5 8 10.5 12.5
4P 194.5
630F/N/R
3P
42.5 16 70 171 26 18 30 48 58.5
147
10.5 10.5 50.5 51.5 12 10.5 12.5
4P 195
630bF/N/R
3P
86 20 120 217 40 10 40 58 68
176
10 10 49.5 49.5 10 13 13
4P 234
左右扩展端子尺寸

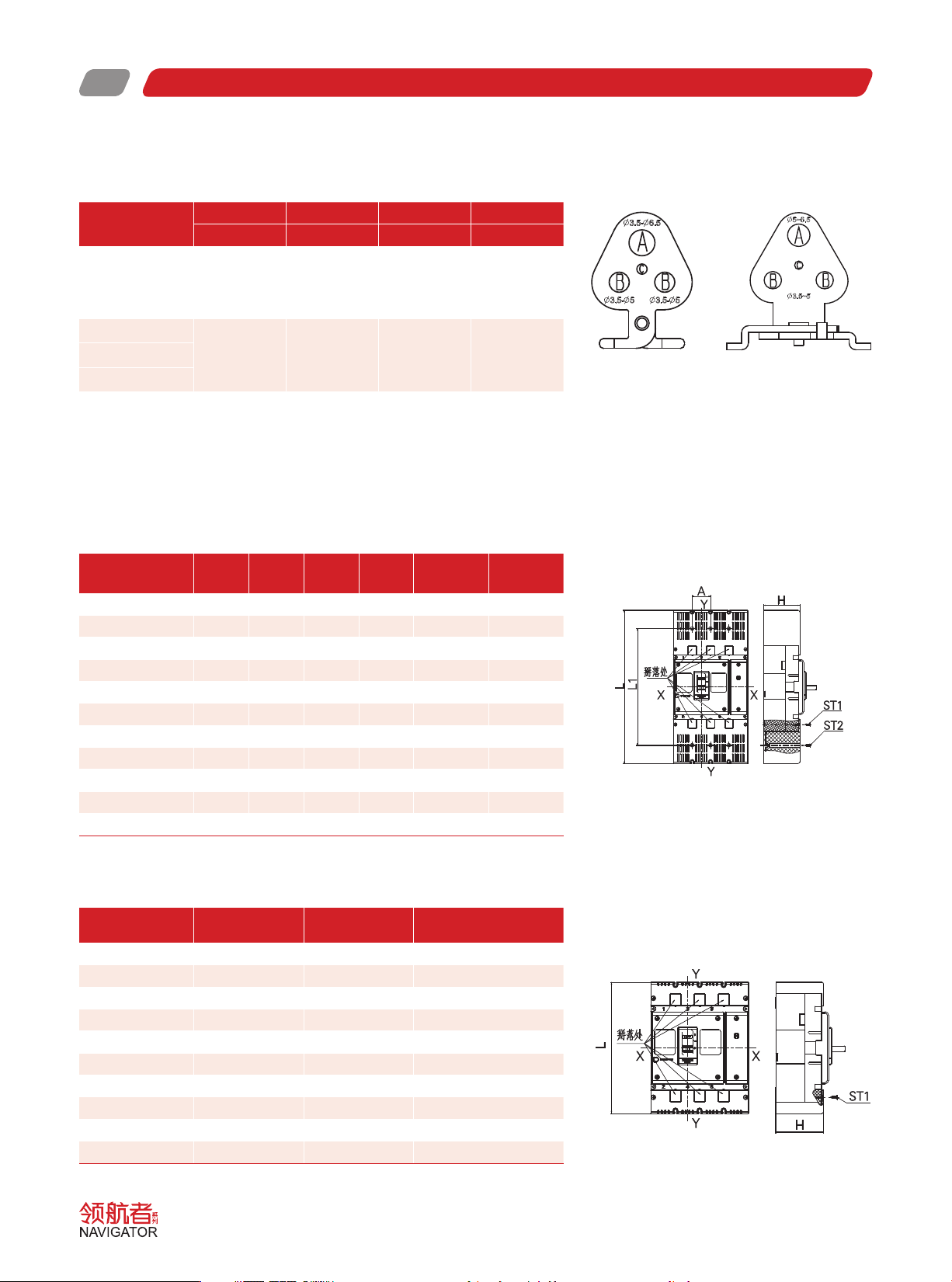

075
CDM3S 系列塑料外壳式断路器
CDM3S-63~250 CDM3S-400~800
注：挂锁需用户自备
产品型号
CDM3S-
A
孔适配
B
孔适配
C
孔铅封 断路器
挂锁直径 挂锁直径 直径 手柄锁定位置
63/125
φ
3.5
～
6.5
φ
3.5
～
5
φ
2.6
分 闸 位 置（ 再 扣 ）
合闸位置
125b
160/250
400/630
φ
5
～
6.5
φ
3.5
～
5
φ
2.6
分 闸 位 置（ 再 扣 ）
630b
800
■
手柄位置锁
■
端子罩
端子罩可用于避免断路器在使用过程中，意外触碰而引起的事故，保证安全。
具 有 长 端 子 罩（ 安 装 后
IP30
），短端子罩和零飞弧罩供客户进行选择
长端子罩尺寸
注：
125C
和
125S
端子附件中的螺丝无需使用
CDM3S-1250
安装长端子罩，不需要螺钉固定，靠卡扣固定在开关中盖上
产品型号
CDM3S-
L L1 A H ST1 ST2
63/125C 125S 250 178 25 58 ST 2.6
×
10 ST 2.6
×
10
63F/125F 250 178 25 70.5 ST 2.6
×
10 ST 2.6
×
10
125bS 270 204 30 68.5 ST 2.9
×
10 ST 2.9
×
10
125bF/N 270 204 30 86.5 ST 2.9
×
10 ST 2.9
×
10
160/250S 286 217 35 70 ST 2.9
×
10 ST 2.9
×
10
160/250F/N/H 286 217 35 87 ST 2.9
×
10 ST 2.9
×
10
400F/N/R 477 365 48 99 ST 2.9
×
10 ST 2.9
×
10
630F/N/R 477 365 48 99 ST 2.9
×
10 ST 2.9
×
10
630bF/N/R 477 365 58 101 ST 2.9
×
10 ST 2.9
×
10
800F/N/R 500 388 70 112 ST 3.5
×
10 ST 2.9
×
10
1250 F/N 417.2 - 70 103 - -
短端子罩 & 零飞弧罩尺寸
注：
125C
和
125S
端子附件中的螺丝无需使用
2.63
壳架、
100
壳架、
125bS
和
160S
壳架无零飞弧罩
产品型号
CDM3S-
L H ST1
63/125C 125S 150 58 ST 2.6
×
10
63F/125F 150 70.5 ST 2.6
×
10
125bS 169 68.5 ST 2.9
×
10
125bF/N 169 86.5 ST 2.9
×
10
160/250S 187 70 ST 2.9
×
10
160/250F/N/R 187 87 ST 2.9
×
10
400F/N/R 281 99 ST 2.9
×
10
630F/N/H 281 99 ST 2.9
×
10
630bF/N/H 281 101 ST 2.9
×
10
800F/N/H 304 112 ST 3.5
×
10
