071
CDM3S 系列塑料外壳式断路器

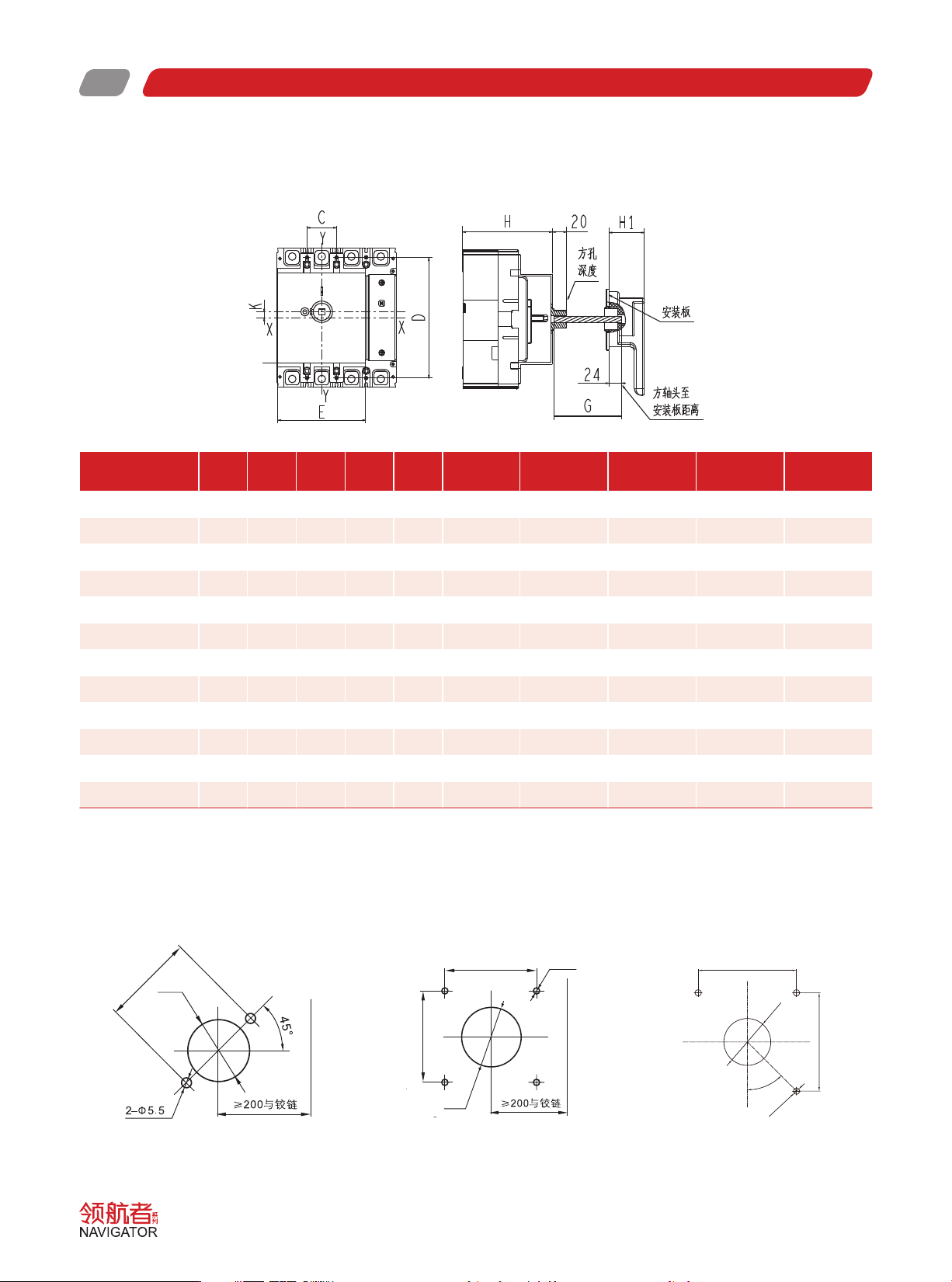

手动操作机构安装尺寸
注：
1.A*
：
63-250
可选
95mm,400-800
可选
125mm
2.G*
：如需其它长度尺寸可联系厂家定制
3.CDM3S-400/630/630b
手操的操作非正中心，开孔时请务必注意
K
值
产品型号
CDM3S-
A* C D E H
G*
直接手动
操作机构
G*
延伸手动
操动机构（默认）
圆形手柄高度
H1
方形手柄高度
H1
基座中心与手操
中心偏移量
K
63/125C 125S 65 25 111 75 110 40 150 48 48 0
63F
、
125F 65 25 111 75 122.5 40 150 48 48 0
125bS 65 30 129 92 106 40 150 48 48 0
125bF/N 65 30 129 92 124 40 150 48 48 0
160/250S 65 35 143 105 107 40 150 48 48 0
160/250F/N/H 65 35 143 105 124 40 150 48 48 0
400F/N/R 95 44 215 150 154 40 150 48 70 5
630F/N/R 95 44 215 150 154 40 150 48 70 5
630bF/N/R 95 58 200 182 155 40 150 48 70 -6
800F/N/R 95 70 243 208 167 40 150 48 70 0
1250F/N 90 70 243 210 173 40 150 47 48 0
1600F/N - 70 320 193 236 40 150 - 91 0
圆形手柄柜门开孔
CDM3S-63~1250
14
80
65
65
80
Φ65
Φ4.5
Φ42
Φ36
53
32
A
94
80
80
附件尺寸
●
CDM6s63~800A
延伸转动手柄
(mm)
圆形
方形
CDM6s63,CDM6s100
CDM6s250
CDM6s400,CDM6s630
CDM6s800
方形手柄柜门开孔
CDM3S-1600
Φ42
4xΦ5.5
45°
88
88
柜门安装开孔尺寸
方形手柄柜门开孔
CDM3S-63~1250
14
65
65
Φ65
Φ5.5
Φ42
Φ36
53
32
A
94
L
L
H
H
附件尺寸
●
CDM6s63~800A
延伸转动手柄
(mm)
圆形
方形
CDM6s63,CDM6s100
CDM6s250
CDM6s400,CDM6s630
CDM6s800
072
CDM3S 系列塑料外壳式断路器
电操尺寸
产品型号
CDM3S-
A B B1 C D E
63/125C 125S 75 112 56 151 37.5 93
63F/125F 75 112 56 163.5 37.5 93
125bS 91 116 58 159 45.5 92
125bF/N 91 116 58 177 45.5 92
160/250S 91 118 59 163 45.5 96
160/250F/N/H 91 118 59 180 45.5 96
400F/N/R 131 175 95.5 243.5 65.5 147
630F/N/R 131 175 95.5 243.5 65.5 147
630bF/N/R 131 175 84.5 240 65.5 142
800F/N/R 131 175 99 255 65.5 115
1250F/N 210 174 87 190.3 105 78
1600F/N 131 177 63 281 65.5 141
CDM3S-800/1250CDM3S-63~630/1600
C
E
C
E
A
XX
D
B
B1
Y
Y
●
功能：适用于断路器远距离电动闭合，断开及再扣以及自动化控制场合
电操机构额定电压
:
63
~
800AF:AC400V:AC230V/DC220V;AC110V/DC110V;DC24V1250AF:AC400V:AC230V/
DC220V:DC110V:DC24V1600AF:AC400V:AC230V
电操 机构工作电压范围：
80%-110%Ue
●
电操电压与允差范围
63A-250A
：操作频次为每小时不大于
180
次 ，动 作 时 间
≤ 0.7s
400A-1600A
：操作频次为每小时不大于
60
次 ，动 作 时 间
≤ 1s
●
带电动操作机构的断路器脱扣跳闸后，电动操作机构必须先分闸，然后才能合闸
■
电操机构
073
CDM3S 系列塑料外壳式断路器
扩展端子连接到断路器的标准端子上，从而在较小的空间内提供多种接线方案：
母排，扩展端子可以连接到断路器的进线端或出线端。
注：
1250
壳架产品若需要接
20mm
厚铜排时，请单独联系厂家配发
M10*45mm
接线 螺钉。
产品型号
CDM3S-
极数
扩展直排对应尺寸
L1 L2 L3 L4 W1 W2 W4 H1 H2 T
φ
D1
φ
D
63/125
3P
24.5 8 40 90.5 16 25
66
26.5 26.5 3 8 8
4P 91
125bS
3P
24.5 8 40 98.5 16 30
76
27 26.5 3 8 8
4P 106
125bF/N
3P
24.5 8 40 98.5 16 30
76
31.5 31 3 8 8
4P 106
160/250S
3P
45.5 11.5 67 129.5 20 35
90
30 30 6 8.5 12. 5
4P 125
160/250F/N/H
3P
45.5 11.5 67 129.5 20 35
90
29 29 6 8.5 12.5
4P 125
400F/N/R
3P
42.5 16.2 70 171.2 29.5 48
125.5
44.5 44.5 8 10.5 12.5
4P 173.5
630F/N/R
3P
42.5 16 70 171 30 48
126
50.5 51.5 12 10.5 12.5
4P 174
630bF/N/R
3P
86 20 120 217 40 58
156
49.5 49.5 10 13 13
4P 214
800F/N/R
3P
71.5 15 97.5 208 44 70
184
50.5 55 10 14 14
4P 254
1250F/N
3P
40 28 100 208.8 40 70
184
44/48 51/55 2*8/2*10 10 13
4P 254
1600F/N
3P(800A~1250)
53 14 125 278 50 70 190
49 51 15
11 11
3P(1600A) 54 56 20
直扩展排
适用于
CDM3S-63~800
直扩展排
适用于
CDM3S-1250
直扩展排适用于
CDM3S-1600
■
扩展端子
直扩展端子尺寸
