轴形状组合
1
适合轴形式：W (标准)
无磁性开关
带磁性开关
-XA1～XA24
轴向:上（长轴侧）
双轴
※轴为通孔的场合，叶片形式仅对应单叶片。
※轴为通孔的场合，叶片形式仅对应单叶片。
※除XA1、14、17 和 24之外，不能选择带磁性开关。
XA□ 和 XC□的组合可至4种。
例：XA1A24C1C30
轴向:下（短轴侧）
※轴为通孔的场合，叶片形式仅对应单叶片。
XA
□
的组合可至2种。
例：XA1A24
表示记号
轴形状组合记号
组合
XA□组合表
XA□、XC□组合
也可以和-XA
□
以外的订制规格(-XC
□
)组合。
有关订制规格的内容，详见P.26、27。
记号
内容
尺寸
50 63 80 100
XA1
前端内螺纹
XA14
※
轴为通孔 + 前端内螺纹
XA17
※
长轴侧长度变更（键长度变更）
XA24
※
双键
记号
内容
尺寸
50 63 80 100
XA13
※
轴为通孔
XA16
※
轴为通孔 + 双轴端内螺纹
XA19
※
双轴侧长度变更
XA20
※
轴逆安装·双轴的长度变更
记号
内容
尺寸
50 63 80 100
XA2
※
前端内螺纹
XA15
※
轴为通孔 + 前端内螺纹
XA18
※
短轴侧长度变更
记号 内容 尺寸
XA1、XA2
XA13 ～ 20、24
XC1
追加连接通口
50、63
80、100
XC4
摆动范围、回转方向
XC5
摆动范围、回转方向
XC6
摆动范围、回转方向
XC7
回转轴逆安装
—
XC26
摆动范围、回转方向
XC27
摆动范围、回转方向变更
XC30
氟系润滑脂
记号
内容
轴向
组合
上
下
XA1
前端内螺纹
—
XA1
XA2
前端内螺纹
—
XA2
XA13
轴为通孔
— —
XA13
XA14
轴为通孔 + 前端内螺纹
— — — —
XA14
XA15
轴为通孔 + 前端内螺纹
—
— — — —
XA15
XA16
轴为通孔 + 双轴端内螺纹
— — — — —
XA16
XA17
长轴侧长度变更（键长度变更）
— —
—
—
XA17
XA18
短轴侧长度变更
—
—
— — —
XA18
XA19
双轴侧长度变更
— —
— — — — —
XA19
XA20
轴逆安装·双轴的长度变更
— —
— — — — — —
XA20
XA24
双键
—
XA24
磁性开关
RB1BWCD 63 M9B90 S XA1C4C30
尺寸
带电磁阀
(参见P.14。)
轴形式
RB1BWC 63 90 S E XA1C4C30
叶片形式
连接通口位置
E
轴形状
组合记号
摆动角度
CRB1系列 (尺寸:50
、
63
、
80
、
100)
简易非标品
-XA1～-XA24:轴形状组合1
轴形状组合可由简易订制系统对应。(参见《Best Pneumatics》第4册。)
订购时请与临近的营业所联系，填写规格说明书。
17
Q2 = M
L2 + (3 x P)
L2 =
Q1 = M
L1 =
Q2 = M
L2 =
LL
LL
X =
Y =
Q1 = M
L1 + (3 x P)
L1 =
键尺寸

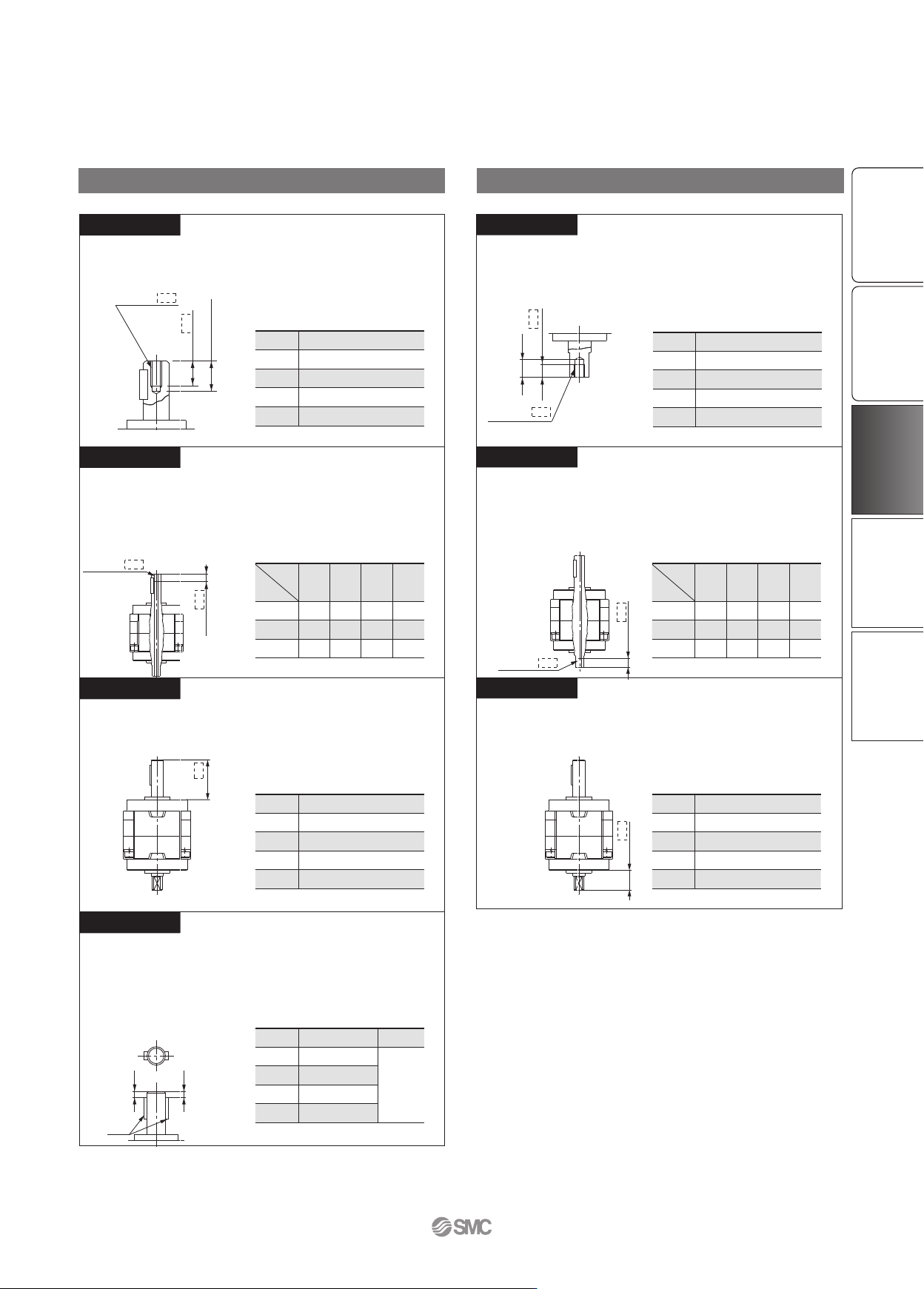

轴向:上（长轴侧） 轴向:下（短轴侧）
表示记号：
A1
表示记号：
A14
表示记号：
A17
表示记号：
A24
表示记号：
A2
表示记号：
A15
表示记号：
A18
尺寸
螺纹
50 63 80 100
M5 x 0.8
ø4.2 ø4.2 ø4.2 —
M6 x 1
— ø5 ø5 ø5
M8 x 1.25
— — — ø6.8
尺寸
螺纹
50 63 80 100
M5 x 0.8
ø4.2 ø4.2 ø4.2 —
M6 x 1
— ø5 ø5 ø5
M8 x 1.25
— — — ø6.8
尺寸
Y
50
4 ～ 19.5
63
4 ～ 21
80
4 ～ 23.5
100
5 ～ 30
尺寸
X
50
24.5 ～ 39.5
63
28 ～ 45
80
30.5 ～ 53.5
100
40 ～ 65
尺寸
键尺寸
LL
50
4 x 4 x 20
5
63
5 x 5 x 25
80
5 x 5 x 36
100
7 x 7 x 40
尺寸
Q2
50
M3
、
M4
、
M5
63
M4
、
M5
、
M6
80
M4
、
M5
、
M6
100
M5
、
M6
、
M8
尺寸
Q1
50
M3
、
M4
、
M5
63
M4
、
M5
、
M6
80
M4
、
M5
、
M6
100
M5
、
M6
、
M8
长轴侧上加工内螺纹。
•
L1尺寸（最大值）原则上是螺纹尺寸的2倍。
(例) M3的场合:L1 = 6
•
适合轴形状:W
仅单叶片式适合
前端特殊（长轴侧）及通孔加工。长轴侧上通孔内螺纹加工，相当于下孔径尺寸
的通孔加工。
•
L1尺寸（最大值）原则上是螺纹尺寸的2倍。
(例) M5的场合:L1 = 10
•
适合轴形状:W
长轴侧变短。
•
适合轴形状:W
双键
标准键的位置的对侧180° 的位置上，追加工键槽及键。
•
适合轴形状:W
•
同一记号为同一尺寸。
短轴侧上加工内螺纹。
•
L2尺寸（最大值）原则上是螺纹尺寸的2倍。
(例) M4的场合:L2 = 8
•
适合轴形状:W
仅单叶片式适合
前端特殊（短轴侧）及通孔加工。
短轴侧上通孔内螺纹加工，相当于下孔径尺寸的通孔加工。
•
L2尺寸（最大值）原则上是螺纹尺寸的2倍。
(例) M4的场合:L2 = 8
•
适合轴形状:W
短轴侧变短。
•
适合轴形状:W
[mm]
[mm]
[mm]
[mm]
[mm]
[mm]
[mm]
18
简易非标品
CRB1 系列
CRB1CVRB1

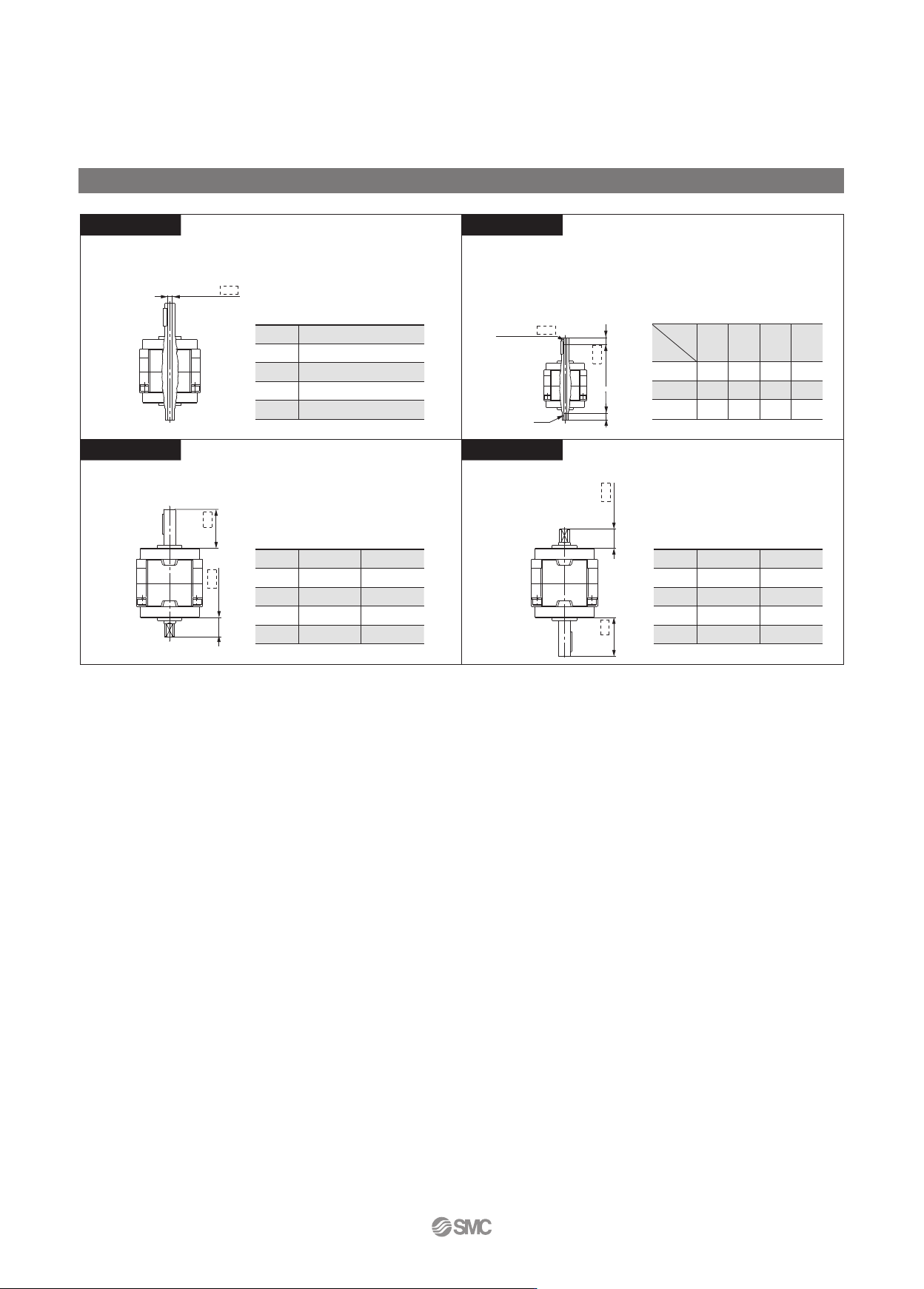

简易非标品订制规格
磁性开关安装
d1
= ø
Q1 = M
Q1
L1 =
L1
Y =
X =
Y =
X =
双轴
表示记号：
A13
表示记号：
A16
表示记号：
A19
表示记号：
A20
仅单叶片式适合
轴为通孔
•
d1部加工尺寸范围的最小单位为0.1。
•
适合轴形状:W
长轴侧及短轴侧变短。
•
适合轴形状:W
仅单叶片式适合
前端特殊（长、短轴侧）及通孔加工。长轴侧上内螺纹加工，相当于下孔径尺寸的通孔加工
。
•
L1尺寸（最大值）原则上是螺纹尺寸的2倍。
(例) M5的场合:L1 = 10
•
适合轴形状:W
•
同一记号为同一尺寸。
回转轴逆安装。
长轴侧及短轴侧变更短。(轴不变短的场合，尺寸X, Y处记入“※”号。)
•
适合轴形状:W
[mm]
[mm]
[mm][mm]
尺寸
d1
50
ø4 ～ ø5
63
ø4 ～ ø6
80
ø4 ～ ø6.5
100
ø5 ～ ø8
尺寸
X Y
50
24.5 ～39.5 4 ～ 19.5
63
28 ～ 45 4 ～ 21
80
30.5 ～53.5 4 ～ 23.5
100
40 ～ 65 5 ～ 30
尺寸
X Y
50
4 ～ 19.5 24.5 ～ 39.5
63
4 ～ 21 28 ～ 45
80
4 ～ 23.5 30.5 ～ 53.5
100
5 ～ 30 40 ～ 65
尺寸
螺纹
50 63 80 100
M5 x 0.8
ø4.2 ø4.2 ø4.2 —
M6 x 1
— ø5 ø5 ø5
M8 x 1.25
— — — ø6.8
19
