※ 导线长度记号 : 0.5 m ······ 3 m ········· 5 m ········· 无导线 ······ 无记号 L Z N ( 例 ) R73C ( 例 ) R73CL ( 例 ) R73CZ ( 例 ) R73CN 适合磁性开关 /磁性开关单体的详细规格参见《 Best Pneumatics 》第 4 册。 基本型 带磁性开关 带磁性开关 （带磁性开关组件·内置磁环） ※仅需要磁性开关组件的场合参见 P .28 …
●摆动气缸 叶片式 CRB1系列
型号表示方法··················································································P.3
规格·································································································P.4
结构图·····························································································P.9
外形尺寸图····················································································P.10
●摆动气缸 带电磁阀 CVRB1系列
型号表示方法················································································P.14
规格·······························································································P.15
外形尺寸图····················································································P.15
●简易非标品
轴形状组合1 -XA1 ～ -XA24 ·····························································P.17
轴形状组合2 -XA31 ～ -XA60 ···························································P.20
●订制规格 ·····················································································P.26
●磁性开关安装 ··············································································P.28
目录
摆动气缸 叶片式CRB1系列
A
2
CRB1CVRB1
简易非标品订制规格
磁性开关安装
※
导线长度记号:
0.5 m ······
3 m ·········
5 m ·········
无导线
······
无记号
L
Z
N
(例) R73C
(例) R73CL
(例) R73CZ
(例) R73CN
适合磁性开关/磁性开关单体的详细规格参见《Best Pneumatics》第4册。
基本型
带磁性开关
带磁性开关
（带磁性开关组件·内置磁环）
※仅需要磁性开关组件的场合参见P.28。
订制规格或
通口螺纹种类
订制规格详见P.17～19、26、27。
型号表示方法
叶片式
摆动气缸
尺寸：
50
、
63
、
80
、
100
※ 带“”符号的磁性开关按订货生产。
尺寸
50
63
80
100
安装形式
B
基本型
L
脚座型
仅需要脚座组件的场合，参
见下表（1）。
表（1）：脚座组件 型号
型号
组件型号
CRB1LW50
P411020-5
CRB1LW63
P411030-5
CRB1LW80
P411040-5
CRB1LW100
P411050-5
轴形式
W
双轴（长轴键&四面铣平）
摆动角度
类别
JIS记号
单叶片 双叶片
标准型
90
90° 90°
180
180° —
270
270° —
准标准
100
100° 100°
190
190° —
280
280° —
叶片形式
S
单叶片
D
双叶片
无记号
Rc
-XF
※
G
-XN
※
NPT
※ 不能与订制规格组合。
磁性开关安装数
S
1 个
※
无记号
2 个
※※
※ S: 右侧用磁性开关同包。
※※ 无记号: 左、右侧用磁性开关各1
个同包。
导线引出方式·导线长度
无记号
直接出线式·导线：0.5 m
M
直接出线式·导线：1 m
L
直接出线式·导线：3 m
CN
插座式·无导线
C
插座式·导线：0.5 m
CL
插座式·导线：3 m
※
插座式仅R73、R80、T79可对应。
※※ 带插座式导线单件型号。
D-LC05:导线 0.5 m
D-LC30:导线 3 m
D-LC50:导线 5 m
磁性开关
无记号
无磁性开关（内置磁环）
M
无D-M9用磁性开关
（内置磁环）
※
适合磁性开关型号,
请从下表选定。
※※ D-M9型的动作范围和迟滞 与其它磁
性开关的不同。详情请参照P.28。
连接通口位置
无记号
缸体侧面
E
缸体轴向
种类
特殊
功能
导线
引出方式
配线
（输出）
负载电压
磁性开关
型号
导线
种类
导线长度 [m]
导线前置
插头
适合
负载
0.5
（无记号）
1
(M)
3
(L)
5
(Z)
无导线
(N)
DC AC
字体纵向取出
横向取出
无触点
磁性
开关
—
直接出线式
有
3-线 (NPN)
24 V
5 V
12 V
—
M9NV M9N
橡胶
绝缘
软线
—
IC 回路
继电
器、
PLC
3-线 (PNP)
M9PV M9P
—
2-线 12 V
M9BV M9B
—
—
3-线 (NPN)
5 V
12 V
—
S79
—
—
IC 回路
3-线 (PNP)
—
S7P
—
—
2-线 12 V
—
T79
—
—
—
插座式
—
T79C
—
—
有触点
磁性
开关
—
直接出线式
有
2-线
—
100 V —
R73
—
—
—
—
插座式
— —
R73C
—
直接出线式
无
48 V
、
100 V
100 V —
R80
—
—
IC 回路
插座式
—
24 V 以下
—
R80C
—
—
CDRB1
CRB1
B
B
S
S
L
80
M9B90
90
W
W
CRB1系列
80
指
示
灯
3

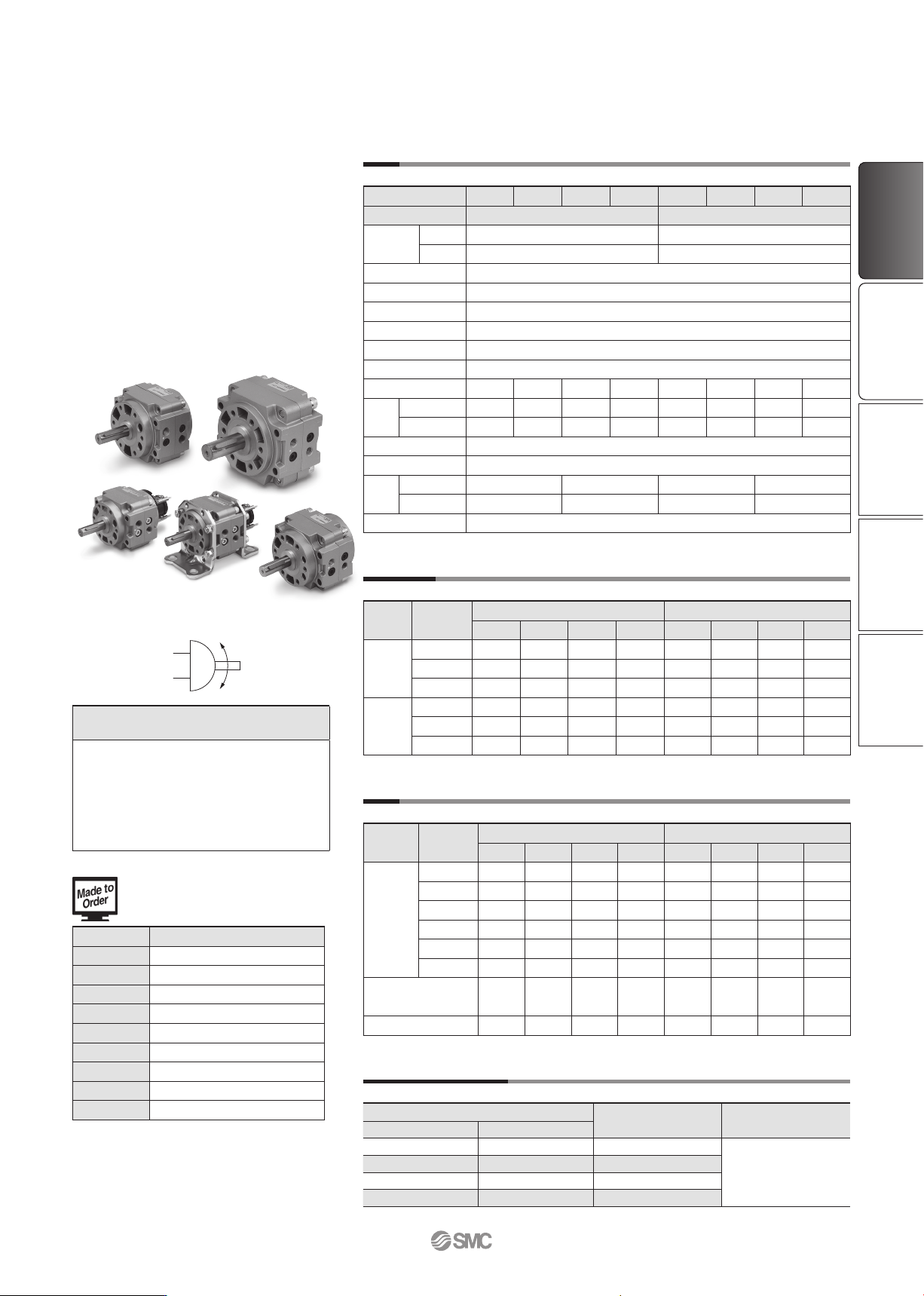

规格
可靠性高。
轴向、径向负载采用轴承支撑。
缸体可直接安装。
通口位置有缸体侧面和轴向两种。
尺寸：100
尺寸：50
尺寸：63
尺寸：80
订制规格
(详情请参照P.17～19、26、27。)
JIS记号
记号 名称
XA1 ～ XA24
轴形状组合
XC1
追加连接通口
XC4
摆动角度变更
XC5
摆动角度变更
XC6
摆动角度变更
XC7
回转轴逆安装
XC26
摆动角度变更
XC27
摆动范围、回转方向变更
XC30
氟系润滑脂
尺寸
50 63 80 100 50 63 80 100
叶片形式 单叶片(S) 双叶片(D)
摆动
角度
标准型
90°
+4
0
、180°
+4
0
、270°
+4
0
90°
+4
0
准标准
100°
+4
0
、 190°
+4
0
、 280°
+4
0
100°
+4
0
使用流体
空气（不给油）
耐压试验压力
1.5 MPa
环境温度和使用流体温度
5 ～ 60°C
最高使用压力
1.0 MPa
最低使用压力
0.15 MPa
摆动时间调整范围
0.1 ～ 1 s/90°
允许动能
0.082 J 0.12 J 0.398 J 0.6 J 0.112 J 0.16 J 0.54 J 0.811 J
轴
负载
允许径向负载
245 N 390 N 490 N 588 N 245 N 390 N 490 N 588 N
允许轴向负载
196 N 340 N 490 N 539 N 196 N 340 N 490 N 539 N
轴承
轴承
通口位置
缸体侧面或轴向
通口
尺寸
缸体侧面
1/8 1/4 1/8 1/4
轴向
1/8 1/4 1/8 1/4
安装
基本型、脚座型
内部容积
[cm
3
]
类别
摆动
角度
单叶片(S) 双叶片(D)
50 63 80 100 50 63 80 100
标准型
90° 30 70 88 186 48 98 136 272
180° 49 94 138 281 — — — —
270° 66 118 188 376 — — — —
准标准
100° 32 73 93 197 52 104 146 294
190° 51 97 143 292 — — — —
280° 68 121 193 387 — — — —
质量
[g]
型号
摆动
角度
单叶片(S) 双叶片(D)
50 63 80 100 50 63 80 100
主
体
90° 810 1365 2070 3990 830 1410 2120 4150
180° 790 1330 2010 3880 — — — —
270° 770 1290 1950 3760 — — — —
100° 808 1360 2065 3980 822 1400 2100 4100
190° 788 1325 2005 3870 — — — —
280° 766 1285 1940 3735 — — — —
磁性开关组件
+ 2个磁性开关
65 85 95 165 65 85 95 165
脚座组件
384 785 993 1722 384 785 993 1722
安装支架组件型号
型号
脚座组件型号 内容
基本型 带磁性开关
CRB1LW50 CDRB1LW50
P411020-5
· 2个脚座支架
· 8个安装螺钉
· 8个安装螺母
· 8个垫圈
CRB1LW63 CDRB1LW63
P411030-5
CRB1LW80 CDRB1LW80
P411040-5
CRB1LW100 CDRB1LW100
P411050-5
※外形尺寸图详情请参照P.12。
关于带磁性开关的规格，请参照P.28～30。
· 磁性开关组件和开关块组件
· 动作范围和迟滞
· 磁性开关检测位置的移动方法
· 磁性开关安装方法
· 磁性开关调整方法
4
