十
字槽盘头小螺钉
十
字槽盘头小螺钉
CRB1系列
磁性开关安装方法
磁性开关组件和开关块组件
动作范围和迟滞
※动作范围:θ m
磁性开关组件内的磁环作回转动作，磁性开关从ON起按同方向回转至OFF的范围。
※迟滞范围:θ d
磁性开关组件内的磁环作回转动作，磁性开关到ON位置，从该位置起按相反方向回转至磁性开关OFF时的范围。
磁性开关检测位置的移动方法
※ 设定检测位置时，先稍微拧松十字槽盘头小螺钉，将磁性开关移动到希望位置，再拧紧固定。此时，请勿拧太紧，以免螺钉破损不能紧固。适合紧固力
矩：0.4 ～ 0.6 [N·m]
拧紧十字槽盘头小螺钉时，请注意磁性开关不要倾斜。
D-M9
□
型
尺寸：50 ～ 100
D-S/T79
□
型
D-R73/R80
□
型
尺寸：50 ～ 100
组件型号
尺寸
D-M9
□
型用 D-S/T79
□型
, D-R73/80
□
型用
磁性开关组件
型号
※
1
开关块组件型号
磁性开关组件
型号
※
1
开关块组件型号
※
2
右、左侧共通 右侧用 左侧用
50
P411020-1M
P811010-8M
P411020-1 P411020-8 P411020-9
63
P411030-1M P411030-1
P411040-8 P411040-9
80
P411040-1M P411040-1
100
P411050-1M P411050-1
※1 不包括磁性开关单体，请单独订购。
※2 磁性开关组件包括右、左侧开关块各一个，用于追加开关块或开关块损坏时。
磁性开关
磁环
OFF
(OFF)
θ d: 迟滞范围
动作位置: ON
θ m:
动作范围
注)
上表的值是大致值，不是保证值。
实际设定时，请在确认磁性开关的动作状态之后进行调整。
D-S/T79□
型
, D-R73/80□
型用
尺寸 θ m:动作范围 θ d:迟滞范围
50
52° 8°
63
、
80
、
100
38° 7°
D-M9□型
尺寸 θ m:动作范围 θ d:迟滞范围
50
86° 10°
63
、
80
、
100
70° 10°
28
CRB1CVRB1
简易非标品订制规格
磁性开关安装
十
字槽盘头小螺钉 (1)
盖
(B)
盖 (A)
开关块 (B)
十
字槽盘头小螺钉 (2)
开关块 (A)
支架
十字槽盘头小螺钉
盖
(B)
盖 (A)
开关保持座
开槽止动螺钉
开槽止动螺钉
对准沟槽
下方固定.
放大图
CRB1 系列
磁性开关安装方法

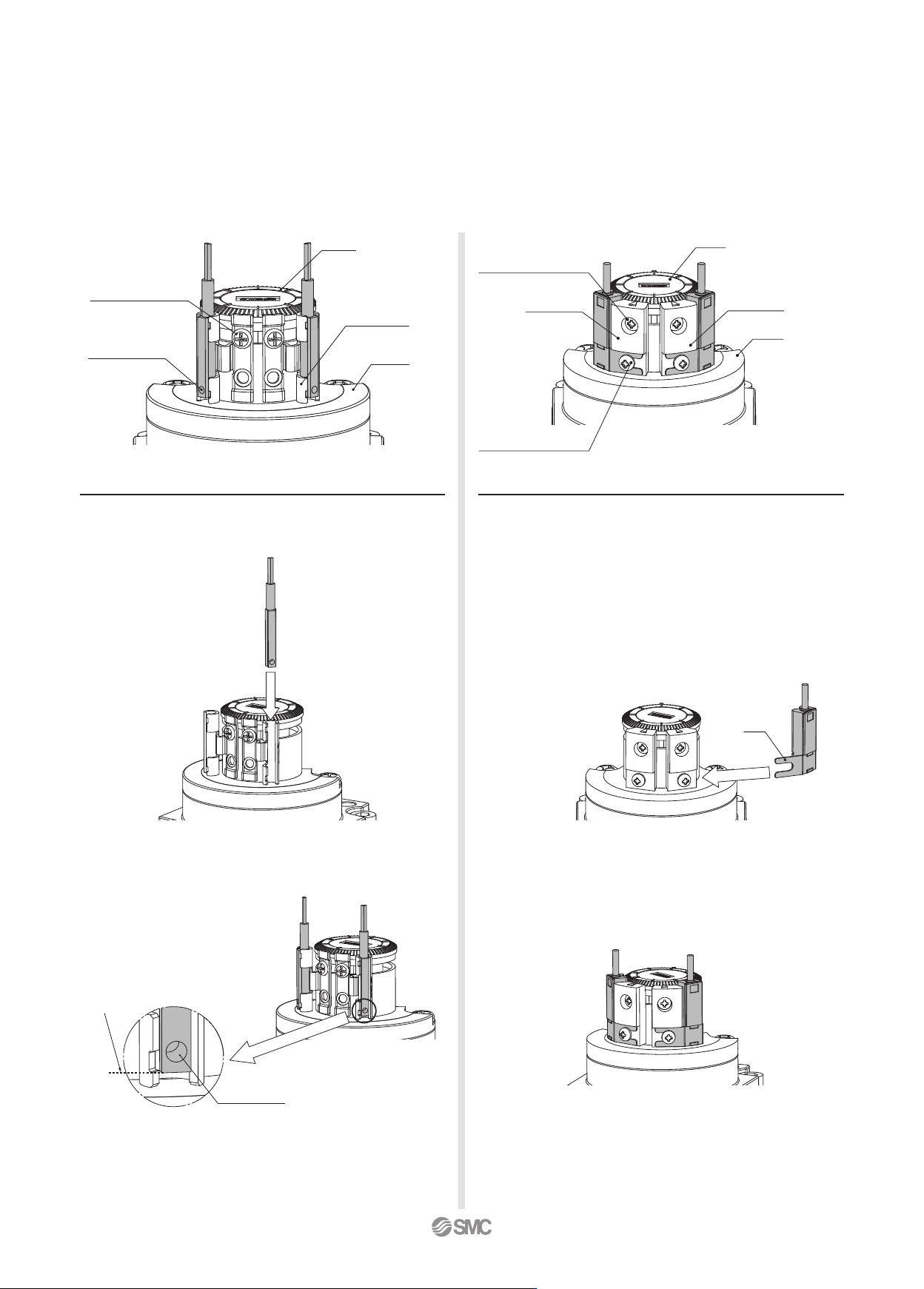

磁性开关组件部分的外观形状和零部件名称
安装顺序安装顺序
下图表示磁性开关组件的外观形状和主要名称。
<适合磁性开关>
无触点磁性开关
D-S79型、S7P型
D-T79型、T79C型
有触点磁性开关
D-R73/R73C (带指示灯)
D-R80/R80C (无指示灯)
<适合磁性开关>
无触点磁性开关
D-M9型
1.
磁性开关的安装
拧松十字沟槽盘头小螺钉(2)，插入磁性开关的支架。
2.
磁性开关的固定
将磁性开关与开关块完全接触,拧紧十字沟槽盘头小螺钉(2)。
※适合紧固力矩: 0.4～ 0.6 [N·m]
3. 开关保持座的固定
用十字沟槽盘头小螺钉(1)调整动作位置后使用。
※适合紧固力矩: 0.4～ 0.6 [N·m]
1.
磁性开关的安装
将磁性开关插入开关保持座
沟槽内。
2.
磁性开关的固定
将磁性开关对准开关保持座侧面的沟槽下
方，固定开槽止动螺钉。 (请参照放大图)
※ 适合紧固力矩: 0.05 ～ 0.1 [N·m]
3. 开关保持座的固定
用十字沟槽盘头小螺钉调整动作位置后使用。
※拧紧时，请注意磁性开关不要倾斜。
29
<单叶片的场合>
磁性开关
调整方法

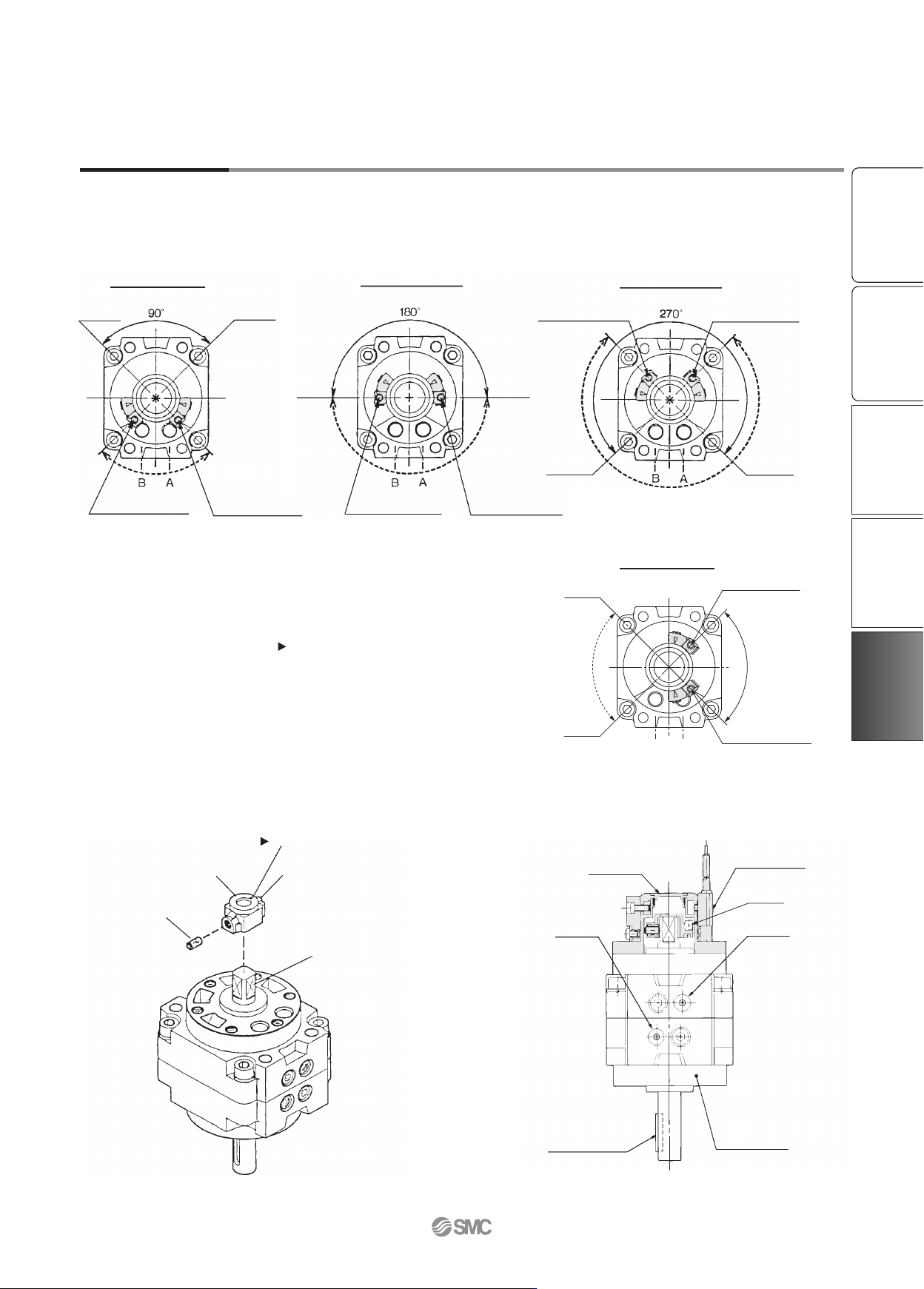

输出轴键（键槽）的摆动范围和磁性开关安装位置
<适合型号/尺寸:50
、
63
、
80
、
100>
※
在表示摆动范围的图上，实线箭头表示输出轴键的摆动范
围。键指向END
q
方向的场合,END
q
用开关动作,指向
END
w
方向的场合,END
w
用开关动作。
※
虚线箭头表示内置磁环的摆动范围。END
q
用开关顺时针
转或END
w
用开关逆时针转，开关的动作角度都可减小。
图中的磁性开关的位置，表示最高灵敏度位置。
※
各磁性开关组件包括右侧用、左侧用磁性开关各一个。
※
调整磁性开关的位置时，取下橡胶盖，按
标记可简便地确认磁环的位置。
※
标准品的磁环安装在输出轴键位置的180°相反侧。
※
因回转轴为四面铣平，在任意的90°间隔内，可重新调整
磁环的位置。
摆动角度：90°
摆动角度：180°
摆动角度：270°
END w
END q
END
w
END q
END w END q
ENDq
用开关
ENDw用开关
ENDq用开关
ENDw用开关
ENDq用开关
ENDw用开关
磁环架
内六角紧定
螺钉(M4)
磁环方向表示( 号)
磁环（模压在磁环架上）
回转轴的四面铣平部
90°
E
ND w
END q
ENDq用开关
摆动角度:
90°
AB
ENDw用开关
<双叶片的场合>
B 通口
输出轴键
(键槽)
磁性开关
A 通口
摆动气缸主体
橡胶盖
磁环
