1-76 Multi-Functional Placer SM482 PLUS Troubleshootin g Guide [ 措施方法 ] 与错误代码 “$3048” 的措 施方法相同。 $304a 边缘固定器 Off 失败。 [FREEZE 等级 ] [ 原因 ] 边缘固定器 (Edge Fixer) 无法正常地 Off. [ 措施方法 ] 与错误代码 “$3048” 的措 施方法相同。 $304e Belt 控制器中…
1-75
MMI
错误码（
Error Code
）和问题解决
检查边缘固定器(Edge Fixer)的On或Off相关感应器是否正常动作。
检查有关边缘固定器上升或下降的感应器的配线。
详细内容请参阅Technical Reference的“Axis Sensor Board Interface (1/2)”。

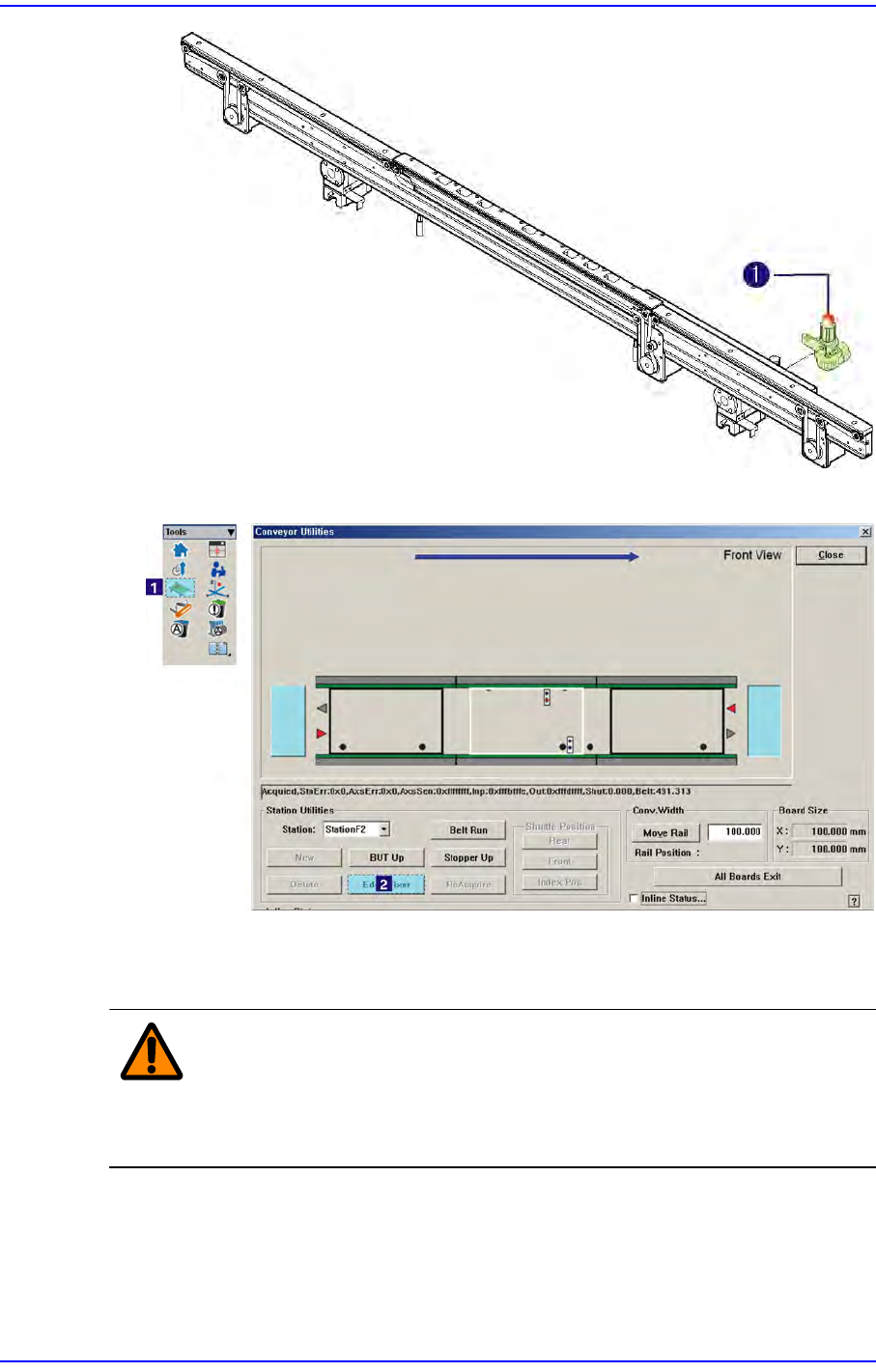

警告 在MMI Diagnosis I/O检查感应器与气缸是否动作。
在设备动作过程中检查感应器是否动作时，可能会受伤，必须解
除设备的Ready状态后在Stop状态(Idle模式)下进行检查。
$3049 边缘固定器On失败。[FREEZE等级 ]
[原因]
边缘固定器无法正常地 On.
1-76
Multi-Functional Placer SM482 PLUS Troubleshooting Guide
[措施方法]
与错误代码“$3048”的措施方法相同。
$304a 边缘固定器Off失败。[FREEZE等级]
[原因]
边缘固定器(Edge Fixer)无法正常地Off.
[措施方法]
与错误代码“$3048”的措施方法相同。
$304e Belt 控制器中发生错误。 [FREEZE LEVEL]
[原因]
无法正常驱动Conveyor Belt时。
[措施 方法]
按”STOP”按钮关闭蜂鸣器。
按”RESET”按钮把设备转换成”IDLE”方式。
按”READY”按钮给设备马达供应电源。
重新驱动Belt。
$304f Belt控制器没有应答。 [FREEZE LEVEL]
[原因]
无法正常驱动Conveyor Belt时。
[措施 方法]
执行故障编码"$304e”的措施方法。
确认对应STEP Control Board及Driver的动作状态。
$3055 Belt旋转中,企图执行Belt的旋转。[FREEZE LEVEL]
$3059 Rail轴控制器中发生错误。 [FREEZE LEVEL]
[原因]
虽
然把移动Conveyor的 Command传送到STEP Control Board,但发生错误时。
[措施 方法]
按”STOP”按钮关闭蜂鸣器。
按”RESET”按钮把设备转换成”IDLE”方式。
确认对应STEP Control Board及Driver动作状态。
1-77
MMI
错误码（
Error Code
）和问题解决
$305b 超出了Conveyor宽度的移动范围。 [FREEZE LEVEL]
[原因]
试图执行超出最大或最小宽度的宽度调节时。
[措施 方法]
依据当前设备的Spec设置宽度调节。
$3060 Conveyor宽度调节中试图进行Conveyor的宽度调节。 [FREEZE LEVEL]
$3061 需要执行Conveyor的初始化。 [FREEZE LEVEL]
[原因]
想要操作尚未Homming的Conveyor时。
[措施 方法]
按”STOP”按钮关闭蜂鸣器。
按”RESET”按钮把设备转换成”IDLE”方式。
按”READY”按钮给设备马达供应电源。
对Conveyor相关的所有轴执行Homming后,进行Conveyor相关的操作。
$3067 因Conveyor Rail宽度不符合PCB宽度,不能开始生产。 [FREEZE LEVEL]
[原因]
Conveyor Station之间的宽度不符合时。
[措施 方法]
按”STOP”按钮关闭蜂鸣器。
按”RESET”按钮把设备转换成”IDLE”方式。
按”READY”按钮给设备马达供应电源。
对齐所
有Conveyor Station的宽度。
$306a Conveyor宽度变更中发生time out。 [FREEZE LEVEL]
[原因]
Conveyor宽度变更中,在规定时间内没有把宽度移动到指定的位置时。
[措施 方法]
按”STOP”按钮关闭蜂鸣器。
按”RESET”按钮把设备转换成”IDLE”方式。
Conveyor宽度变更时,确认是否发生机械干扰。
