1-56
Multi-Functional Placer SM482 PLUS Troubleshooting Guide
$ab21 引脚的总数量小于2。
[原因]
检测到的引脚数量低于2
[措施方法]
检查该元件是否正确，需要时调整照明值。
$ab22 引脚的总数量太多。
[原因]
检测到的上、下引脚数量之合超过30个
[措施方法]
检查该元件是否正确，需要时调整照明值。

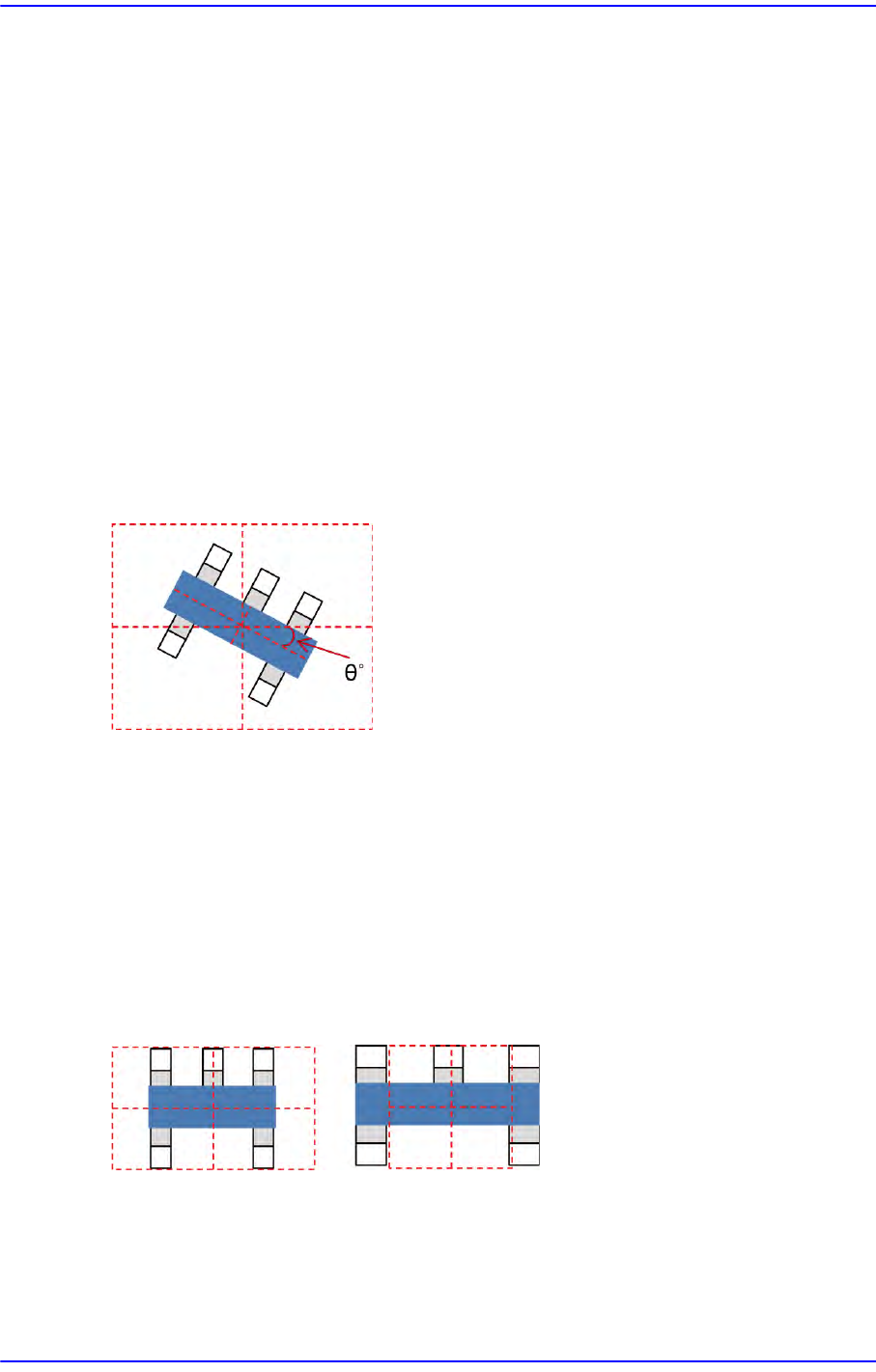

$ab2b 元件的角度偏离了基准值。
[原因]
所检查的元件角度偏离基准元件超过±30°以上
[措施方法]
查看已登记元件信息后，检查吸附高度。
1.3.5. 有关VC的错误[ac00 ~ ac14]
$ac07 元件宽度(Width)的识别值和基准值不同。
[原因]
元件宽度(Width)的识别值大于或小于容许值
[措施方法]
检查已登记元件信息与所吸附的元件是否一致，检查容许误差。
1-57
MMI
错误码（
Error Code
）和问题解决

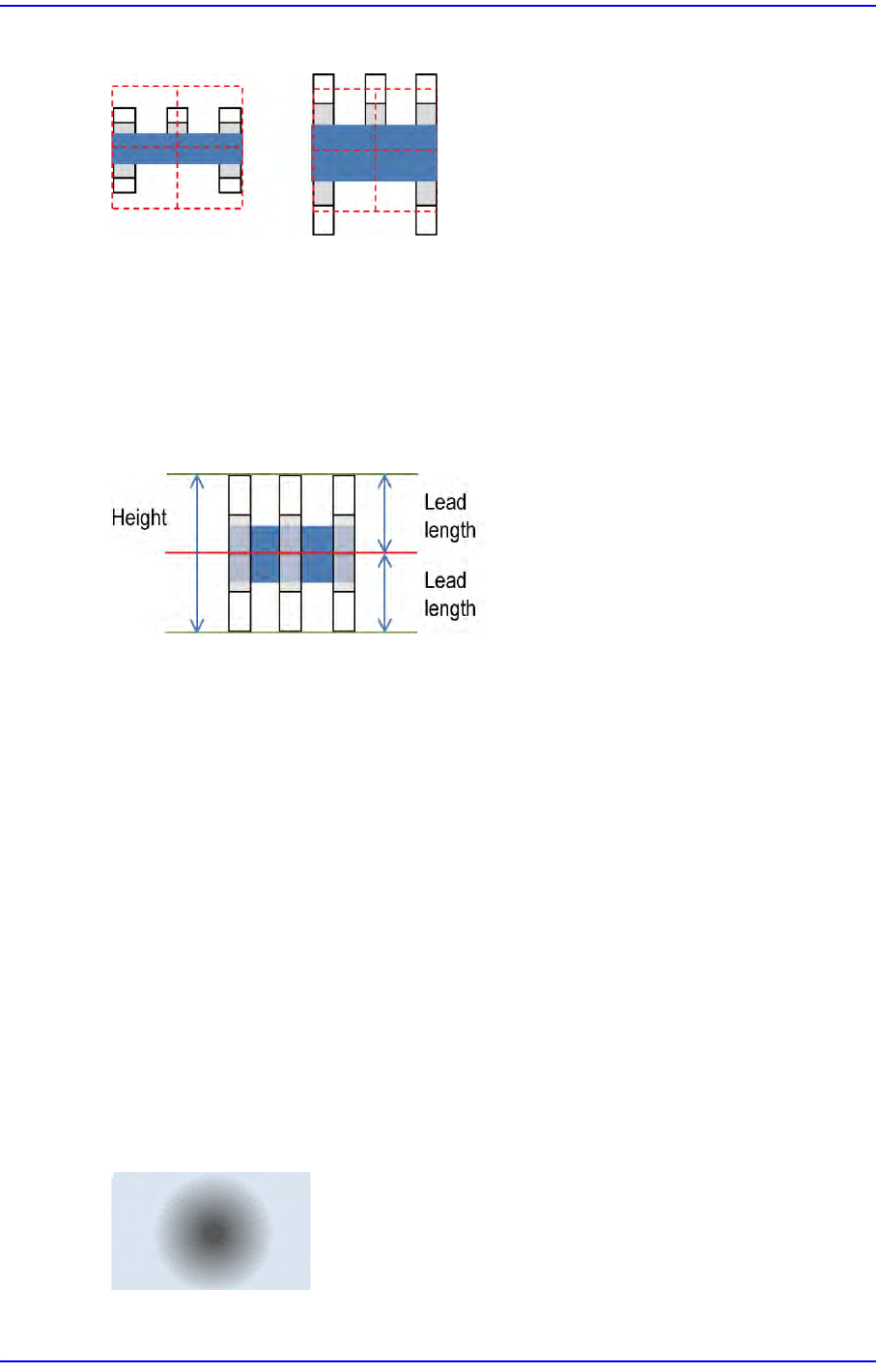

$ac08 元件高度(Height)的识别值和基准值不同。
[原因]
元件高度(Height)的识别值大于或小于容许值
[措施方法]
检查已登记元件信息与所吸附的元件是否一致，检查容许误差。
$ac11 元件太小或引脚长度的设定值太大。
[原因]
上、下引脚长度之合大于元件的整体高度
[措施方法]
查看已登记元件信息后，需要时调整元件的整体高度。
1.3.6. 有关基准(Fiducial)的错误[ae03 ~ ae16]
$ae04 即将识别的基准标记的分数(Score)小于所输入的分数。
[原因]
所测定的基准标记的分数小于基准分数
[措施方法]
查看基准标记的状态后，需要时调整分数值或照明值。
$ae05 无法找到基准标记的边缘。
[原因]
1-58
Multi-Functional Placer SM482 PLUS Troubleshooting Guide
影像的焦点不对导致模糊
基准标记与周边没有亮度差
[措施方法]
检查基准标记的状态。
调整临界(threshold)值或照明值。
$ae06 候补基准标记太多。
[原因]
一个画面上存在着几个基准标记
[措施方法]
调整基准标记识别领域。
$ae09 输入的基准尺寸太小导致基准标记的检查与识别失败。
[原因]
基准标记的尺寸为100μm以下
[措施方法]
请设置最小尺寸大于100μm的基准标记。
$ae10 输入的基准尺寸太大导致基准标记的检查与识别失败。
[原因]
基准标记的尺寸为6mm以上
[措施方法]
请设置最大尺寸小于6mm的基准标记。
$ae12 虽然找到了基准中心，但进行最终对照 (contrast)检查时失败。
[原因]
