1-123 MMI 错误码 （ Error Code ） 和问题解决 $a403 由于错误的 Fiducial 形式， 没有生成 Fiducial 数据。 [ 原因 ] 使用没有定义的 Fiducial 形式的情况。 [ 措施 方法 ] 在 PCB Edit 菜单的 “Board” 对话窗口单击 <Fiducial Mark …> 键， 针对有关基准标 志 (Fiducial Mark) 设置的相关数据进行检查并修改…
1-122
Multi-Functional Placer SM482 PLUS Troubleshooting Guide
$a220 Upward Camera的识别动作没有结束。
[原因]
由于H/W或S/W的异常状况，Flying Camera识别部品时发生错误。
[措施 方法]
正常关闭设备电源过5秒后再连接电源重新启动。
$a221 Upward Camera进行识别时发生错误。
[原因]
由于H/W或S/W的异常状况，Flying Camera识别部品时发生错误。
[措施 方法]
确认部件数据是否正常。
确认照明是否适当。
确认Camera的 LED状态。
确认 Camera Cable状态。
$a300 以前的Vision命令没有结束。
[原因]
由于H/W或S/W的异常状况，Vision命令没有结束的状态下进行其它的Vision命
令的情况。
[措施 方法]
正常关闭设备电源过5秒后再连接电源重新启动。
$a401 错误的摄像头ID。
[原因]
由于H/W或S/W的异常状况，受到错误的摄像头ID的情况。
[措施 方法]
正
常关闭设备电源过5秒后再连接电源重新启动。
$a402 进行Vision处理时，发生内部错误。
[原因]
由于H/W或S/W的异常状况，执行Vision内部函数时发生错误的情况。
[措施 方法]
正常关闭设备电源过5秒后再连接电源重新启动。
1-123
MMI
错误码（
Error Code
）和问题解决
$a403 由于错误的Fiducial形式，没有生成Fiducial数据。
[原因]
使用没有定义的Fiducial形式的情况。
[措施 方法]
在PCB Edit菜单的“Board”对话窗口单击<Fiducial Mark …>键，针对有关基准标
志(Fiducial Mark)设置的相关数据进行检查并修改。
$a404 Fiducial没有登记。
[原因]
由于H/W或S/W的异常状况，使用没有登记的Fiducial时发生状态的情况。
[措施 方法]
PCB Edit 菜单的 “Board” 对话框中点击 <Fiducial Mark …> 按钮确认相应基准符
号设置有关的数据后进行修改。
$a405 Fiducial的尺寸太大。
[原因]
登记后将要使用的Fiducial的尺寸比Vision能识别的最大值大的情况。
[措施 方法]
以PCB上比较小的标记作为Fiducial Mark登记。
$a406 Fiducial的尺寸太小。
[原因]
登记后将要使用的Fiducial的尺寸比Vision能识别的最小值小的情况。
[措施 方法]
以PCB上比较大的标记作为Fiducial Mark登记。
$a407 要登记的Fid
ucial数量太多。
[原因]
登记比设备能登记的 Fiducial数量多的Fiducial Mark的情况。
[措施 方法]
删除能使用的数量以外的数量。
同样的Fiducial登记为多个时，统一登记为一个。
$a610 找不到上面Lead Gloup中的第一个(左侧) Lead。
[原因]
1-124
Multi-Functional Placer SM482 PLUS Troubleshooting Guide
识别部品时，在Vision Monitor上，上面Lead Gloup中左侧的Lead的识别失败的情
况。
[措施 方法]

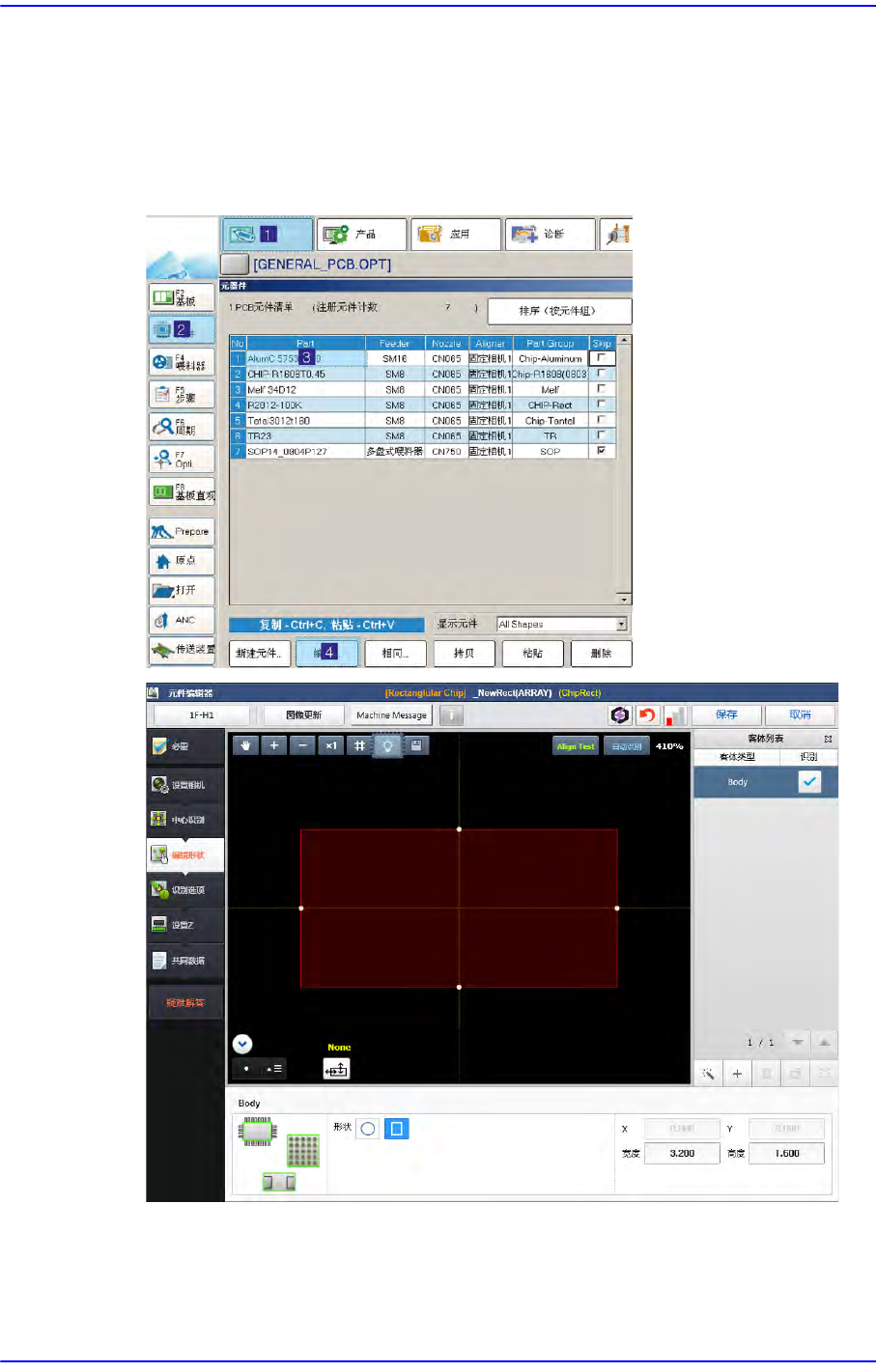

为了确认元件数据是否正常，请在“PCB 编辑 ”菜单的 “元器件 ”选择发生错误的
元件，单击<编辑>按钮，确认是否正确设置元件参数信息。
