ヤマハ発動機株式会社 I M 事業部 マウンター技術部 ソ フト開発グループ MD OC- SOFT50041 1/10 3 11A ,311F 3 11A ,311F 3 11A ,311F 3 11A ,311F ノズル ノズル ノズル ノズル の の の の新旧 互換化 説明資 料 新旧互 換化説明資料 新旧互 換化説明資料 新旧互 換化説明資料 目次 目次 目次 …
ヤマハ発動機株式会社 IM 事業部
マウンター技術部 ソフト開発グループ
MDOC-SOFT50041
1/10
311A,311F
311A,311F311A,311F
311A,311F ノズル
ノズルノズル
ノズルの
のの
の新旧互換化説明資料
新旧互換化説明資料新旧互換化説明資料
新旧互換化説明資料
目次
目次目次
目次
311A,311F ノズルの新旧互換化説明資料 ......................................................................................................................1
1. はじめに.....................................................................................................................................................................................2
2. 概要 .............................................................................................................................................................................................2
3. マシンでの設定手順.............................................................................................................................................................3
3.1. ソフトウェアバージョンアップ .....................................................................................................................................3
3.2. 設定確認...........................................................................................................................................................................5
3.3. システムバックアップの取得 .....................................................................................................................................6
4.Y.FacTP-Tool での設定手順............................................................................................................................................7
4.1. ソフトウェアバージョンアップ .....................................................................................................................................7
4.2. マシン再登録...................................................................................................................................................................9
5. 注意事項 ................................................................................................................................................................................ 10
5.1. ノズル干渉チェック（Y.FacTP-Tool） .................................................................................................................. 10
ヤマハ発動機株式会社 IM 事業部
マウンター技術部 ソフト開発グループ
MDOC-SOFT50041
2/10
1
11
1.
..
. はじめに
はじめにはじめに
はじめに
この説明書は、ノズル形状を変更し改善を図った 311A,311F ノズル（新ノズル）と従来の 311A,311F
ノズル（旧ノズル）を混在し使用いただくために必要な作業及び注意事項について示しています。
2.
2.2.
2. 概要
概要概要
概要
狭隣接ノズルセット（31x ノズルグループ）の 311 ノズルにおいて、チップ部品を供給するキャリアテー
プのバリエーションに依らず吸着率を維持するという目的で、形状の改良を行いました。ノズルの長さ
やバフィング機構等に変更はありませんが、ノズル先端形状が以下のように変更されました（図 2.1）。

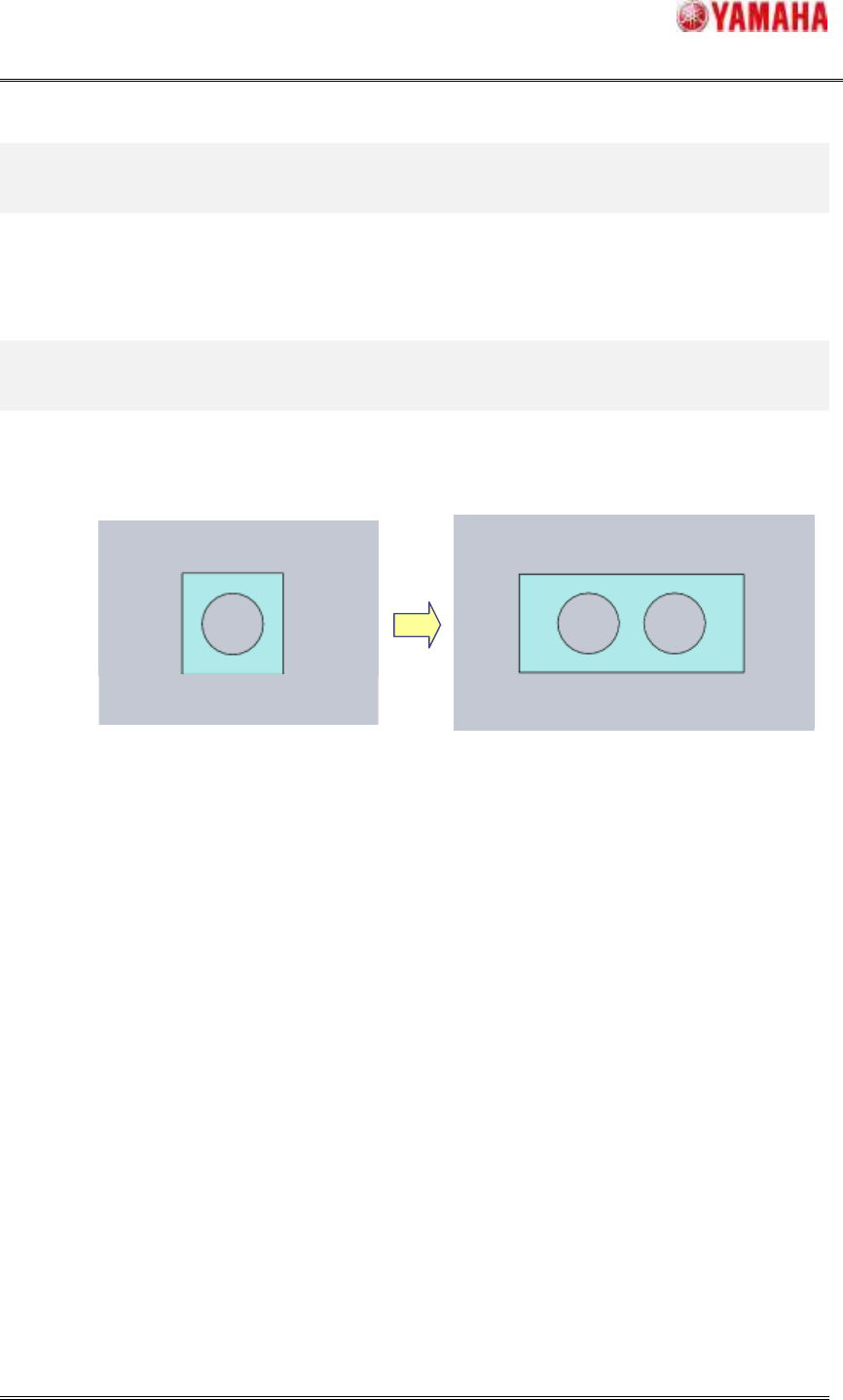

図 2.1 311A,311F ノズルのノズル先端形状（左：旧ノズル、右：新ノズル）
ノズル径、ノズル先端幅の変更に伴い、以下の機能が正常に動作するための設定作業が必要とな
ります。
Y.FacTP-Tool でのノズル干渉チェック
マシンでのサイドビュー認識によるノズル形状取得
本資料の設定作業を行っていただくことで、新旧ノズルが同一マシンに混在する状態においても上
記機能を正常に機能させることが可能となります。
搭載ノズルスペック情報を新ノズルの情報に更新することで、ノズル干渉チェックが正常に機能しま
す。サイドビューカメラスペック情報として旧ノズル、新ノズル両方の情報を持つことで、いずれのノズル
においてもタイプ-311 ノズルとしてサイドビュー認識可能となります。
ヤマハ発動機株式会社 IM 事業部
マウンター技術部 ソフト開発グループ
MDOC-SOFT50041
3/10
3.
3.3.
3. マシン
マシンマシン
マシンでの
でのでの
での設定手順
設定手順設定手順
設定手順
311A, 311F ノズルの新旧互換化のマシンでの設定手順は以下のとおりです。対応が必要となる対象
マシン全てにおいて作業を行ってください。
1. ソフトウェアバージョンアップ（搭載ノズルスペック情報、サイドビューカメラスペック情報更新）
2. 設定確認
3. システムバックアップの取得
3.1.
3.1.3.1.
3.1. ソフトウェアバージョンアップ
ソフトウェアバージョンアップソフトウェアバージョンアップ
ソフトウェアバージョンアップ
311A, 311F ノズルの新旧互換化対応は、以下のソフトウェアバージョンからサポートしていますの
で、以下のバージョンより古いソフトウェアが入っている場合は、バージョンアップを行ってください。
表 3.1 の通り 31x ノズルグループのノズルを使用可能なマシンが対象となります。
以下のバージョンがすでに入っている場合は、本作業は不要です。
表 3.1 311A,311F ノズルの新旧互換化対応バージョン
項目名 対象
対象機種 YS12 シリーズマウンター、YG12 シリーズマウンター、YS100、YS24
対応バージョン V3.10STDR1.000 以降
