ヤマハ発動機株式会社 I M 事業部 マウンター技術部 ソフト開発グループ MD OC- SOFT50041 4/10 バー ジ ョン ア ッ プ 作業 の 途中 、以 下 の画 面 が 表 示さ れた ら 、「 ノ ズ ルス ペッ ク 情 報」 に レ 点チ ェ ック が付いた状態で 作業を進 めてください。 これにより、311A , 311F ノズルの新旧互換化 のために…
ヤマハ発動機株式会社 IM 事業部
マウンター技術部 ソフト開発グループ
MDOC-SOFT50041
3/10
3.
3.3.
3. マシン
マシンマシン
マシンでの
でのでの
での設定手順
設定手順設定手順
設定手順
311A, 311F ノズルの新旧互換化のマシンでの設定手順は以下のとおりです。対応が必要となる対象
マシン全てにおいて作業を行ってください。
1. ソフトウェアバージョンアップ（搭載ノズルスペック情報、サイドビューカメラスペック情報更新）
2. 設定確認
3. システムバックアップの取得
3.1.
3.1.3.1.
3.1. ソフトウェアバージョンアップ
ソフトウェアバージョンアップソフトウェアバージョンアップ
ソフトウェアバージョンアップ
311A, 311F ノズルの新旧互換化対応は、以下のソフトウェアバージョンからサポートしていますの
で、以下のバージョンより古いソフトウェアが入っている場合は、バージョンアップを行ってください。
表 3.1 の通り 31x ノズルグループのノズルを使用可能なマシンが対象となります。
以下のバージョンがすでに入っている場合は、本作業は不要です。
表 3.1 311A,311F ノズルの新旧互換化対応バージョン
項目名 対象
対象機種 YS12 シリーズマウンター、YG12 シリーズマウンター、YS100、YS24
対応バージョン V3.10STDR1.000 以降
ヤマハ発動機株式会社 IM 事業部
マウンター技術部 ソフト開発グループ
MDOC-SOFT50041
4/10
バージョンアップ作業の途中、以下の画面が表示されたら、「ノズルスペック情報」にレ点チェック
が付いた状態で作業を進めてください。
これにより、311A,311F ノズルの新旧互換化のために必要な以下の情報が、マシン設定に反映さ
れます。
[設定]–[スペック情報]–[搭載ノズルスペック]
[設定]–[スペック情報]–[サイドビューカメラスペック]
※ 特注ノズル用のタイプ-31A～タイプ-31Z の情報は上書き更新されませんので、
特注ノズル用に設定された情報が失われることはありません。
※ 標準ノズル用のタイプ-311～タイプ-319 の情報を出荷時の設定から意図的に変更されて
いる場合は変更された設定内容を控えていただき、バージョンアップ作業完了後に
マシン設定で編集していただく必要があります。
ヤマハ発動機株式会社 IM 事業部
マウンター技術部 ソフト開発グループ
MDOC-SOFT50041
5/10
3.2
3.23.2
3.2.
..
. 設定確認
設定確認設定確認
設定確認

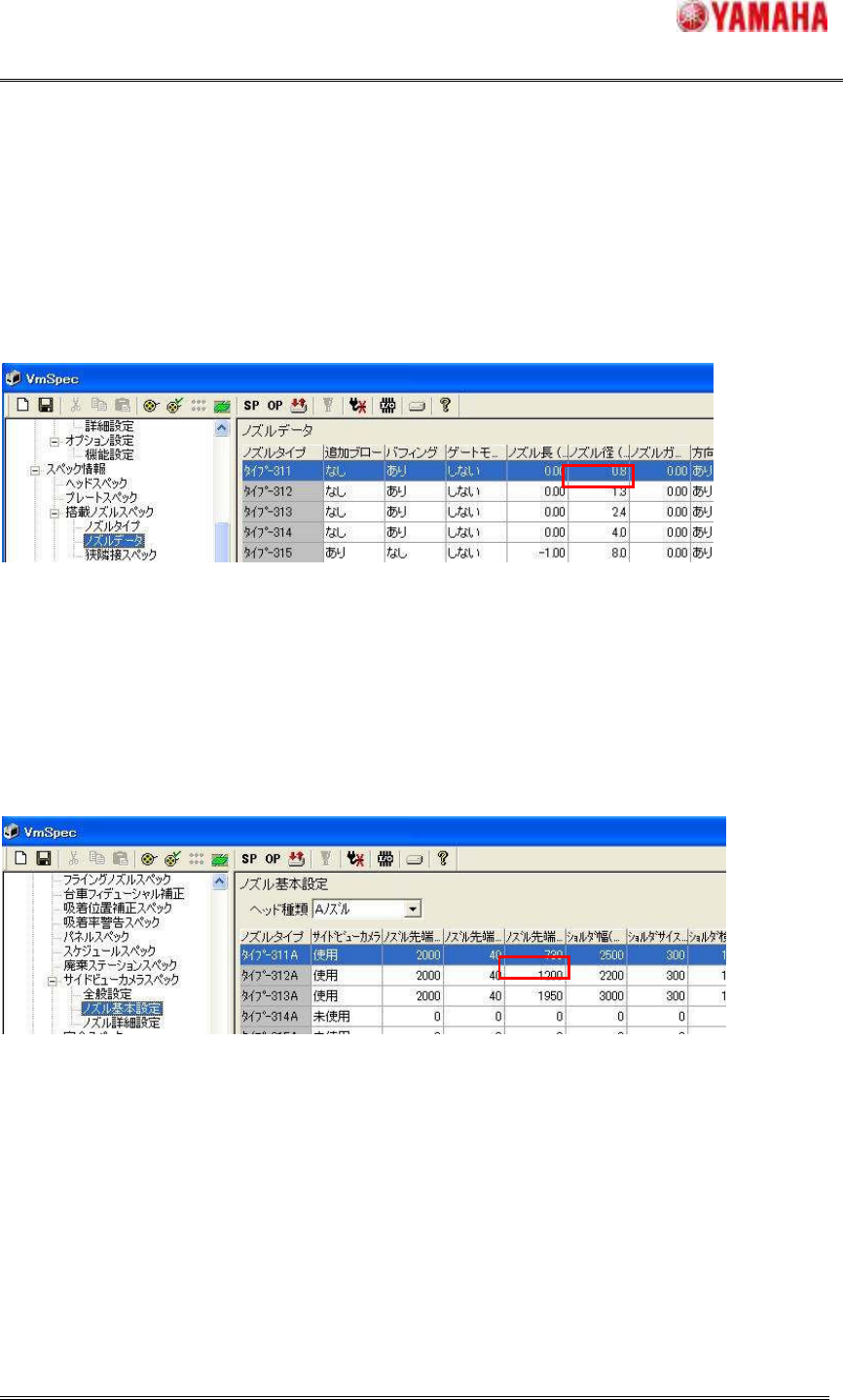

マシンを起動し、マシン設定(VmSpec)にて以下の設定を確認してください。
1. [設定]–[スペック情報]–[搭載ノズルスペック]–[ノズルデータ]
タイプ-311 の「ノズル径（mm）」が 0.8 と設定されていることを確認してください。
2. [設定]–[スペック情報]–[サイドビューカメラスペック]–[ノズル基本設定]
サイドビューカメラを装備しないマシンの場合は項目表示されませんので、確認不要です。
ヘッド種類：「A ノズル」選択時に、タイプ-311A の「ノズル先端幅（μ）」が 730（新ノズルの寸法）と
設定されていることを確認してください。
