第 1 部 基本篇 第 4 章 制作生产程序 2) 校准 BOC 标记 执行后如果设置 有 B OC 标记的生产 程序，为提高贴片位置的 精度，会进行 BOC 校准 。 ( 识别所有电 路的 BOC ) 图 4-5-4-4-4 正在校准 BOC 标记 4- 177
第 1 部 基本篇 第 4 章 制作生产程序
1) 设置条件
从菜单栏中选择“机器操作”/“确认”/“坐标类”/“贴片位置”后，显示如下画面。

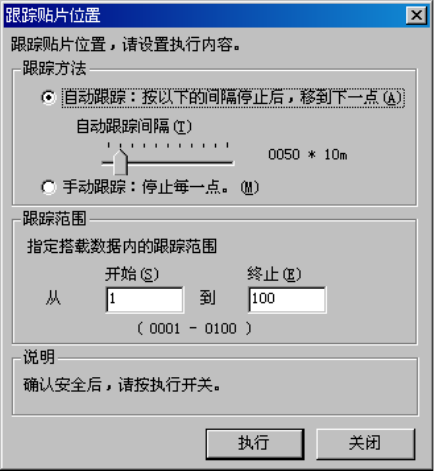

图 4-5-4-4-3 摄像机跟踪贴片坐标位置
① 跟踪方法（传送方法）
a)自动跟踪
以一定的间隔，依次用摄像机捕获贴片位置。在以下的“自动传送间隔”设定的时间停止，
经过该设定的时间后移动到下一点。
●自动传送间隔
：调整停止间隔。可设定的范围为0.01秒～5秒。
b)手动跟踪
按下HOD的“NEXT”键或<开始>开关，向下一点移动。
② 跟踪范围
输入是否将贴片数据的第几点到第几点作为跟踪范围进行跟踪。默认值为对所有贴片点进行。
设置所有跟踪条件，准备完成后，按下<开始>开关或“执行”。
按下“关闭”，返回原来的画面。
4-176
第 1 部 基本篇 第 4 章 制作生产程序
2) 校准 BOC 标记
执行后如果设置有BOC标记的生产程序，为提高贴片位置的精度，会进行BOC校准。(识别所有电
路的BOC)
图 4-5-4-4-4 正在校准 BOC 标记
4-177
第 1 部 基本篇 第 4 章 制作生产程序
3) 摄像机跟踪贴片坐标位置
执行后，在跟踪各贴片坐标中,会显示如下对话框。
图 4-5-4-4-5 摄像机正在跟踪贴片位置
① 状态
a) 跟踪模式
显示用传送方法设置的“手动”或“自动”。
b) 跟踪范围（步骤）
选择所有贴片数据时，显示“最初”、“最后”。变更跟踪范围时，则显示其编号。
c) 跟踪状态
“动作中”表示轴正在移动中。“暂停”表示自动传送暂停。“停止”表示手动传送或
有意识的停止。“轴待避中”表示轴正在移动到安全位置。“标记识别中”表示正在识
别基准领域标记。
d) 剩余时间
显示自动传送中的暂停剩余时间。
② 当前的贴片位置
显示当前的贴片信息。
③ 贴片坐标
是跟踪中的贴片坐标。坐标值可用手动输入或通过示教来变更。
④ 设置/取消
通过手动输入或示教而变更坐标值后生效。当按下“设定”时，会储存贴片坐标。不想保存
变更值时，请按下“取消”。
⑤ 全体跟踪位置
根据跟踪位置的进展情况逐步前进。在停止时，可自由地前后移动滑块。
4-178
