第 1 部 基本篇 第 4 章 制作生产程序
供给数的初始值为“自动”。在“自动”时，送料器的个数(托盘)基本为一个。
但当特定元件的点数比其他的多出很多 (为整体平均的 3 倍以上) 时，将自动增
加元件的供给数。因此，在送料器只有 1 个，或想进一步增加送料器时，需要手
动设置。
3) 选择变更后，显示如下画面。请设置送料器的数量。
请单击“手动”后，输入供给数，单击“确定”。
4) 初始化
将元件供给数设置为自动或最少供给数。
在“元件供给数”显示画面中单击初始化，则显示初始化画面。
在此的设置对所有的元件有效。
设置项目 内 容
自动 自动对所有元件的供给数进行初始化。当为自动时，
可设置增加送料器的上限(默认为 20)。
最小化 将所有的元件供给数分别初始化为元件的吸取数据
的总数。
上限值设置为缺省值
将上限值的设置登录为默认。制作新程序时，作为初
始值应用。
图 4.4.1.1-3
图 4.4.1.1-4
20
4-112
第 1 部 基本篇 第 4 章 制作生产程序
4-4-1-2 设置优化条件
随着上述 “元件供给数的设置”与本项“优化条件设置”，优化的结果将发生很大的变化。
请在理解该项的基础上，设置适于生产程序的优化条件。
请充分理解本项内容，以便设置适宜生产程序的优化条件。
在菜单栏上点击“优化”/“优化”后，可显示“分配选项”画面。
优化,需要进行下列图示(包括”分配”的)6项条件设置。
单击标签，可切换各项目的画面。
表 4.4.1.2.1 优化选项的种类
选项的种类 用途
分配 指定吸嘴及吸取数据的分配条件。
区域 指定配置送料器的区域。
供料器安排 指定送料器配置方法。
贴片顺序 指定贴片顺序的显示方法。
不间断运行 指定有关连不间断运行的事项。
2000 选项 其他指定。
运行优化。
保存设置内容，关闭画面。
将设置的条件作为默认值保存，
从下次启动时，将显示最初设置
的条件。
使变更的设置无效，返回标准
设置(装置的初始值)。
图 4.4.1.2-1
4-113
第 1 部 基本篇 第 4 章 制作生产程序

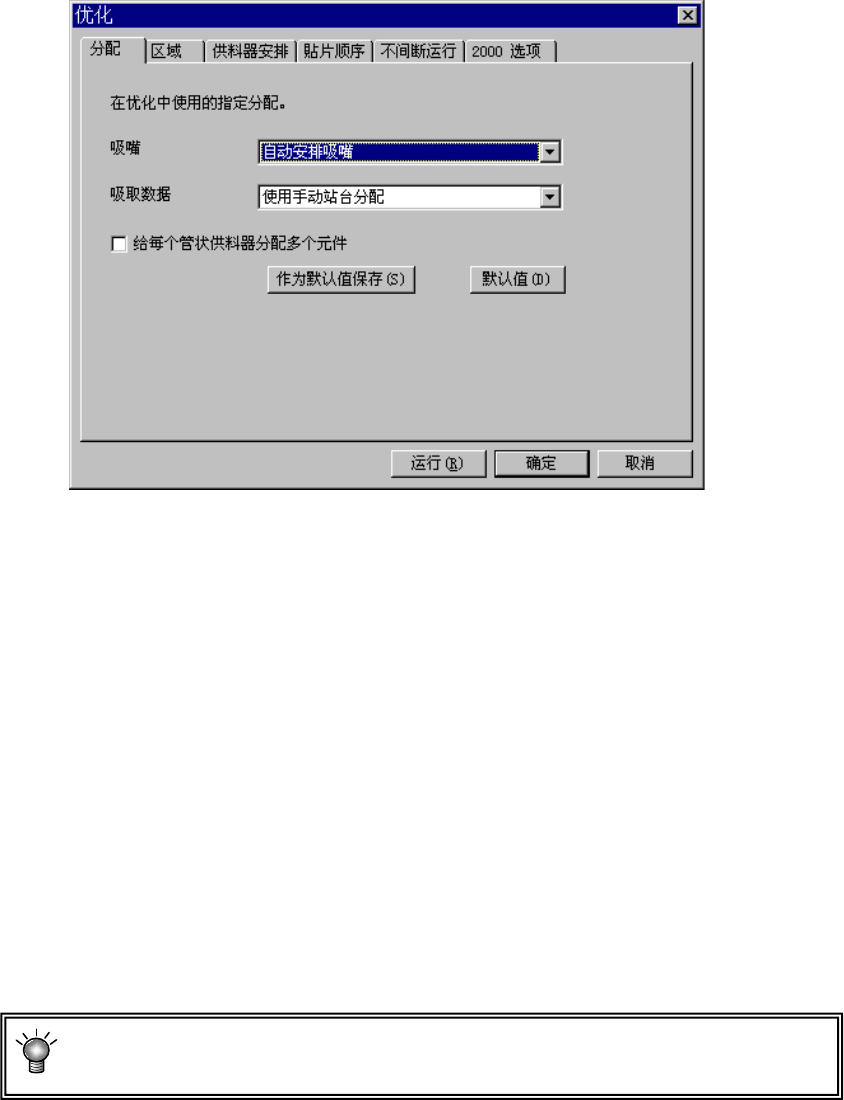

4-4-1-2-1 分配
图 4.4.1.2.1-1
1) 吸嘴
选择用“机器设置”设置的吸嘴配置,或已优化的吸嘴配置。
①自动安排吸嘴
： 忽略机器设置的吸嘴设置，优化吸嘴配置。在这种情况下，生产速度将加
快，但需变更机器设置，准备工作可能多会花时间。
②使用固定吸嘴、自动配置到空ATC
：使用机器设置的固定吸嘴，根据ATC空白部优化结果,需
要追加配置必要的吸嘴。一般在吸嘴有盈余时选择此项设置，但(对被追加
的吸嘴)需要变更机器设置。
③使用固定吸嘴：
使用机器设置的吸嘴。可节省准备工作时间，请在小批量多品种生产时选
择此项设置。
2) 吸取数据
在吸取数据的“供给”项目上若已经指定了送料器配置时，可选择是按指定进行分配,还是
忽略该指定进行优化。
①分配自动选择：
已被指定的送料器按指定配置，只对“自动选择”的送料器进行优化。
②分配整体：
忽略已指定的送料器配置，全部进行优化。
进行过一次优化后，优化结果将被反映在吸取数据中。此后，编辑数据，要重新进行
优化时，请选择“分配整体”,只需追加变更部分时，请选择“分配自动选择”。
3) 给每个管状供料器分配多个元件：
使用多个旧的管式送料器(向一个管式送料器供给多个管
的类型)时，将同一类型的管式元件集中在一个管式送料器上。如果取消选项，同一类型的
管式元件将被配置为可同时吸取。
4-114
