3. 请取下废料带箱下的盖板。

4. 请放松螺栓，取下模组前侧下的盖板。

5. 请拉出模组。（参考「5.1 模组的拉出 / 插入」。）

6. 请取下供料器安装部的盖板。

7. 请拆下定位螺丝，拆下废料带处理箱（上侧）。

01MEC-1197

01MEC-1198

QD145-15 5. 基本操作

NXT II 机械手册 149

8. 请安装料盘单元 -LTC 用的废料带处理箱（上侧）。

9. 如果安装了分类不良元件排出盒 ( 选购件 )，请拉出传感器的接插件，取下分类不良元

件排出盒。

10.请将附属的跳线接插件连接到模组侧传感器的接插件上。

11.请从台座部分拆下不良元件排出盒。

12.变更元件相机的安装位置到模组内的右侧。（参考「8.1 元件相机的更换」。）

13.请更换对应于料盘 -LTC 的吸嘴置放台。　

01MEC-0882S

䕧䗕ῑ

ᅮԡ㶎ϱ

01MEC-1183

ܗӊⳌᴎ

01MEC-0884S

บᐳ

ᇍᑨѢ᭭Ⲭऩܗ/7ⱘ

਌ఈ㕂ᬒৄ

ϡ㡃ܗӊᥦߎⲦ

5. 基本操作 QD145-15

150 NXT II 机械手册

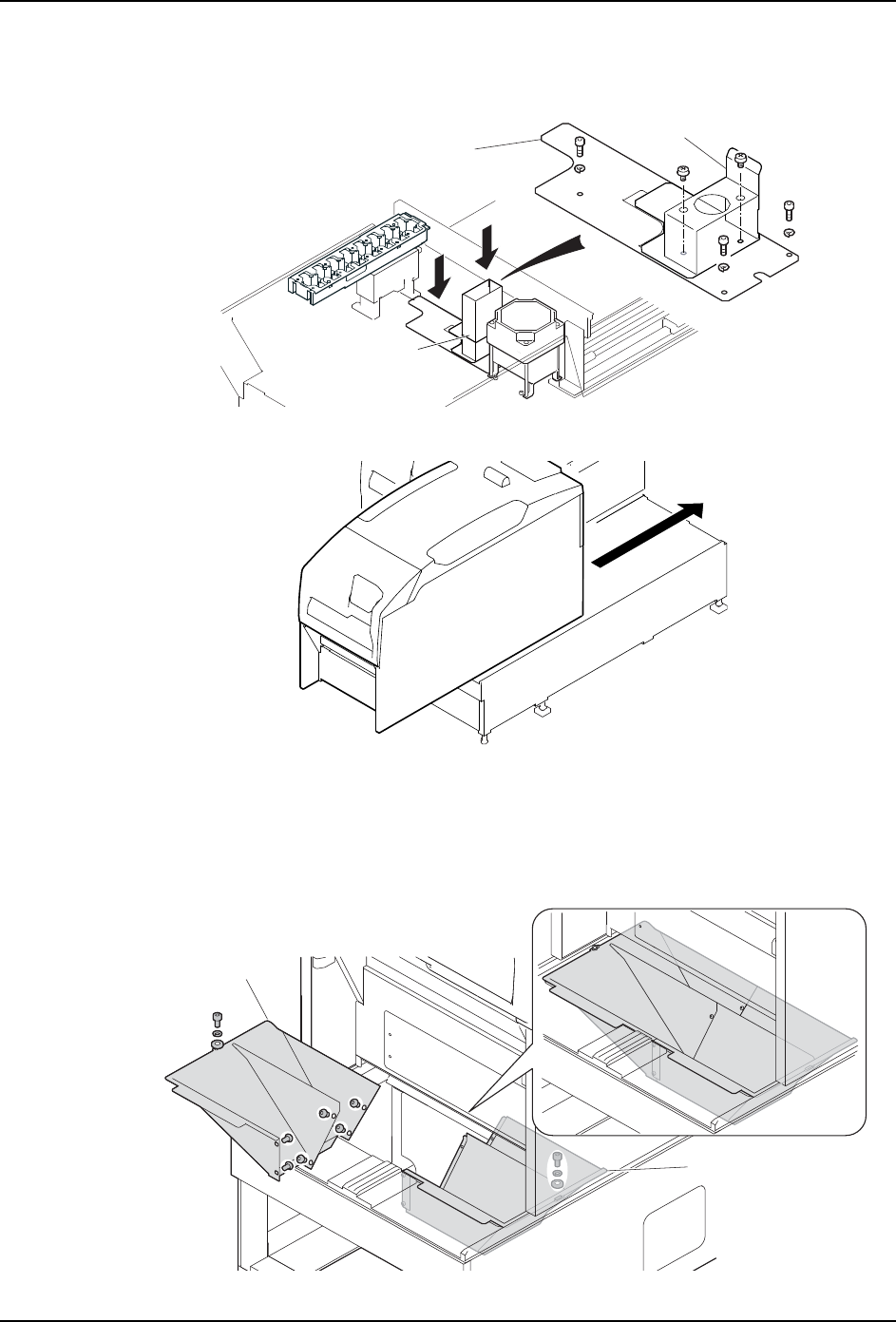

14.请将料盘单元 -LTC 用的盖板安装到元件相机的左侧。

15.请将元件排出箱的台座安装在盖板的上部，设置元件排出箱。　

16.将模组慢慢地返回到基座上。（参考「5.1 模组的拉出 / 插入」。）

17.请安装料盘单元 -LT 用废料带滑槽。

a. 请将废料带滑槽右侧插入到模组的下面，用螺栓固定。

b. 请将废料带滑槽 B 左侧用螺丝固定在废料带滑槽 A 右侧，然后用螺栓固定带基座上。

ܗӊᥦߎㆅ

01MEC-0885S

Ⲫᵓ

ৄᑻ

NXTMTU004

0(&
