55-F 汎用型転写ユニット (メカ):NPM MU LTIFUNCTIONAL TRANSFER UNIT :NPM パーツレイアウト Kit No. キット品番 Kit Name キット名称 N610095857A B セクシ ョンNo. PARTS LAYO UT Section No. - - O195 ( KN610095857AB-06 -6 )
Ref
No.
Remarks R
1
Q'ty
55-E
汎用型転写ユニット(メカ):NPM
MULTIFUNCTIONAL TRANSFER UNIT:NPM
ｲﾗｽﾄ
No.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
N610095857AB
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
BRACKET
1
1 N210125558AB
CAM
1
2 N210088591AC
BLOCK
1
5 N210117423AB
ARM
1
6 N210117424AB
ARM
1
7 N210117425AB
COLLAR
2
8 N210063162AC
BAR
1
9 N210063085AC
ARM
1
10 N210063086AD
BEARING
1
11 KXF00MLAA00 6901ZZ2CM
CAM-FOLLOWER
3
12 N510026046AA CF5FBUUR
BEARING
4
13 N510010068AA 6901ZZC2
WASHER
2
14 N210159703AB
SCREW
12
15 XST3+6VW
Cross recessed Truss head machine screw M3X6-A2-70
MOTOR
1
17 N610069410AB
S
BEARING
1
18 KXF00K0AA00 6001ZZCM
O194
--
( KN610095857AB-06-5 )
55-F
汎用型転写ユニット(メカ):NPM
MULTIFUNCTIONAL TRANSFER UNIT:NPM
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
N610095857AB
セクションNo.
PARTS LAYOUT
Section No.
--

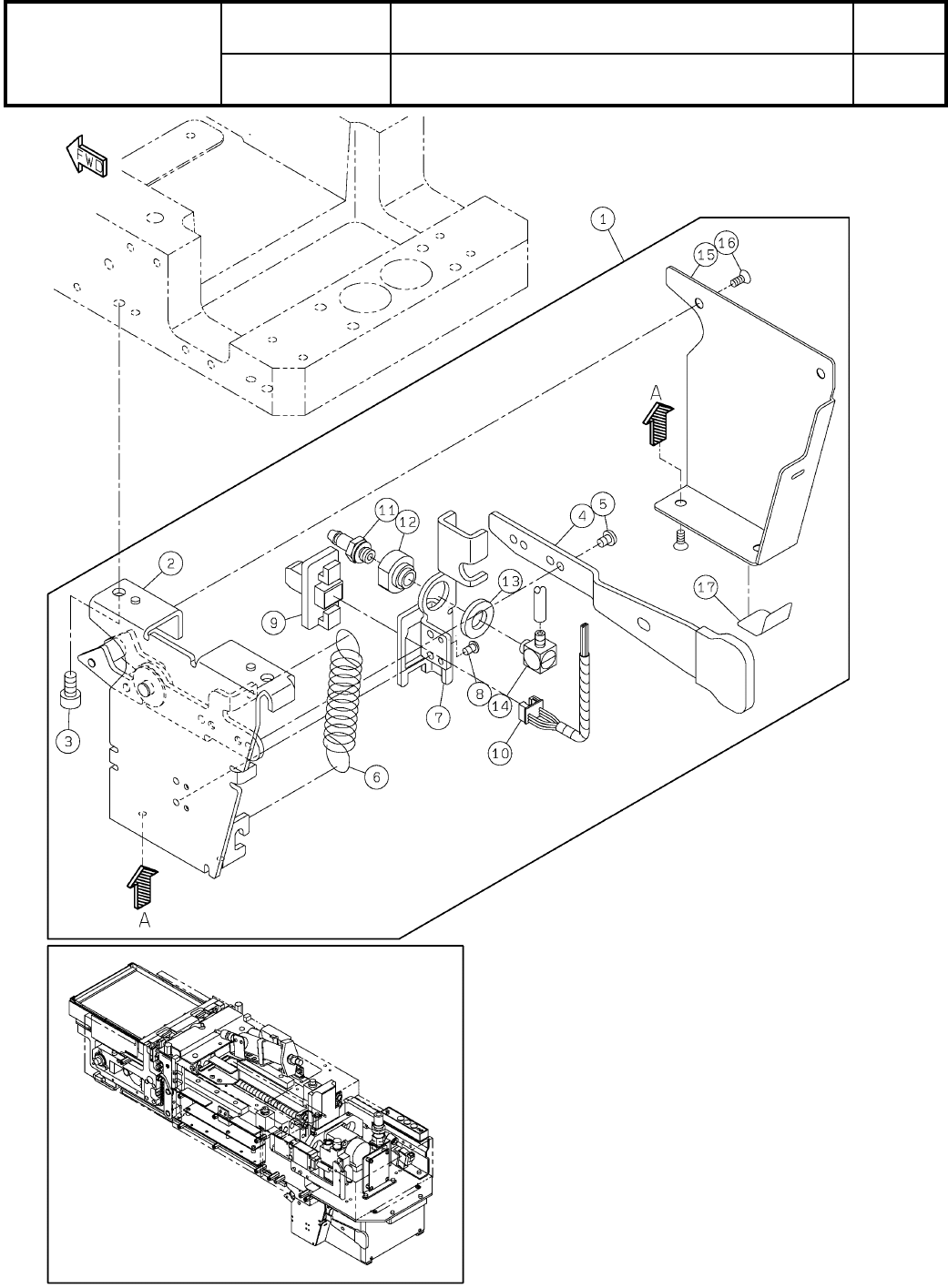

O195
( KN610095857AB-06-6 )
Ref
No.
Remarks R
1
Q'ty
55-F
汎用型転写ユニット(メカ):NPM
MULTIFUNCTIONAL TRANSFER UNIT:NPM
ｲﾗｽﾄ
No.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
N610095857AB
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
CLAMPER-KIT
1
1 N610002842AE
CLAMPER
1
2 N610003449AB
BOLT
2
3 N510002407AA Hexagon socket head cap screw BTM4X8L+TB2430
LEVER
1
4 N210109642AA
SCREW
2
5 N510002403AA SUS Pan head machine screw M3X4+TB2430
SPRING
1
6 KXF0DK5AA00 SP(DA KXF0DK5AA00)
COVER
1
7 N210109643AA
SCREW
2
8 XSN25+4VW
Cross recessed Pan head machine screw M2.5X4-A2-70
CONNECTOR
1
9 N510022120AA 54984-0619
CABLE
1
10 N510004561AA NODA-99011020-2
COUPLER
1
11 N510053485AA 103N-M5-KK01
JOINT
1
12 KXFA1PWWA00
WASHER
1
13 KXFA1PWXB00
JOINT
1
14 MTNP000826AA M-5ALU-4-X83
COVER
1
15 KXFA1MXAA00
SCREW
4
16 XSS25+6VW
Cross recessed Countersunk head machine screw M2.5X6-A2-70
SEAL
1
17 KXF0DY2PA00 NP(DA KXF0DY2PA00)
O196
--
( KN610095857AB-06-6 )
