- 151 - 76. BAD MARK READER COMPONENTS バッドマークリーダ関係 5 6 3 4 1 8 9 2 7 2
- 150 -
NOTE( 注記 ) #01....TYPE M Ｍ 仕様
#02....TYPE L Ｌ 仕様
#03....TYPE XL ＸＬ 仕様
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-14941 AWC MECHANIC ASM V
自動幅調メカニック組Ｖ
1
2
#03
400-94743 AWC_3020_MECHANIC_ASM
自動幅調３０２０メカニック組
1
3 400-00768 AWC PULLEY A ASM.
ＡＷＣプーリＡ組
(1)
4 E2153-725-000 AWC PULLEY A
ＡＷＣプーリＡ
(1)
5 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
(2)
6 400-00769 AWC PULLEY B ASM.
ＡＷＣプーリＢ組
(1)
7 E2154-725-000 AWC PULLEY B
ＡＷＣプーリＢ
(1)
8 SM-8040402-TP SCREW M4X0.7 L=4
止めねじ Ｍ４Ｘ０．７ Ｌ＝４
(2)
9 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
(2)
10 SL-6031092-TN SCREW
座金付き六角穴ボルト
(2)
11 400-94550 SENSOR BRACKET AWC
センサブラケットＡＷＣ
(2)
12 SL-6031092-TN SCREW
座金付き六角穴ボルト
(4)
13 400-92569 BU PIN SENSOR EMISSION ASM
ＢＵピン投光センサ組
(1)
14 400-92575 BU PIN SENSOR RECEIVER ASM
ＢＵピン受光センサ組
(1)
15 SL-6031092-TN SCREW
座金付き六角穴ボルト
(4)
16 400-48077 AWC MOTOR ASM
幅調モータ組
(1)
17 E2163-725-000 AWC BRACKET E
ＡＷＣブラケットＥ
(1)
18 E2160-725-000 AWC BELT (E)
ＡＷＣベルト（Ｅ）
(1)
19 E2161-725-000 AWC OP DOG (E)
ＡＷＣ ＯＰ ドグ（Ｅ）
(1)
20 SL-6030692-TN BOLT
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(2)
21 E4805-729-000 AWC SENSOR BRACKET B (E)
ＡＷＣセンサブラケットＢ（Ｅ）
(1)
22 SM-4030501-SN SCREW M3 L=5
皿小ねじ Ｍ３Ｘ０．５ Ｌ＝５
(1)
23 SL-6041292-TN SCREW
座金付き六角穴ボルト
(4)
24 SL-4031091-SC SCREW M3 X 10
なべ小ねじセムス
(2)
25 HX-0034400-00 HARNESS PARTS
束線パーツ
(1)
26 SL-6030692-TN BOLT
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(1)
27 EA-9500B01-00 CABLE BAND
束線バンド
(2)
28 HX-0052200-00 SPIRAL TUBE
スパイラルチューブ
(0.32)
29 400-65488 BU PIN SENSOR DOG
ＢＵピンセンサドグ
(1)
30 SL-6051492-TN BOLT
座金付き六角穴ボルト
(2)
31
#01
401-13951 WAIT SENSOR BR ML
ウエイトセンサブラケットＭＬ
(1)
32
#01
400-65488 BU PIN SENSOR DOG
ＢＵピンセンサドグ
(2)
33
#01
401-13950 WAIT SENSOR BR MR
ウエイトセンサブラケットＭＲ
(1)
34
#01
SM-4030501-SN SCREW M3 L=5
皿小ねじ Ｍ３Ｘ０．５ Ｌ＝５
(2)
35
#02
401-10110 WAIT SENSOR BR
ウエイトセンサブラケット
(2)
36
#02
400-65488 BU PIN SENSOR DOG
ＢＵピンセンサドグ
(2)
37
#02
SM-4030501-SN SCREW M3 L=5
皿小ねじ Ｍ３Ｘ０．５ Ｌ＝５
(2)
38 400-92577 AWC ORG SENS ASM
ＡＷＣ原点センサ組
(1)
39 400-00534 BACK UP DRIV PLATE
バックアップＤＲＩＶプレート
(1)
40 SL-4041091-SC SCREW M4 L=10
なべ小ねじ セムス Ｍ４Ｘ０．７ Ｌ＝１０
(3)
41 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロツクカム スクリユウ
(1)
- 151 -

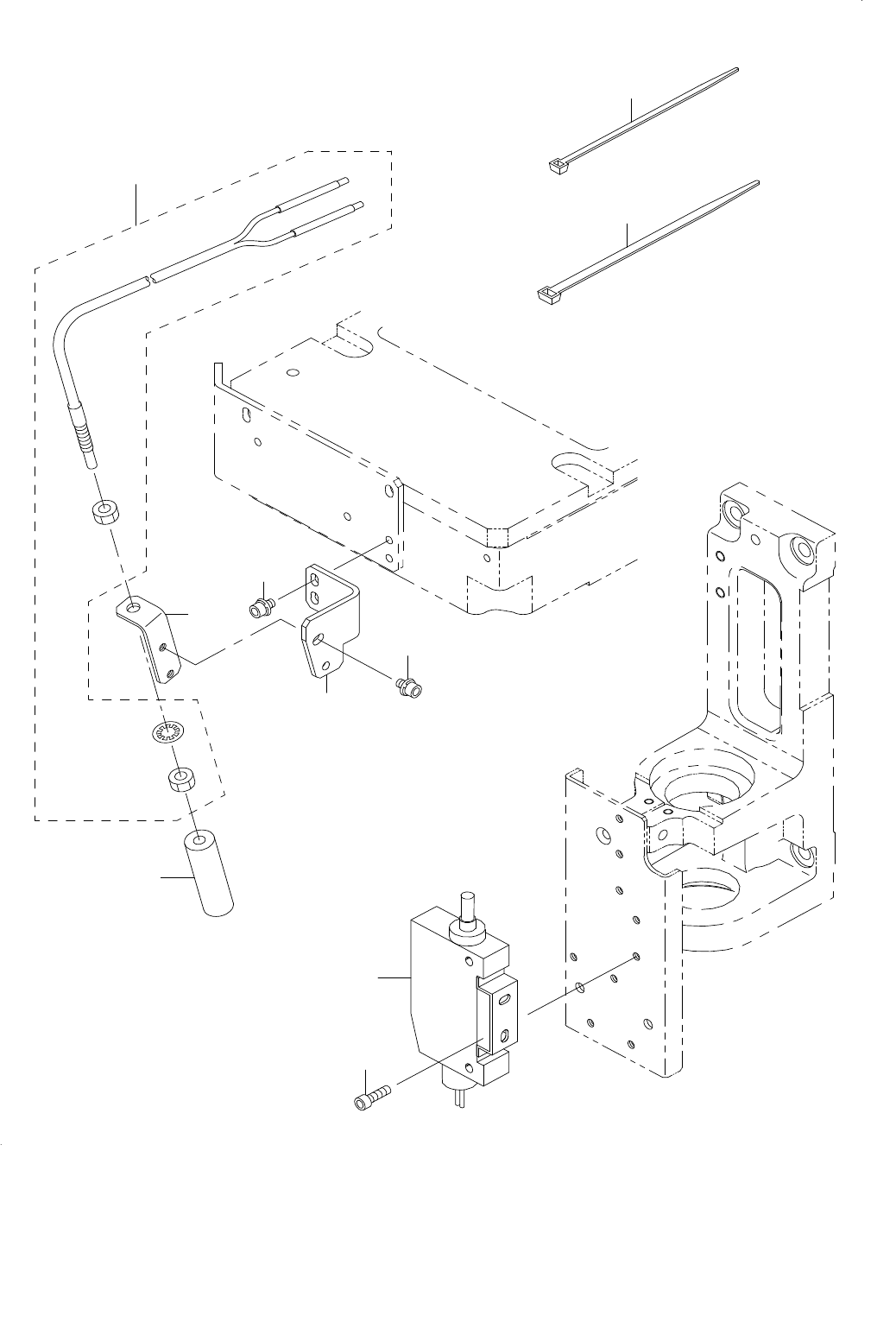

76.BAD MARK READER COMPONENTS
バッドマークリーダ関係
5
6
3
4
1
8
9
2
7
2
- 152 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-71599 BM ANGLE BR
ＢＭアングルブラケット
1
2 SL-6030592-TN SCREW M3 L=5
座金付き六角穴ボルト
4
3 400-47981 BAD MARK FIBER AMP ASM
バッドマークファイバアンプ組
1
4 SM-6030602-TN SCREW M3X6
六角穴ボルト Ｍ３Ｘ６
2
5 HD-0013100-40 SENSOR
ファイバユニット
1
6 E9638-729-000 FIBER LENS
ファイバレンズ
1
7 400-71565 BM HOLDER 3020
ＢＭホルダ３０２０
1
8 EA-9500B01-00 CABLE BAND
束線バンド
4
9 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
8
