- 231 - 116.CONNECTOR BRACKET COMPONENTS(T YPE M FIXED BANK) コネクタブラケット関係（メ カ固定バンク仕様） 24 16 23 17 4 3 5 6 7 9 10 11 12 13 14 15 8 9 8 22 19 20 21 29 28 18 27 26 27 25 1 2
- 230 -
NOTE( 注記 ) #01....FOR REAR OF THE MACHINE マシン後側用
#02....FOR FRONT・LEFT-RIGHT 手前・左右用
FOR REAR・RIGHT-LEFT 奥・右左用
#03....FOR FRONT・RIGHT-LEFT 手前・右左用
FOR REAR・LEFT-RIGHT 奥・左右用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-94343 BANK_VALVE_ME_ASM
バンクバルブＭＥ＿組
1
2 PV-0105051-00 MECHANICAL VALVE
メカニカル バルブ
(1)
3 400-94342 VALVE_SPACER
バルブスペーサ
(2)
4 SM-6045052-TN SCREW M4 L=50
六角穴ボルト Ｍ４ Ｌ＝５０
(2)
5 WP-0430801-SC WASHER M4
平座金 Ｍ４
(2)
6 WS-0410002-KN SPRING WASHER M4
ばね座金 Ｍ４
(2)
7 PJ-3080600-03 Y UNION
ユニオンワイ
7
8 PJ-3040600-01 ELBOW
レジュ−サエルボ
1
9 BT-0600400-EC TUBE HOSE, BLUE
ウレタンホ−ス 青
18
10 401-14158 E BANK F SENSOR ASM
Ｅ バンク Ｆ センサ組
1
11 401-10009 E-FD-FLOAT(F)RECEIVE SENS ASM
電動フィーダ浮きセンサ（Ｆ）受光組
(1)
12 401-10008 E-FD-FLOAT(F)EMISSIN SENS ASM
電動フィーダ浮きセンサ（Ｆ）投光組
(1)
13 401-10013 E-FD-DETECT(F)RECEIVE SENS ASM
電動フィーダ検知センサ（Ｆ）受光組
(1)
14 SM-4020501-SC SCREW M2 L=5
なべ小ねじ Ｍ２ Ｌ＝５
(8)
15 401-10190 FSD BR
ＦＳＤブラケット
(4)
16 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(8)
17 401-10012 E-FD-DETECT(F)EMISSIN SENS ASM
電動フィーダ検知センサ（Ｆ）投光組
(1)
18 401-14159 E BANK R SENSOR ASM
Ｅ バンク Ｒ センサ組
1
19 401-10010 E-FD-FLOAT(R)EMISSIN SENS ASM
電動フィーダ浮きセンサ（Ｒ）投光組
(1)
20 401-10011 E-FD-FLOAT(R)RECEIVE SENS ASM
電動フィーダ浮きセンサ（Ｒ）受光組
(1)
21 SM-4020501-SC SCREW M2 L=5
なべ小ねじ Ｍ２ Ｌ＝５
(4)
22 401-10190 FSD BR
ＦＳＤブラケット
(2)
23 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(4)
24 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(2)
25 400-93804 REFLEKTOR
リフレクタ
(1)
26 SL-6031492-TN SCREW M3 L=14
座金付き六角穴ボルト Ｍ３ Ｌ＝１４
(2)
27 401-14730 ARRAY SENSOR BR
アレイセンサブラケット
(1)
28 401-10014 REFLEX ARRAY SENSOR ASM
反射型アレイセンサ組
(1)
29 SM-4043001-SF SCREW M4X30
なべねじ Ｍ４Ｘ０．７ Ｌ＝３０
(3)
30 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
31 400-93992 S BR C
センサブラケットＣ
(1)
32
#01
400-93851 ROLLER_GUIDE_R
ローラガイドＲ
2
33 400-93852 ROLLER_GUIDE_SUPPORT_FL
ローラガイドサポートＦＬ
1
34
#02
400-94345 BANK_VALVE_L_ASM
バンクバルブＬ組
1
35 400-94341 BANK_VALVE_BRACKET
バンクバルブブラケット
(1)
36 PV-0105050-00 MECHANICAL VALVE
メカニカル バルブ
(1)
37 SL-6042592-TN SCREW
座金付き六角穴ボルト
(2)
38 PJ-3040405-05 ELBOW
エルボユニオン
(2)
39 400-94342 VALVE_SPACER
バルブスペーサ
(2)
40 WP-0430801-SC WASHER M4
平座金 Ｍ４
(2)
41 WS-0410002-KN SPRING WASHER M4
ばね座金 Ｍ４
(2)
42 SM-1051052-TN PLATE SCREW M5 L=10
皿ねじ Ｍ５ Ｌ＝１０
(2)
43
#03
400-94344 BANK_VALVE_R_ASM
バンクバルブＲ組
1
44 400-94341 BANK_VALVE_BRACKET
バンクバルブブラケット
(1)
45 PV-0105050-00 MECHANICAL VALVE
メカニカル バルブ
(1)
46 SL-6042592-TN SCREW
座金付き六角穴ボルト
(2)
47 PJ-3040405-05 ELBOW
エルボユニオン
(1)
48 SM-1051052-TN PLATE SCREW M5 L=10
皿ねじ Ｍ５ Ｌ＝１０
(2)
49 PX-0505010-00 SILENCER
消音器
(1)
50 E2777-721-0A0 BANK STOPPER ASM.
バンクストツパ組
2
51 E2777-721-000 BANK STOPPER
バンクストッパ
(1)
52 E2778-721-000 STOPPER RUBBER
ストッパゴム
(1)
53 E2779-721-000 STOPPER COLLAR
ストッパカラー
(2)
54 SL-6031292-TN SCREW M3 L=12
座金付き六角穴ボルト Ｍ３ Ｌ＝１２
(2)
55 SL-6051042-TN SCREW
座金付き六角穴ボルト
4
56 SM-1051052-TN PLATE SCREW M5 L=10
皿ねじ Ｍ５ Ｌ＝１０
12
57 PV-0151170-A0 SELECTOR
セレクタ
1
58 400-94346 CHECK_VALVE
チェックバルブ
1
59 PJ-3010651-03 HALF UNION 6XPT1/8
ハ−フユニオン
2
60 PJ-3040651-03 SWIVEL ELBOW
自在 エルボ
2
61 PX-0551040-00 SILENCER (PT1/8)
サイレンサ
1
62 400-93853 ROLLER_GUIDE_SUPPORT_FR
ローラガイドサポートＦＲ
1
63 400-93601 FRONT E BANK SUPPORT UNIT
フロント電動バンクサポートユニット
1
64 400-94347 CYLINDER CM2B40-75
シリンダ ＣＭ２Ｂ４０−７５
(2)
65 PC-0152030-00 SPEED CONTROLLER
スピードコントローラ
(4)
66 400-93841 CYLINDER_BR
シリンダブラケット
(4)
67 400-93842 LIFTER_SHAFT_HEAD
リフタシャフトヘッド
(2)
68 SL-6061292-TN SCREW
座金付き六角穴ボルト
(8)
- 231 -

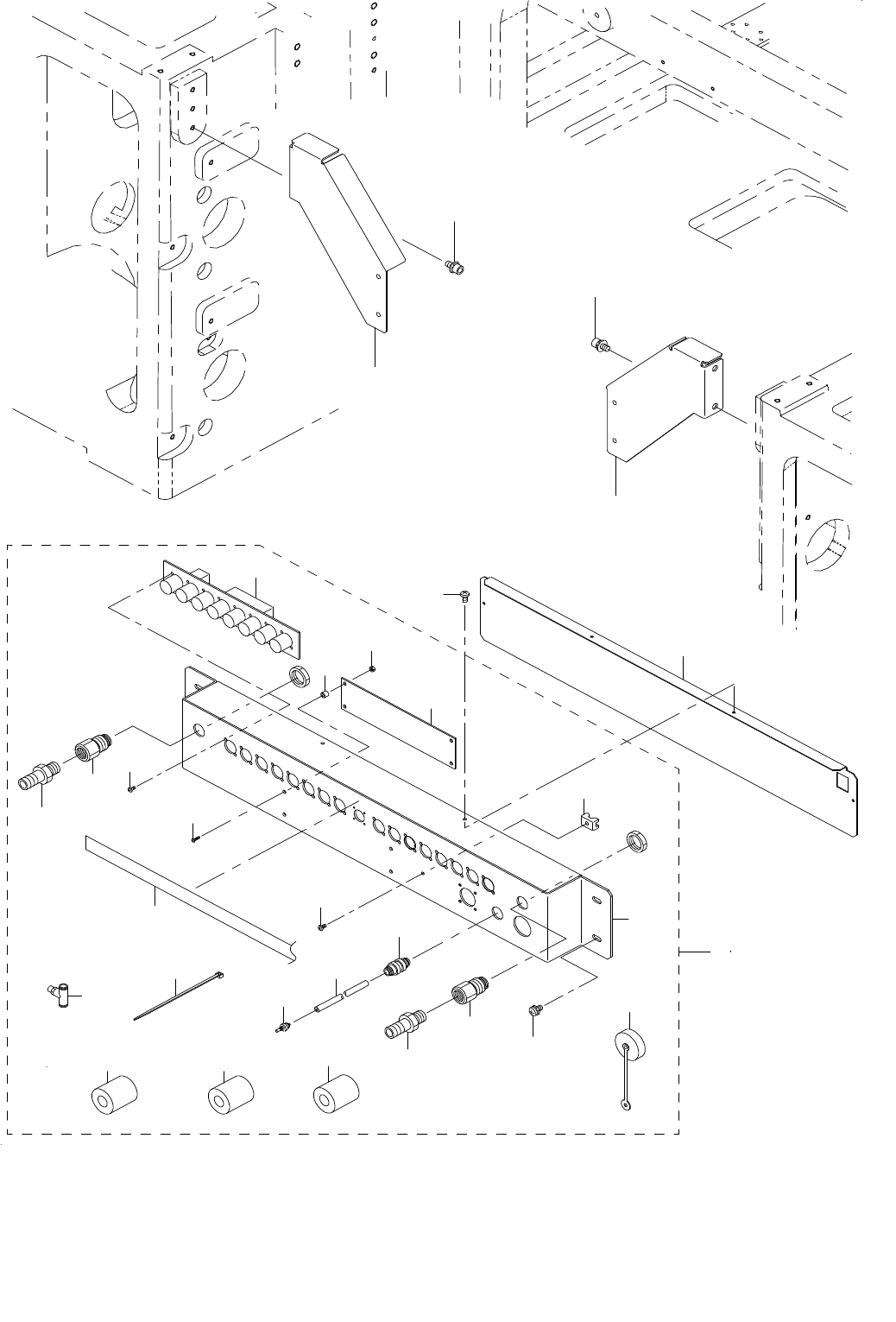

116.CONNECTOR BRACKET COMPONENTS(TYPE M FIXED BANK)
コネクタブラケット関係（メカ固定バンク仕様）
24
16
23
17
4
3
5
6
7
9
10
11
12
13
14
15
8
9
8
22
19 20
21
29
28
18
27
26
27
25
1
2
- 232 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E2508-729-0A0 CONNECTOR BRACKET (30) ASM.
コネクタブラケット組
1
2
#01
E2508-729-AA0 CONNECTOR BRACKET ASM.
コネクタブラケット組
1
3 B4011-210-000 SPACER
基板スペーサ
(4)
4 NM-6030003-SC NUT M3X0.5 TYPE3
六角ナット Ｍ３Ｘ０．５ ３種
(4)
5 SM-4020801-SC SCREW M2 X 8
なべ小ねじ Ｍ２ Ｌ＝８
(4)
6 HX-0029400-00 FIXED BASE
固定ベース
(1)
7 SM-4030601-SC SCREW M3 X 6
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝６
(1)
8 PJ-3010651-06 KNIFE UNION
メスユニオン
(2)
9 E2904-700-000 SOCKET
ソケット
(2)
10 PJ-2300061-00 UNION 06
隔壁用ユニオン ０６
(1)
11 PJ-3050600-04 TEE
チーズ
(1)
12 PJ-0320090-05 NIPPLE
エアカプラニップル
(1)
13 E2642-721-000 CONNECTOR NO. LABEL
コネクタＮＯ．ラベル
(1)
14 BT-0600400-EC TUBE HOSE, BLUE
ウレタンホース 青
(1.3)
15 EA-9500B01-00 CABLE BAND
束線バンド
(4)
16 E8615-715-0A0 FEEDER BANK CIRCUIT BOARD ASM.
フィーダバンク基板組
(2)
17 E8618-721-0A0 FEEDER I/F BOARD ASM.
フィーダＩ／Ｆ基板組
(1)
18 E2508-729-000 CONNECTOR BRACKET (30)
コネクタブラケット
(1)
19
#01
HN-0017900-0B NOISE FILTER
ノイズフィルタ
(2)
20
#01
HN-0017900-0D FERRITE CLAMP
フェライトクランプ
(4)
21
#01
HK-0429900-8A CAP
キャップ
(1)
22
#01
HN-0014900-00 CLAMP FILTER(L)
クランプフィルタ
(3)
23 SM-4860601-SC SCREW M2.6 L=6
なべ小ねじ Ｍ２．６ Ｌ＝６
(16)
24 SL-4051091-SC SCREW M5X0.8 L=10
なべ小ねじセムス Ｍ５Ｘ０．８ Ｌ＝１０
(4)
25 400-94494 CONN ASM FIX BR L
コネクタＢＲ組固定ブラケットＬ
1
26 400-94495 CONN ASM FIX BR R
コネクタＢＲ組固定ブラケットＲ
1
27 SL-6061292-TN SCREW
座金付き六角穴ボルト
4
28 E2737-721-000 BRACKET COVER
ブラケットカバー
1
29 SM-4030601-SC SCREW M3 X 6
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝６
2
