NPM-W2 EJM7DC-MB-05M-00 (2D ( )) 清扫校正板 ●卸下校正治具，放到 设 备外 面，使用附属的吹气毛刷， 除去灰色丙稀校正板，浅色 的丙稀校正板，玻璃校正板 上的灰尘。 ●清扫后，把校正治具 放 回到 原来的位置。 ●不要用手直接接触表 面 。 ( 如果划伤或弄脏的话，有 可能无法正常校正 ) 校正治具 有关的 2D 检查用校正治具 ( 选购件 ) 清扫的说 明。 使用工具 : 吹气毛刷 所需时间 :1 分…
NPM-W2 EJM7DC-MB-05M-00
( ( ))

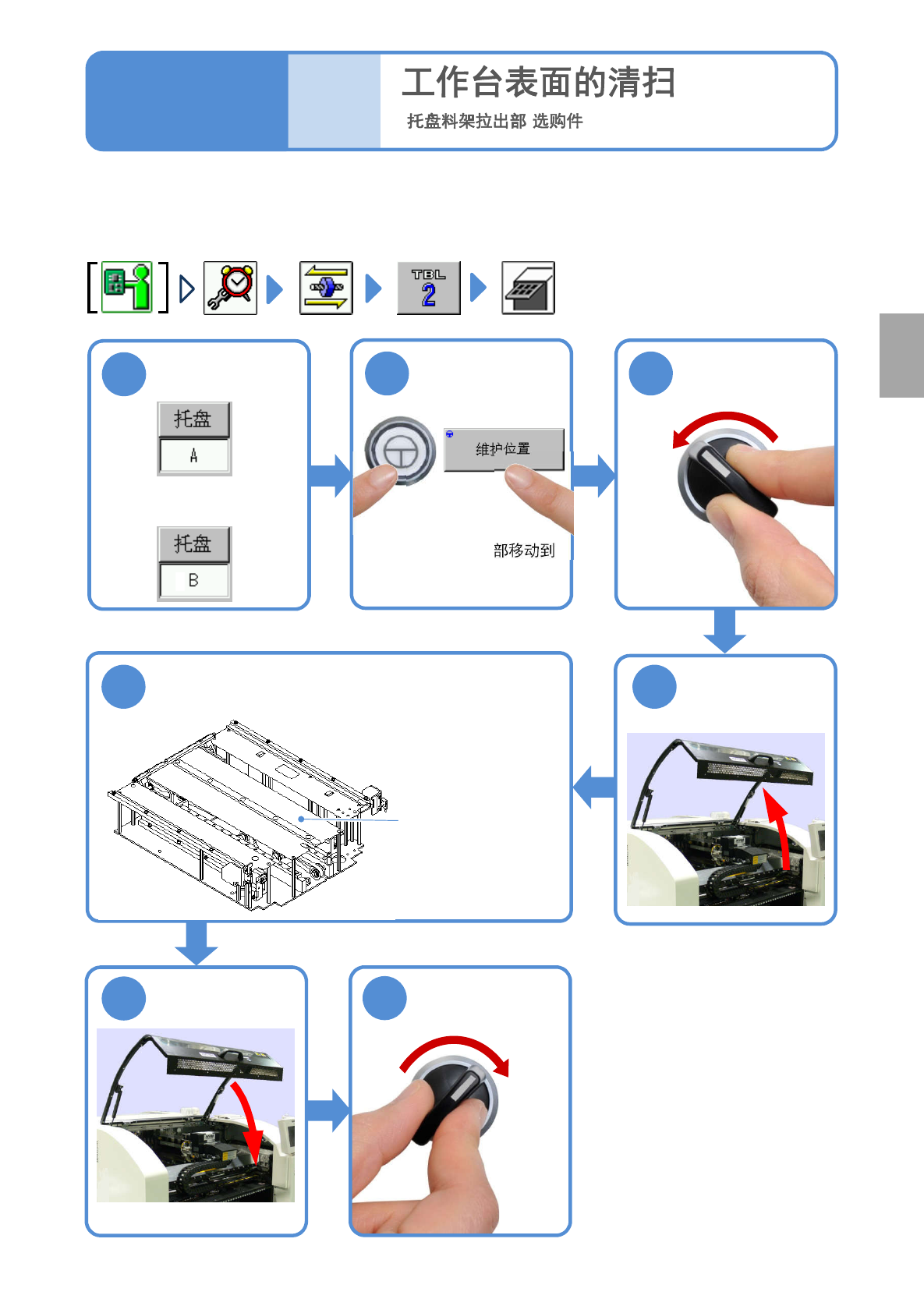

对托盘料架拉出部的工作台表面清扫进行说明。
●清扫前请取出托盘箱后再进行清扫。(→P.6-14)
使用工具:棉纱布等 所需时间:5分钟
维修保养篇
5-6
5-6
OFF
SERVO
SERVO
ON
6
7
1
32
45
双式托盘供料器
时，选择工作台
或者
ENABLING
(把托盘供料器拉出部移动到
维护位置)
清扫工作台表面
●请使用柔软的棉纱布擦拭。
托盘供料器拉出部
工作台的上面
每
1
4
0
小
时
保
养
定
期
检
查
NPM-W2 EJM7DC-MB-05M-00
(2D ( ))
清扫校正板
●卸下校正治具，放到设备外
面，使用附属的吹气毛刷，
除去灰色丙稀校正板，浅色
的丙稀校正板，玻璃校正板
上的灰尘。
●清扫后，把校正治具放回到
原来的位置。
●不要用手直接接触表面。
(如果划伤或弄脏的话，有
可能无法正常校正)
校正治具
有关的2D检查用校正治具(选购件)清扫的说明。
使用工具:吹气毛刷 所需时间:1 分钟
5-7
安装交换台车
(→ P.3-2)
8
3
4
把X轴往内推
1 3
卸下交换台车
(→P.3-2)
5
6
OFF
SERVO
2
SERVO
ON
7
维修保养篇
5-7
NPM-W2 EJM7DC-MB-05M-00
OFF
SERVO
SERVO
ON
( ( ))
有关试点胶板(选购件)的清扫，检查的说明。
使用工具:不要 所需时间:1个部位大约2 分钟
3
●请用目视确认试点胶板上是
否有伤痕和脏污。
有伤痕，脏污的话,有可能会
错误地判断粘着剂的点胶状
态，造成点胶量的反馈发生
问题。
4
按顺时针方向卷动
送带侧的卷盘，放
松试点胶编带
1 2 3
5
ENABLING
●把点胶头移动到更换位置。
送带侧
卷带侧
用棉纱布沾上酒精擦去试点胶板上的污垢
试点胶板
6
按逆时针方向卷动
送带侧的卷盘，卷
紧试点胶编带
7
8
5-8
维修保养篇
5-8
每
1
4
0
小
时
保
养
定
期
检
查
