NPM-W2 EJM7DC-SF-01N-00
安全管理
1-3-3
-1

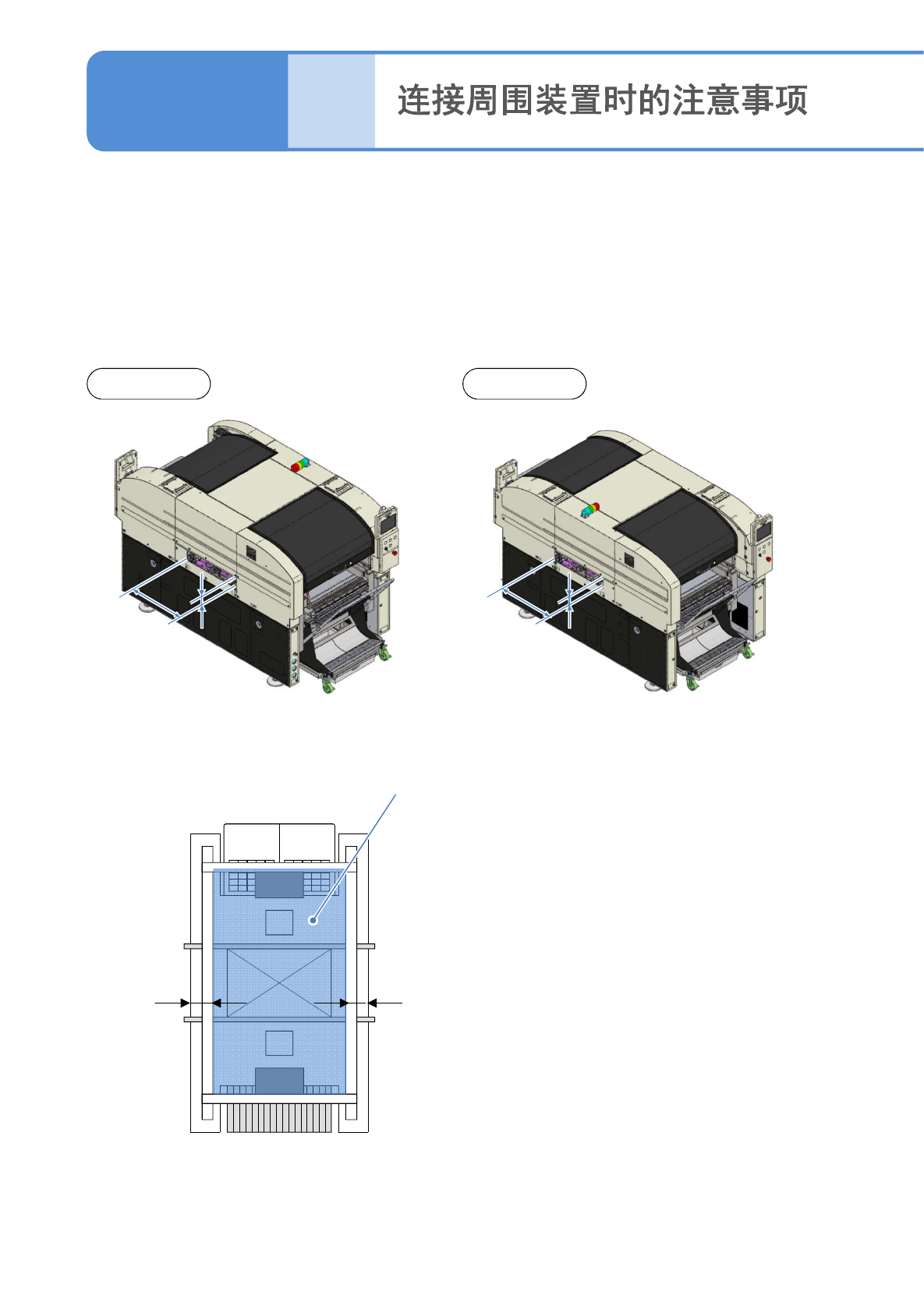

在NPM-W2的左侧和右侧上存在基板搬送的开口部。设备内的贴装头会在下图所示范围内进行高速移动，因
此将手伸进开口部是非常危险的行为。由客户准备准备装置，或者连接传送带之际，请务必采取安全对策。
1-3-3
前侧 后侧
125 mm
125 mm
贴装头可动范围
622 mm
102 mm
622 mm
102 mm
NPM-W2 EJM7DC-SF-01N-00
1-3-3
-2
注意
●请连接满足ISO13849-1或IEC6201等设备安全要求的装置或传送带。
●为了防止从相邻设备或传送带将手伸进NPM-W2的开口部，请务必从NPM-W2基板搬送的开口部
起确保超出600 mm的安全距离。 (参考①)
●如果从NPM-W2的开口部起，只能确保400 ～ 600 mm的安全距离，请在基板搬送的开口部上安装
安全传感器，并向NPM-W2输出安全协调信号。(参考②)
● 请采取对策以防手或手指伸进NPM-W2和装置或传送带间的缝隙。
●请在装置或传送带的搬送轨道上设置通常不能开闭的整体罩。
在设置开闭罩时，如果手能够接触到基板搬送的开口部，则请安装安全开关，以便在打开罩时，
能够向NPM-W2输出安全协调信号。打开罩，NPM-W2即会安全停止。(参考③)
●与设备安全相关的详细条件，以及与本公司设备(CM系列等)相连接时的安全事项，请咨询敝公司。

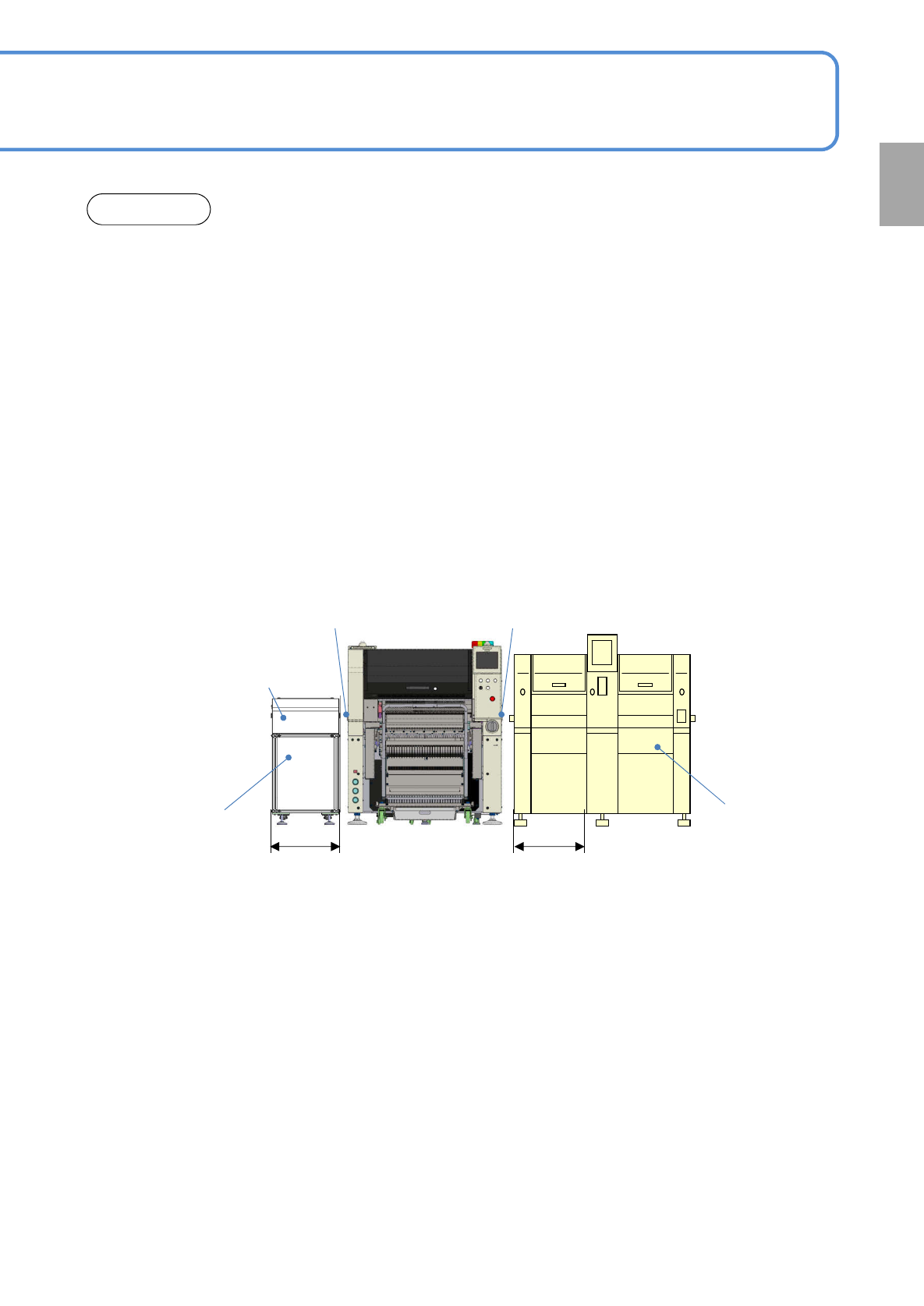

外围装置
(贴装设备)等
基板搬送的开口部 基板搬送的开口部
外围装置
（传送带）等
①600 mm 以上
②400 ～600 mm时，
需要搬送开口传感器
①600 mm 以上
②400 ～600 mm 时，
需要搬送开口传感器
③整体盖
●开闭安全盖时，
安全开关动作
NPM-W2 EJM7DC-SF-01N-00
1-4
-1
使用方面的注意事项
1
1-4
●请勿将溶接机等干扰发生源接近设备。否则，会有可能造成错误动作。
●在设备运转中，主控制器的电源开关、伺服开关和气压开关没有必要请勿设定为OFF。
如果没有电流而发生运转，会成为破损的原因。
●在进行校正作业或非伺服作业情况下操作时，请确认是否有干扰。
如有干扰，会成为破损的原因。
●托盘料架的门通过喷射器而被上锁。如果强制打开，安全盖和喷射器会有破损的可能。
●请勿拆开或者改造设备主体或单元。有可能影响安全性和产品质量。
●数据变更操作，需要经过专门培训获得许可后再进行。
错误输入会造成错误动作的原因。
●请勿堵住空气排气口和吸气口。可能造成电气箱内的温度上升，是发生异常动作的原因。
●运转中请勿把伺服开关设定为OFF。可能造成设备电流不良。请设定为暂时停止状态(中途停止或循环停
止)或者运转停止状态后再设定为OFF。
●在使用喷雾器或加湿器等时，请注意水质。尤其是超声波加湿器等喷射的水，受其水质的影响，钙或镁
的硬度成分、硅石以及碳酸盐、铁分等被喷射到空气中后，会化为粉尘而附着到设备上，由此而导致滑
动部或光学系统等发生功能障碍。
●请勿在包含有从硅酮系列材料 (硅酮粘合剂、硅酮油、硅酮粉等) 排放出的、经气化后的低分子硅氧烷的
环境中使用。如果低分子硅氧烷附着到设备的电气触点部或光学元件上，将会导致触点障碍或功能障碍。
●以下的场合，不属于本公司负责范围。
・使用时的错误，以及不正当的修理、改造而引起的故障及损伤
・事业利益的损失、保存内容的变化和消失等设备的使用或者不可使用而造成的损害
・购入后设置场所的移动，运输、掉落等而引起的故障及损伤
・因火灾，地震，水灾，雷击，或者其他的天灾、公害、瓦斯侵害(腐蚀性气体、卤素气体等)、异常电
压、使用指定以外的电源(电压、频率)等而引起的故障及损伤
・车辆、船舶等运输而引起的故障及损伤。
・由于不遵守本产品附属的使用说明书所记载事项而造成的损害
