NPM-W2 EJM7DC-SF-01N-00 1-9-3 -2 识别元件。 多功能识别照相机 吸嘴交换器单元 收藏或更换吸嘴。 轻量 16/12 吸嘴贴装头用 8 吸嘴贴装头用 3 嘴贴装头用 Y 轴驱动 单元 把贴装头 往 Y 方向移动。 贴装头 在元件的供给位置，吸嘴吸着元件， 在基板进行元件的贴装。 ●有轻量 16 、 1 2 、 8 、 3 吸嘴贴装头。 X 轴驱动 单元 把贴装头 往 X 方向移动。 料架盖 机器启动…
NPM-W2 EJM7DC-SF-01N-00
各部位
名称
1
1-9-3
-1
1-9-3

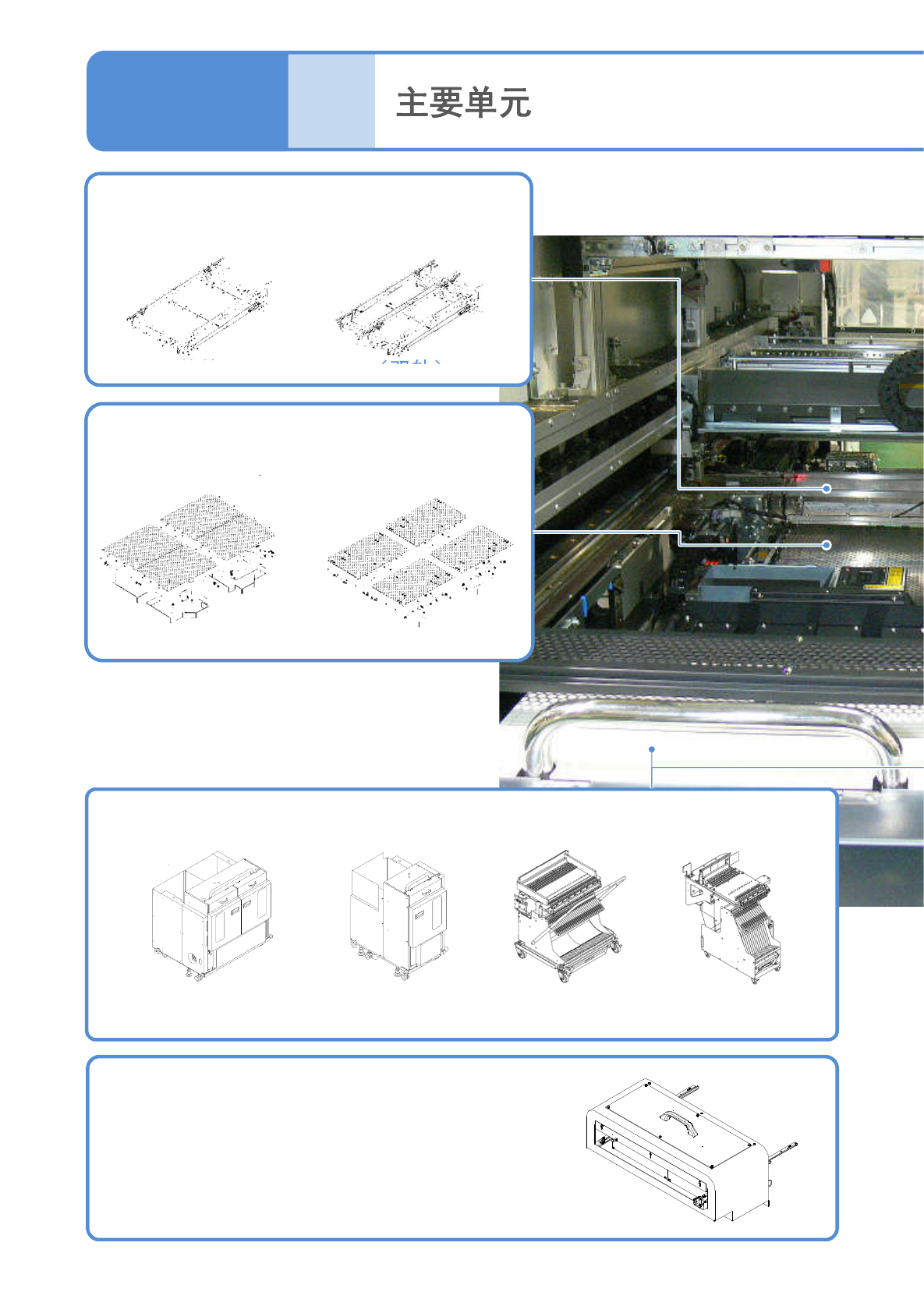

基板支架(单轨/双轨)
通过支撑块和支撑销，支撑基板背面。
基板传送带
传入、夹紧、传出基板。
延长传送带(单轨/双轨)
下述目的连接时，在设备的左右安装延长传送带。
・使长度超过220 mm的基板在上游待机。(设置在上游)
・确保设备的可动部的安全距离。
●设置在生产线最前端和最后端的NPM-W2。
供给部
供给贴装元件。
●后侧的供给形态，随设备规格不同而异。
单式托盘供料器
(后侧)
双式托盘供料器
(后侧)
13站供给单元
(后侧)
交换台车
(前侧、后侧)
（双轨）(单轨)
（双轨）(单轨)
NPM-W2 EJM7DC-SF-01N-00
1-9-3
-2
识别元件。
多功能识别照相机
吸嘴交换器单元
收藏或更换吸嘴。
轻量16/12
吸嘴贴装头用
8吸嘴贴装头用
3嘴贴装头用
Y轴驱动
单元
把贴装头
往Y方向移动。
贴装头
在元件的供给位置，吸嘴吸着元件，
在基板进行元件的贴装。
●有轻量16、12、8、3吸嘴贴装头。
X轴驱动
单元
把贴装头
往X方向移动。
料架盖
机器启动时，确保机器主体内部
的安全。
NPM-W2 EJM7DC-SF-01N-00
1-9-3
-3
各部位
名称
2
1-9-3
安全盖
（选购件）
擦拭站
（选购件）
为了防止粘着剂飞散在主体内
部，擦去从点胶嘴尖端溢出的
粘着剂。
读取从检查头被
检查基板的图像，
进行图像处理、
识别、导出检查
结果。
检查BOX
（选购件）
不需要交换台车或托盘供料器时，盖住装置开口部，
确保安全。
●托盘供料器规格的后侧安全盖是个别对应。
■前侧
■后侧
●点胶头规格
●检查头规格
●无贴装头规格
●点胶头规格
●无贴装头规格
