NPM-W2 EJM7DC-SF-01N-00 1-4 -5 3 1 - 4 ●为了防止吸着元件落下，即使按下 紧急停止开关真空泵的马达也不会停止运转。 各部位马达操作的注意事项 ●以下连接器，电源不会被切断。 ・ CPU BOX 用电源连接 器 ・ 托盘用电源连接器 ・ 检查 BOX 用电源连 接器 各部位连接器操作的注意事 项 ●如果按紧急停止开关，以下马达会 停止运转。 ・ X 轴、 Y 轴马达 ・ 贴装头 Z 轴、 θ 轴马达 …
NPM-W2 EJM7DC-SF-01N-00
1-4
-4

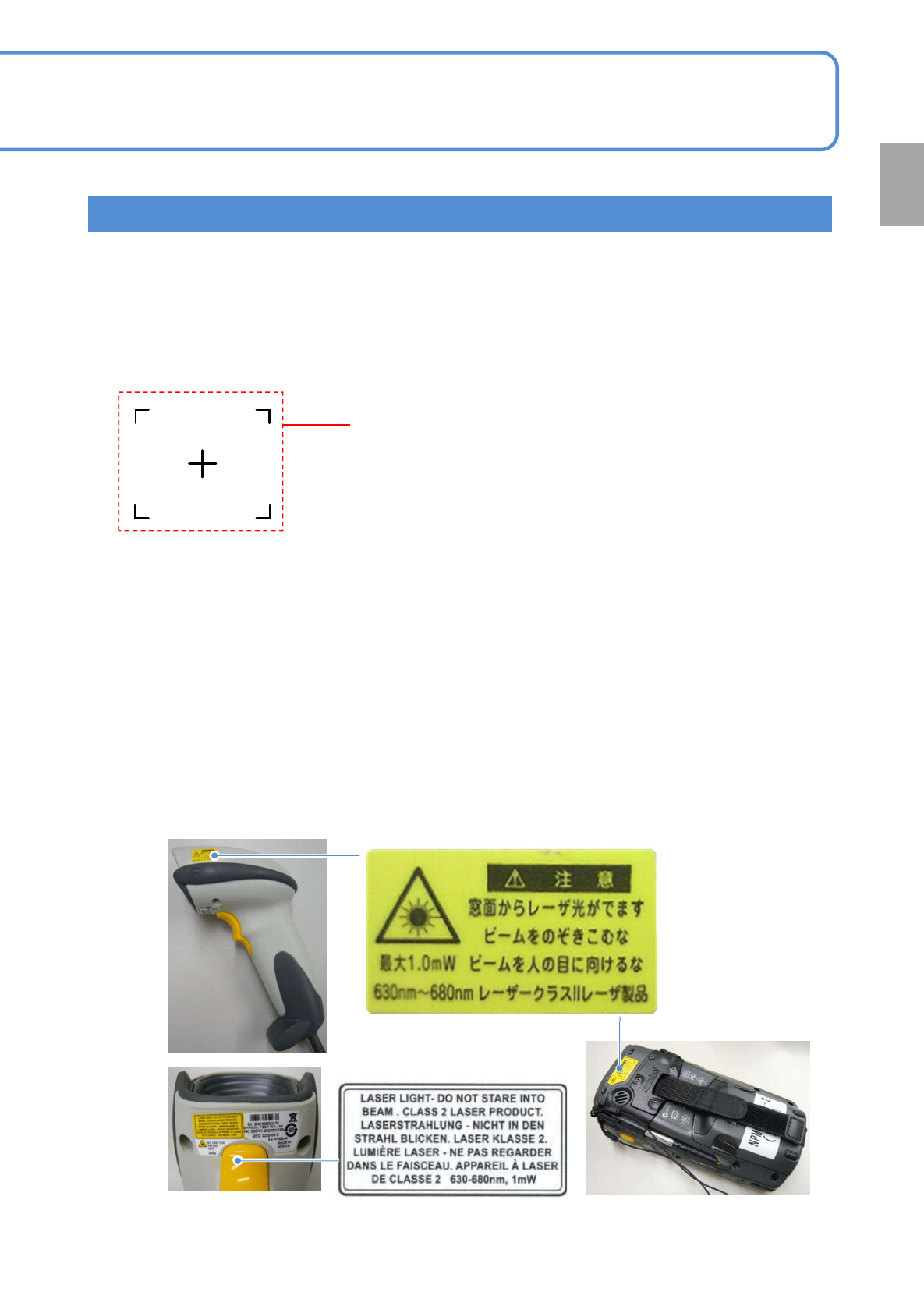

扫描器操作的注意事项
■请勿从激光正面窗口看向导光。
●向导光(激光)有损伤眼睛的危险。
●对象物若有变化，向导光自动照射。另外，变化消失后经过2秒钟，会自动停止照射。
有线扫描器、无线扫描器，都是依据IEC60825-1 Class2激光产品制造的产品。
向导光
(显示向对象物照射的形状)
■请勿向人的眼睛照射向导光。
●如果向导光(激光)对眼睛照射，眼睛有受伤的危险。
■请勿拆开扫描器。
●如果拆开扫描器，向导光对眼睛照射，眼睛有受伤的危险。
■除了有必要的情况以外，请把NPM-W2主体侧的连接器保持连接状态。
●如果反复插拔连接器，可能会造成通信异常。
●如果在不得已的情况下需要差拔连接器时，请务必将设备电源置于OFF。
有线扫描器 无线扫描器
NPM-W2 EJM7DC-SF-01N-00
1-4
-5
3
1-4
●为了防止吸着元件落下，即使按下紧急停止开关真空泵的马达也不会停止运转。
各部位马达操作的注意事项
●以下连接器，电源不会被切断。
・ CPU BOX用电源连接器
・托盘用电源连接器
・检查BOX用电源连接器
各部位连接器操作的注意事项
●如果按紧急停止开关，以下马达会停止运转。
・X轴、Y轴马达
・贴装头Z轴、θ轴马达
・传送带马达
・宽度调整马达
（设备内部）
真空泵
前侧
NPM-W2 EJM7DC-SF-01N-00
1-4
-6
