DECAN_F2_Trouble(Chi_Ver8.2).pdf - 第126页
1-104 Advanced Flexible Placer DEC AN F2 Troubleshooting Guide 从气压表 (AIR PRESSURE) 确认压缩 气的供应是否正常 (0.45~0.55Mp a) 。 1: 压力减少 ( 逆时针方向 ) 2: 压力增加 ( 顺时针方向 ) $6021 Since a part is picked up by the head s pindle nozzle, it is …
1-103
MMI
错误码（
Error Code
）和问题解决
$6020 在Head $H没有吸嘴而不能PUT. [FREEZE LEVEL]
[原因 ]
将要PUT吸嘴时，实际在Head上没有吸嘴的情况。
[措施方法]
按”STOP”按钮关闭蜂鸣器。
“按”RESET”按钮把设备转换成”IDLE”方式。
用手确认该Head上有没有吸嘴。
相应的磁头上实际不存在吸嘴，但ANC菜单的对话框中设置为相应磁头上已贴
装吸嘴，那么确认’No real motion(Manual)’后选择有错误发生磁头序号标识的吸
嘴所在的槽，再点击<Put>按钮重新进行ANC设定。
$6021 元件被头部轴杆的吸嘴吸取，因此无法把吸嘴返还给ANC。 [FREEZE LEVEL]
[原因 ]
把头部轴杆的吸嘴返还给ANC时，吸嘴上有元件被吸取
[措施方法]
按”STOP”按钮关闭蜂鸣器。
按”RESET”按钮把设备转换成”IDLE”方式。
请确认头部轴杆的吸嘴上是否有元件被吸取。

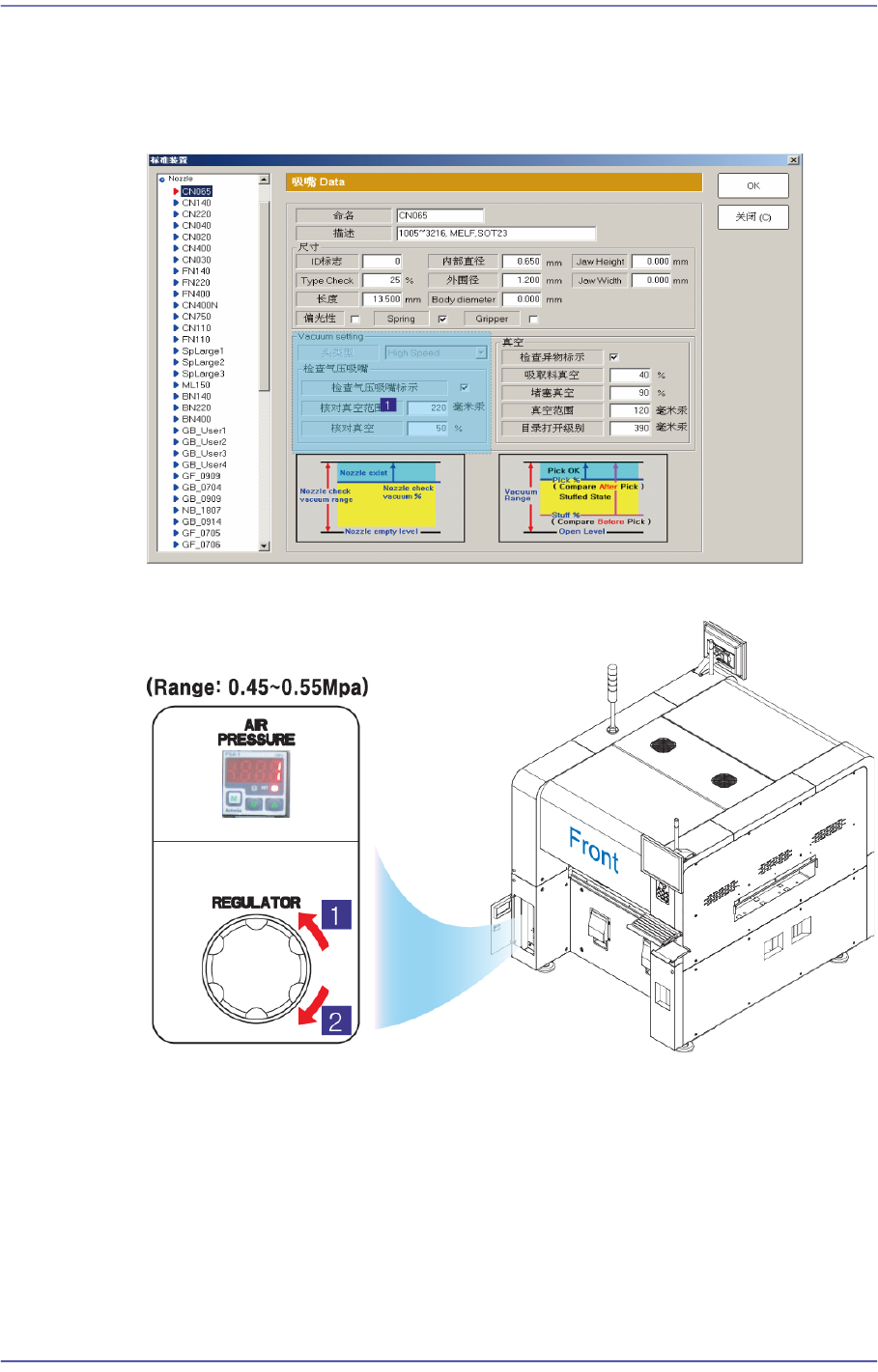

选择’System Setup’ 菜单中的 ‘Device’子菜单后，再选择’Nozzle’选项，然后在
’Nozzle’对话框中确认’Check Vacuum’值。
1-104
Advanced Flexible Placer DECAN F2 Troubleshooting Guide
从气压表(AIR PRESSURE) 确认压缩气的供应是否正常 (0.45~0.55Mpa)。
1:
压力减少
(
逆时针方向
)
2:
压力增加
(
顺时针方向
)
$6021 Since a part is picked up by the head spindle nozzle, it is not possible to return the
nozzle to the ANC. [FREEZE LEVEL]
[原因 ]
A part is picked up by the nozzle when returning the head spindle nozzle to the ANC.
[措施方法]
按”STOP”按钮关闭蜂鸣器。
按”RESET”按钮把设备转换成”IDLE”方式。
1-105
MMI
错误码（
Error Code
）和问题解决
Check whether a part is picked up by the head spindle nozzle.
选择’System Setup’ 菜单中的 ‘Device’子菜单后，再选择’Nozzle’选项，然后在
’Nozzle’对话框中确认’Check Vacuum’值。
从气压表(AIR PRESSURE) 确认压缩气的供应是否正常 (0.45~0.55Mpa)。
1:
压力减少
(
逆时针方向
)
2:
压力增加
(
顺时针方向
)
$6030 在Head $H上有吸嘴。但没有进行PUT。 [FREEZE LEVEL]
[原因 ]
吸嘴PUT动作后，未对准ANC槽的中心或因不适当的高度设定等无法进行吸嘴
ANC动作实际上磁头上存在吸嘴的情况或
