1-111 MMI 错误码 （ Error Code ） 和问 题解决 如果是发生其它传送带破损等异常情况时， 请与指定的 C/S 公司或当地代理店 (Local Agent) 联系。 $6572 Head $H 的喷嘴种类确认错误。 [FREEZE LEVEL] [ 原因 ] Head 喷嘴替换后执行喷嘴种类检查过程中发生错误时 [ 措施 方法 ] 请确认 Fly Camera 的照明状态。 如果是发生其它传送带破损等…
1-110
Advanced Flexible Placer DECAN F2 Troubleshooting Guide
[措施方法]
执行$6040措施方法。
$6520 因为Head上没有吸嘴不能进行PUT。[FREEZE LEVEL]
[原因 ]
手动动作中发生的与$6020同样的错误。
[措施方法]
请参考$6020的[原因]和[措施方法]。
$6530 Head上有吸嘴。但没有进行PUT。[FREEZE LEVEL]
[原因 ]
手动动作中发生的与$6030同样的错误。
[措施方法]
请参考$6030的[原因]和[措施方法]。
$6560 因Head上有吸嘴，不能进行GET。[FREEZE LEVEL]
[原因 ]
手动动作中发生的与$6060同样的错误。
[措施方法]
请参考$6060的[原因]和[措施方法]。
$6570 Head上没有吸嘴。但没有进行GET。[FREEZE LEVEL]
[原因 ]
手动动作中发生的与$6070同样的错误。
[措施方法]
请参考$6070的[原因]和[措施方法]。
$6571 Head $H的喷嘴种类不一致。 [FREEZE LEVEL]
[原因 ]
替换head喷嘴后执行喷嘴种类检查结果与设定的喷嘴不一致时
[措施方法]
请确认使用的喷嘴与设定的喷嘴是否一致。
请在‘System Setup’菜单的‘Device’ 辅助菜单确认喷嘴内、外径设定值。
1-111
MMI
错误码（
Error Code
）和问题解决
如果是发生其它传送带破损等异常情况时，请与指定的C/S公司或当地代理店
(Local Agent)联系。
$6572 Head $H的喷嘴种类确认错误。 [FREEZE LEVEL]
[原因 ]
Head喷嘴替换后执行喷嘴种类检查过程中发生错误时
[措施方法]
请确认Fly Camera的照明状态。
如果是发生其它传送带破损等异常情况时，请与指定的C/S公司或当地代理店
(Local Agent)联系。
$6609 Head上没有吸嘴。 [FREEZE LEVEL]
[原因 ]
Z Offset 校正时，因ANC的4号槽中没有登录CN040吸嘴，所发生的错误。
[措施方法]
按”STOP”按钮关闭蜂鸣器。
按”RESET”按钮把设备转换成”IDLE”方式。

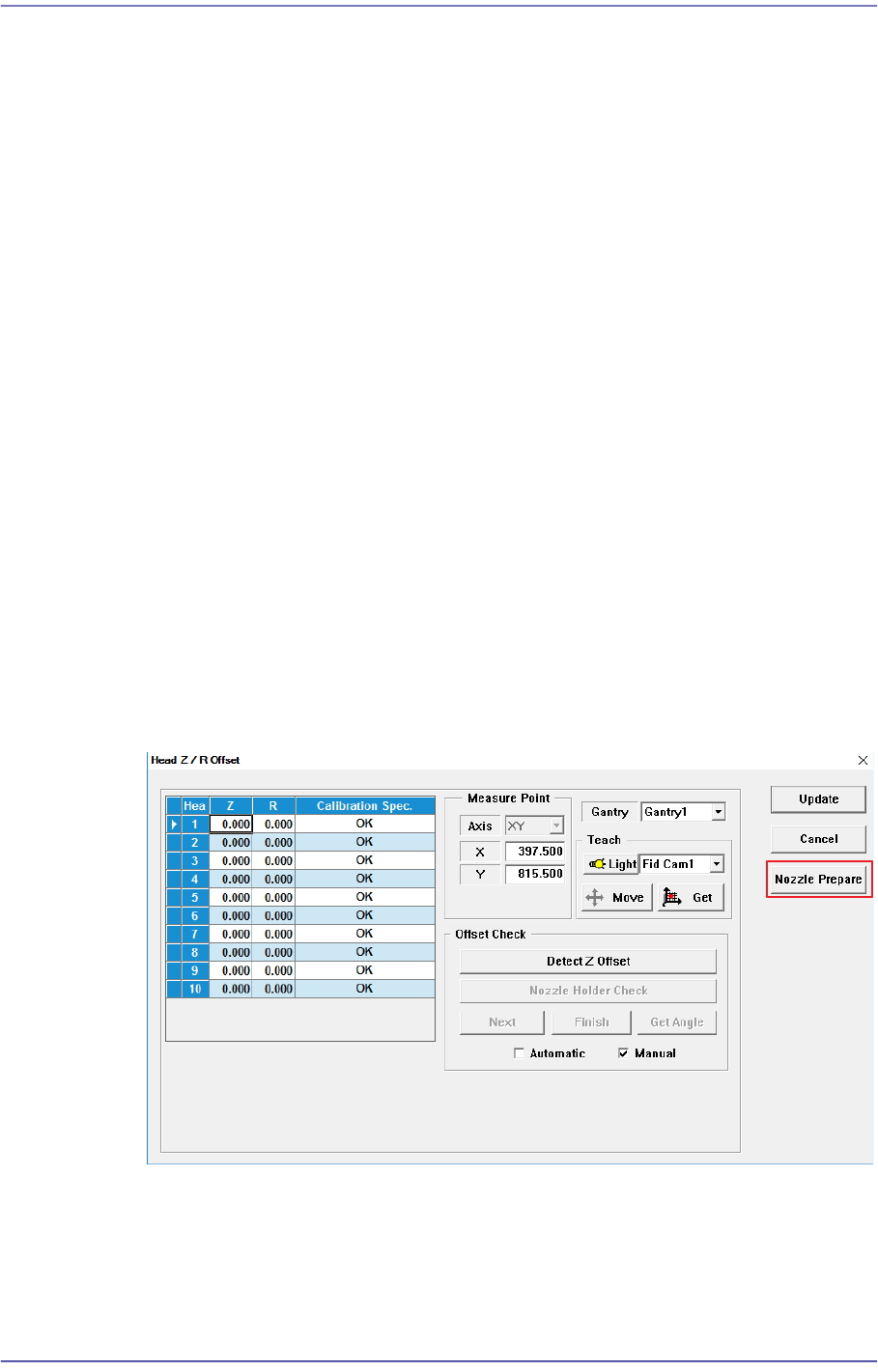

在Z Offset画面中点击<Nozzle Prepare>按钮会自动登录CN040吸嘴。

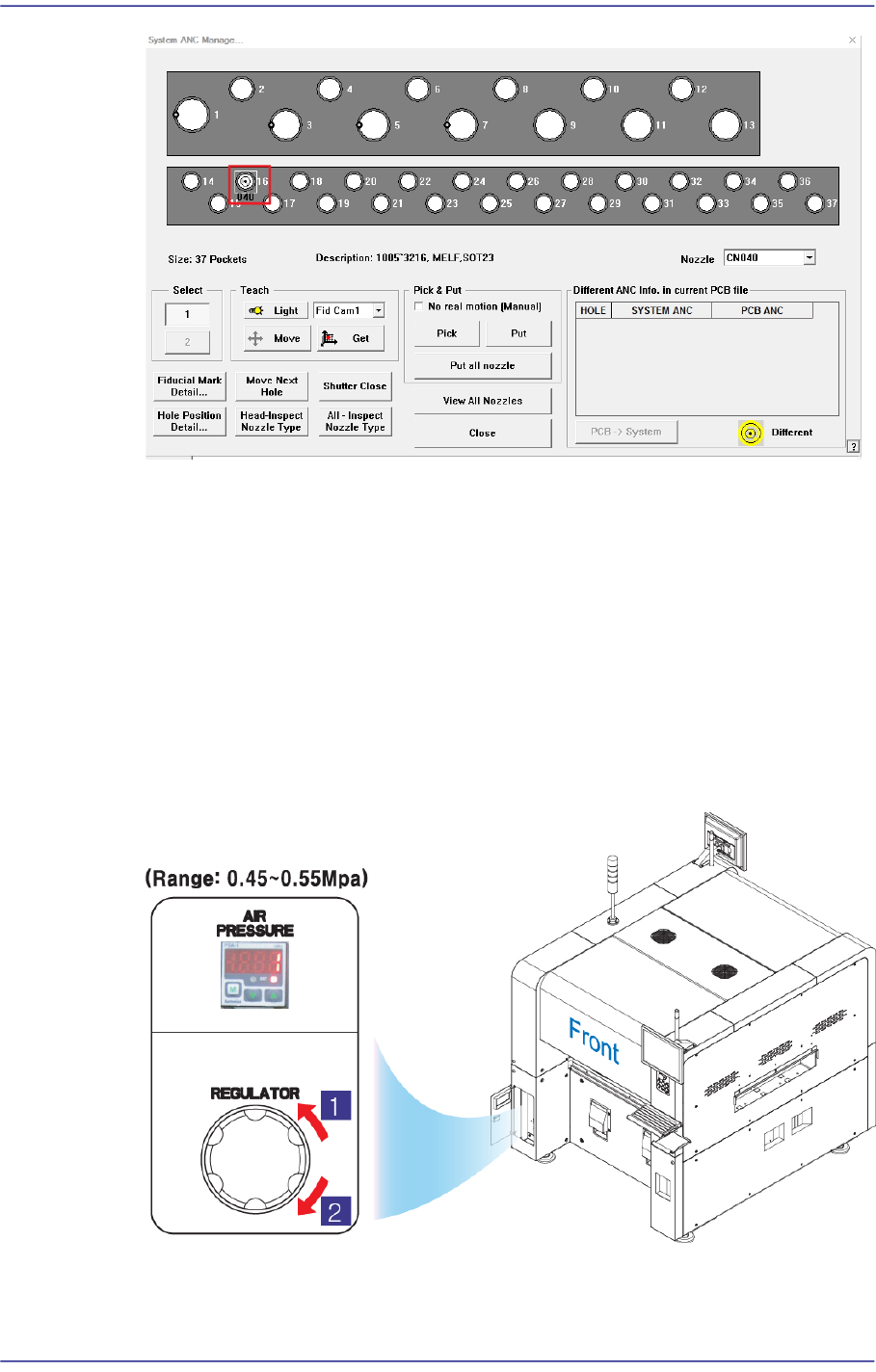

或者执行’ANC Manager’ 对话框，在对应ANC的4号Hole上登录CN040。
1-112
Advanced Flexible Placer DECAN F2 Troubleshooting Guide
$660a 测量Head的Z轴高度时，发生空压错误。 [FREEZE LEVEL]
[原因 ]
要测量的Head空压不动作或处于额定压力(500 mmHg 以上)以下所以不能进行
校正时。
[措施方法]
按”STOP”按钮关闭蜂鸣器。
按”RESET”按钮把设备转换成”IDLE”方式。
从气压表(AIR PRESSURE) 确认压缩气的供应是否正常 (0.45~0.55Mpa)。
1:
压力减少
(
逆时针方向
)
2:
压力增加
(
顺时针方向
)
