246 245 外型及安装尺寸 CDQ3H&CDQ3EH CB 级自动转换开关 a b CD Q 3 H B 6 3 ~ 80 0 81 162 CDQ3H&CDQ3EH 的外形及安装尺寸 CDQ3HB 800A 800A A B D L C H1 H2 CDQ3HB-800 4P 790 740 420 325 300 195 28 CDQ3HB-800 3P 720 670 420 325 300 195 28 外型…
244243

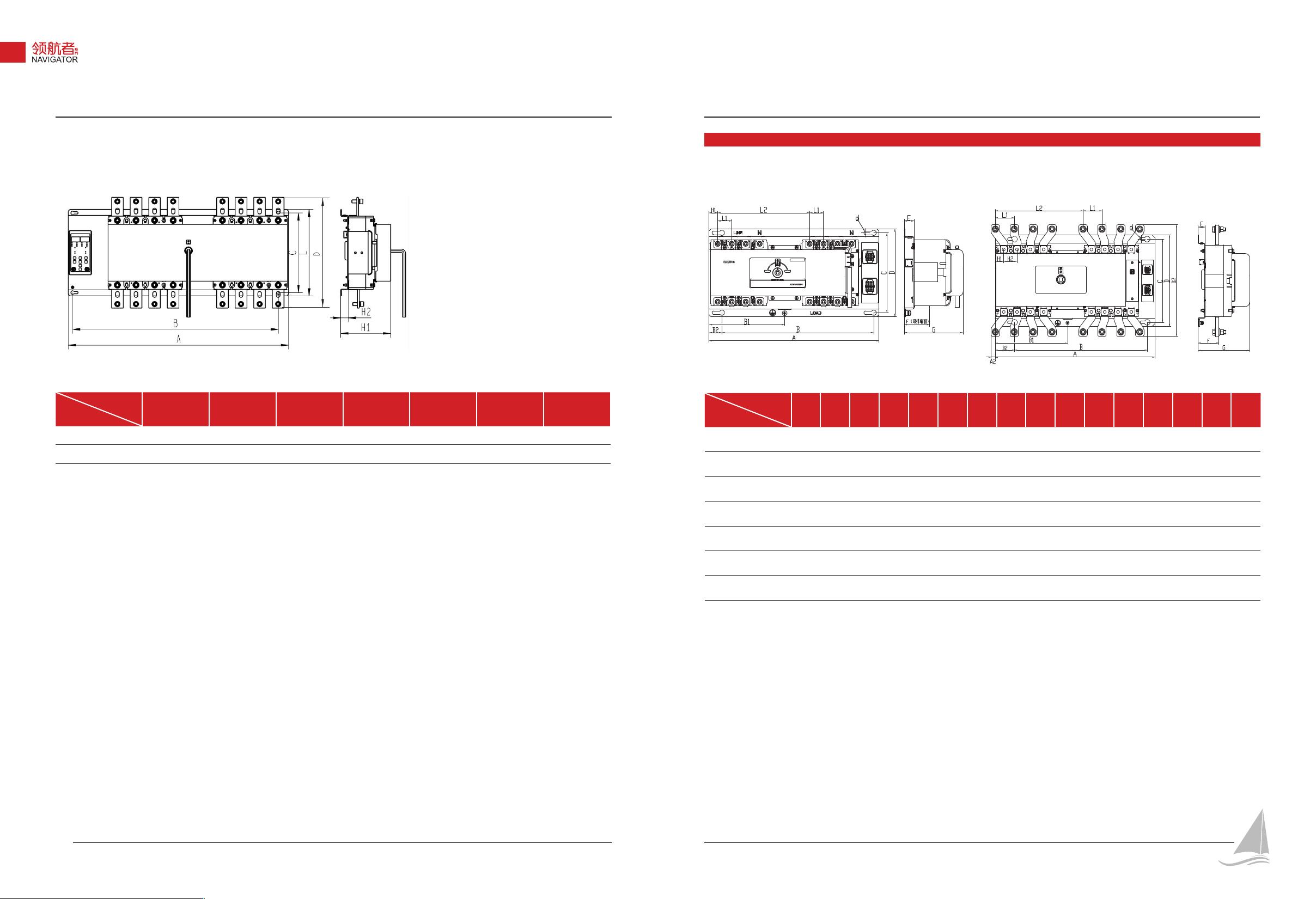

CDQ3HB 整体式
800A
800A
尺寸
规格
A B D L C H1 H2
CDQ3HB-800 4P 830 780 420 325 300 195 28
CDQ3HB-800 3P 760 710 420 325 300 195 28
外型及安装尺寸
CDQ3H&CDQ3EH CB 级自动转换开关

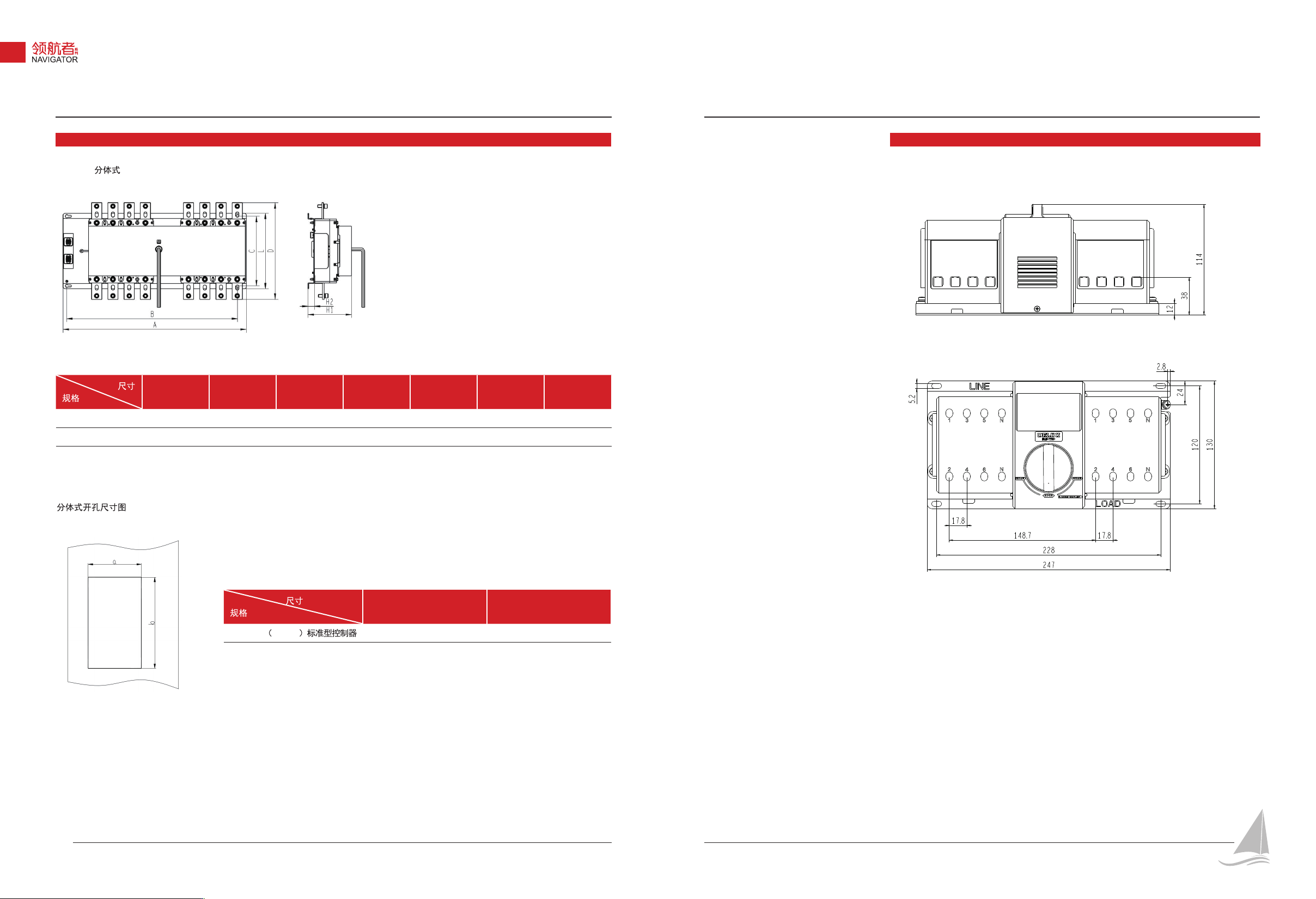

CDQ3HB 分体式
63~400A
63~630A
630A
尺寸
规格
A A2 B B1 B2 C D D2 E F G L1 L2 H1 H2 d
CDQ3HB-63S/F 335 - 282 143 36.5 200 220 - 25 49 121 25 180 15.5 - 9
CDQ3HB-100S 335 - 282 143 36.5 200 220 - 25 49 121 25 180 15.5 - 9
CDQ3HB-100F 375 - 325 163 34 200 220 - 25 53.5 148 30 196 20 - 9
CDQ3HB-250S 425 - 380 189 32 200 220 - 25 48 130 35 230 21.5 - 9
CDQ3HB-250F 425 - 380 189 32 200 220 - 25 48 148 35 230 21.5 - 9
CDQ3HB-400F/N 575 - 478 260.5 69.5 300 330 - 25 62 185 48 316 30.5 - 10
CDQ3HB-630F/N 575 14.5 478 260.5 69.5 300 330 402 25 77 185 68 316 30.5 48 10
DELIXI
DELI XI ELECTRIC LTD
A B C D D2 E FA
G L1 L2 H1 H2
d
B1 B2
E:\CDQ3HB-250\说明书\说明书用.dwg, 2016-10-31 08:47:23, PDFCreator
DELIXI
DELI XI ELE CTRIC LTD
A B C D D2 E F
A
G L1 L2 H1 H2
d
B1 B2
E:\CDQ3HB-250\说明书\说明书用.dwg, 2016-10-31 08:47:23, PDFCreator
CDQ3H&CDQ3EH 的外形及安装尺寸
外型及安装尺寸
CDQ3H&CDQ3EH CB 级自动转换开关
246245
外型及安装尺寸
CDQ3H&CDQ3EH CB 级自动转换开关
a b
CDQ3HB
63~800 81 162
CDQ3H&CDQ3EH 的外形及安装尺寸
CDQ3HB
800A
800A
A B D L C H1 H2
CDQ3HB-800 4P 790 740 420 325 300 195 28
CDQ3HB-800 3P 720 670 420 325 300 195 28
外型及安装尺寸
CDQ3H&CDQ3EH CB 级自动转换开关
CDQ3H&CDQ3EH 的外形及安装尺寸
CDQ3EH-63 的外形及安装尺寸
2 4 6 N
N5
3
1
1 3 5
N
N
6
4
2
常用合闸 备用合闸
双分位置
自动状态下请勿手工操作
2 4 6 N
N53
1
1 3 5
N
N
64
2
常用合闸 备用合闸
双分位置
自动状态下请勿手工操作
248247
使用与维护
CDQ3H&CDQ3EH CB 级自动转换开关
注意事项
当您订货时应注明所选用产品的型号、规格、数量，如有对正常使用条件或技术规格以外的需求，
请直接咨询公司相关部门。
请于正常使用产品前仔细阅读产品说明书，并关注以下问题：
自动转换开关可在 85%-110% 额定工作电压下可靠工作。
自动转换开关使用过程中，应严格注意进、出线端 N 极标志 ( 三极产品须在接线柱“N”处接入
零线 )，四极产品中性线不得共用，并确认接地良好。产品在使用过程中应定期 ( 如每运行三个
月 ) 进行一般性检查，请利用试验按钮或是手动、自动转换电源依次检查产品是否正常运行。

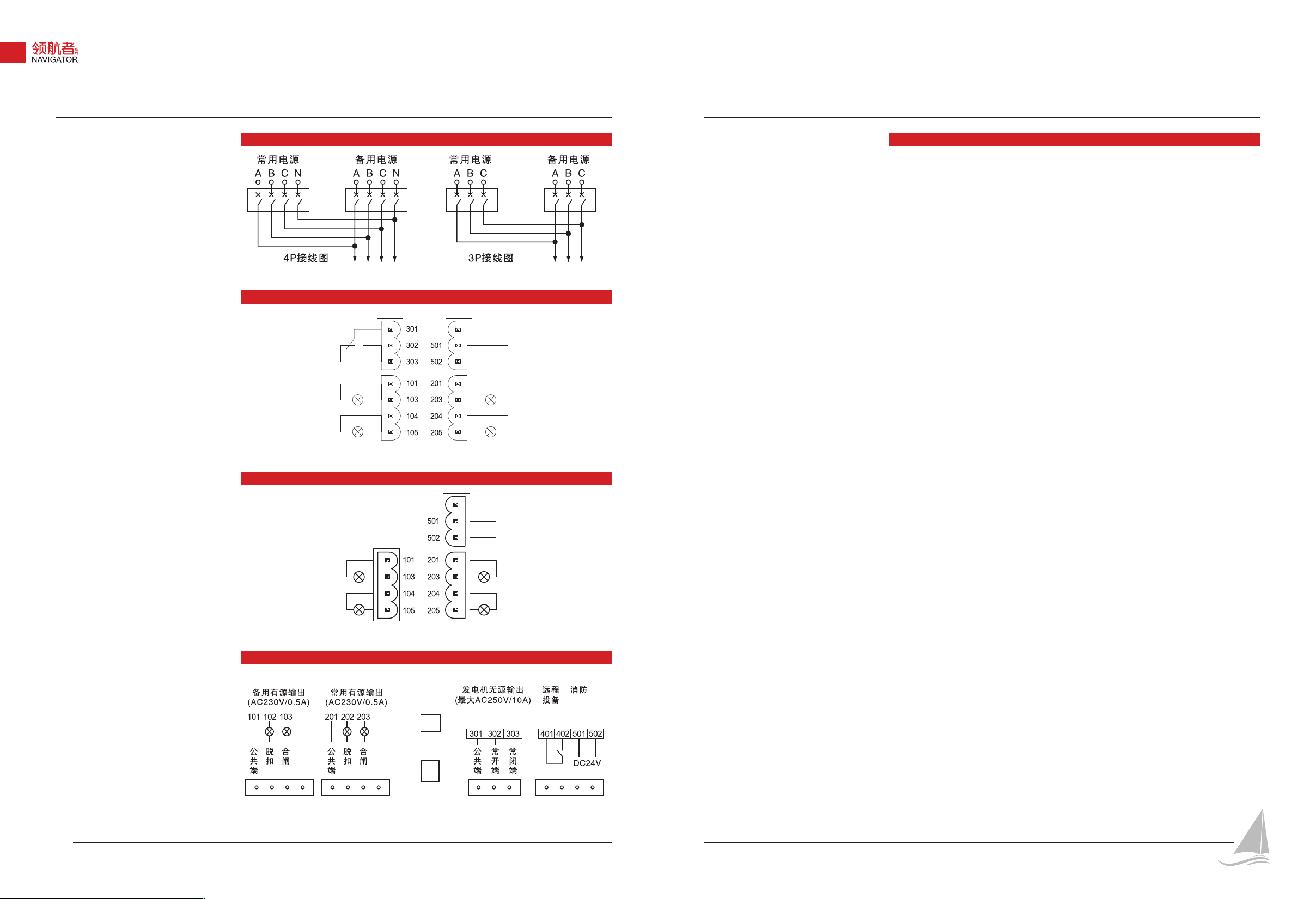

接线图
CDQ3H&CDQ3EH CB 级自动转换开关
主回路连接
CDQ3EH-B 型二次端子连接
CDQ3H-A 型二次端子连接
CDQ3H-B 型二次端子连接
双分
双分
联动
（ＤＣ２４Ｖ）
发电机信号 ( 选配 )
※ 三极产品须在接线柱“N”处接入零线
消防联动（DC24V）
消防联动（DC24V）
常用合闸指示
常用合闸指示
备用合闸指示
备用合闸指示
常用电源指示
常用电源指示
备用电源指示
备用电源指示
