240 239 界面与设置 CDQ3H&CDQ3EH CB 级自动转换开关 界面与设置 指示灯 “自动”表示自动指示，灯灭为手动 “消防”表示消防联动功能启动指示 “自复 / 不自复”灯亮表示开关工作模式为自投自复，灯灭为自投不自复 “常用”表示常用电源上端带电，灯灭为失压，灯闪为断相、欠压、过压 “备用”表示备用电源上端带电，灯灭为失压，灯闪为断相、欠压、过压 “合闸”表示开关在合闸位置，灯灭为在分闸位置 “脱扣”灯闪表示开关…

100%1 / 11
238237
产品选型及技术参数
CDQ3H&CDQ3EH CB 级自动转换开关
保护功能
过载保护
■ ■
瞬时保护
■ ■
过压保护 -
■
（出厂设定 264V）
欠压保护 -
■
（出厂设定 184V）
失压保护
■ ■
缺相保护
■ ■
开关熔焊保护 -
■
（两侧脱扣指示灯闪烁）
开关拒动保护 -
■
（两侧脱扣指示灯闪烁）
电源故障报警 -
■
脱扣故障报警 -
■
参数设定
转换延时 T1 时间可调 -
■
0~30s（出厂设定 3s）
返回延时 T2 时间可调 -
■
0~30s（出厂设定 3s）
发电机启动延时 T3 - 15s 不可调
发电机停止延时 T4 -
15s 不可调
尺寸（mm） CDQ3EH
外形尺寸（WxHxD） 247×130×114
安装尺寸（WxH） 228×120
产品相间距 17.8
- 无此选项
■ 标配
□ 选配
1）
2P 为特制产品
2）
2P/3P/4P 产品尺寸一致
3）
A 型控制器备用侧单相采样
1）
2P 为特制产品
2）
2P/3P/4P 产品尺寸一致
壳架电流 额定工作电流
断路器
脱扣曲线
极数
A 型 B 型
订货编码 订货编码
63AF
10 C
2P
1) 2)
CDQ3EHA63C1042P CDQ3EHB63C1042P
… … … …
63 D CDQ3EHA63D6342P CDQ3EHB63D6342P
10 C
3P
2)
CDQ3EHA63C103 CDQ3EHB63C103
… … … …
63 D CDQ3EHA63D633 CDQ3EHB63D633
10 C
4P
CDQ3EHA63C104 CDQ3EHB63C104
… … … …
63 D CDQ3EHA63D634 CDQ3EHB63D634
订货编码
产品选型及技术参数
CDQ3H&CDQ3EH CB 级自动转换开关
240239
界面与设置
CDQ3H&CDQ3EH CB 级自动转换开关
界面与设置
指示灯
“自动”表示自动指示，灯灭为手动
“消防”表示消防联动功能启动指示
“自复 / 不自复”灯亮表示开关工作模式为自投自复，灯灭为自投不自复
“常用”表示常用电源上端带电，灯灭为失压，灯闪为断相、欠压、过压
“备用”表示备用电源上端带电，灯灭为失压，灯闪为断相、欠压、过压
“合闸”表示开关在合闸位置，灯灭为在分闸位置
“脱扣”灯闪表示开关过载或短路脱扣
按键
“自动 / 手工”键：操作使控制器在手工和自动状态间切换
其它预设
转换延时时间：延时时间默认为 3s，调节范围为 0~30s
返回延时时间：延时时间默认为 3s，调节范围为 0~30s
指示灯
“自动”表示自动指示，灯灭为手工
“消防”表示消防联动功能启动指示
“常用”表示常用电源上端带电，灯灭为失压，灯闪为断相、欠压、过压
“备用”表示备用电源上端带电，灯灭为失压，灯闪为断相、欠压、过压
“合闸”表示开关在合闸位置，灯灭为在分闸位置
“故障”灯闪表示开关拒动作
按键
“自动 / 手工”键：操作使控制器在手工和自动状态间切换
其它预设
转换延时时间：延时时间默认为 3s，调节范围为 0~30s
返回延时时间：延时时间默认为 3s，调节范围为 0~30s
CDQ3EH B 型控制器
CDQ3H A 型控制器
CDQ3EH B 型控制器
CDQ3H A 型控制器
界面与设置
CDQ3H&CDQ3EH CB 级自动转换开关
界面与设置
显示屏
常用电压显示
备用电压显示
指示灯
“Ua”、“Ub”、“Uc”三相电压循环显示
“发电启动”表示启动发电机输出指示
“自复”表示自投自复，“不自复”表示自投不自复，“互备”表示互为备用
“自动”表示自动指示，灯灭为手动
“消防”表示消防联动功能启动指示
“报警”表示电源电压异常或开关故障跳闸
“常用”表示常用电源上端带电，灯灭为失压，灯闪为断相、欠压、过压
“备用”表示备用电源上端带电，灯灭为失压，灯闪为断相、欠压、过压
“合闸”表示开关在合闸位置，灯灭为在分闸位置
“脱扣”灯闪表示开关脱扣或拒动作
按键
“自动 / 手动”键：操作使控制器在手动和自动状态间切换
“常用”键：常用合闸，仅手动状态下有效
“备用”键：备用合闸，仅手动状态下有效
“双分”键：使产品进入两路分闸状态，仅手动状态下有效
其它预设
过压值：出厂设定为 264V 用户可设置值 253~276V
欠压值：出厂设定为 184V 用户可设置值 172~195V
转换延时时间：延时时间默认为 3s，调节范围为 0~99s
返回延时时间：延时时间默认为 3s，调节范围为 0~99s
发电机启动延时时间：延时时间默认为 15s，调节范围为 0~99s
发电机停机延时时间：延时时间默认为 15s，调节范围为 0~99s
CDQ3H B 型控制器
CDQ3H B 型控制器
242241

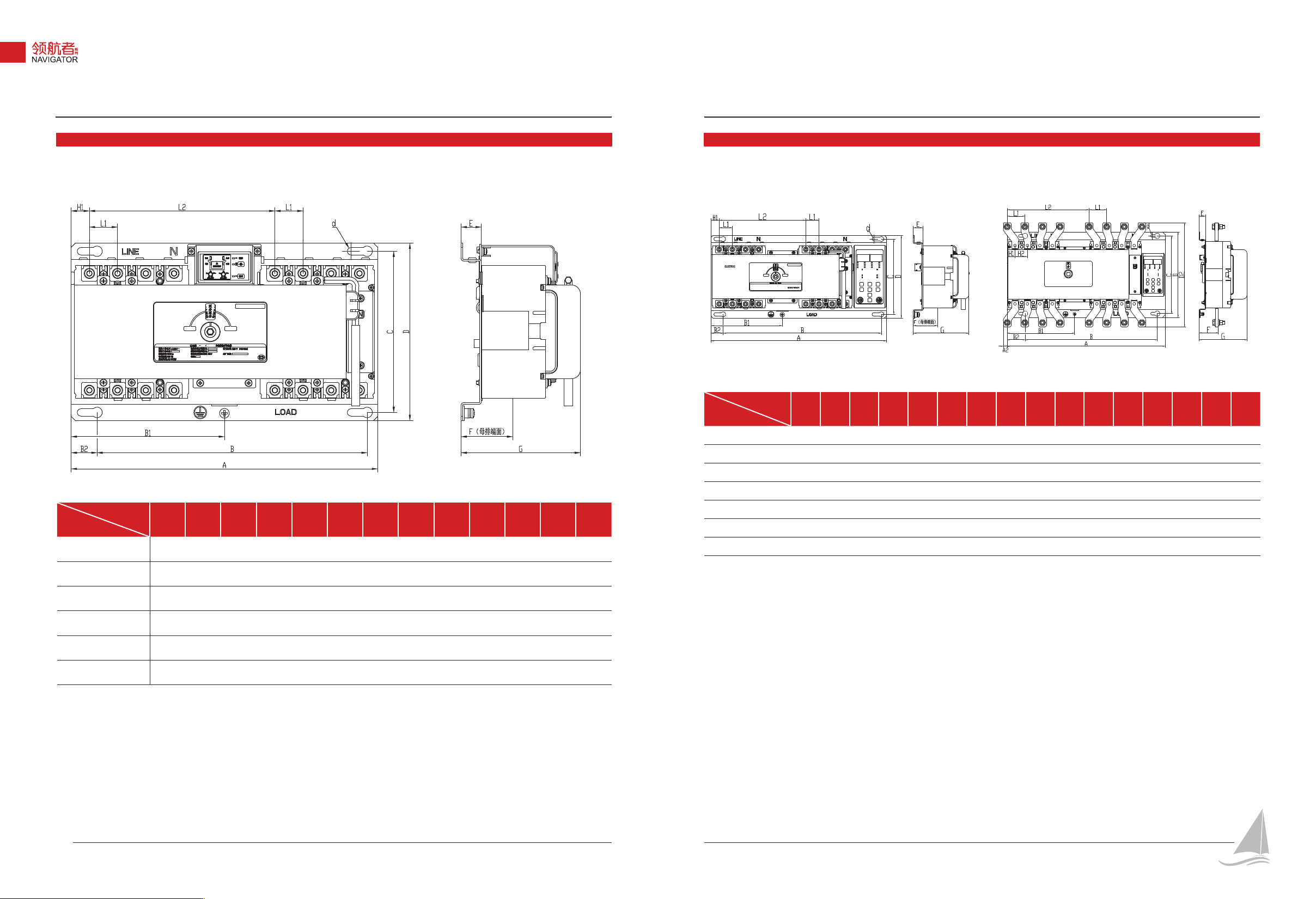

外型及安装尺寸
CDQ3H&CDQ3EH CB 级自动转换开关
型号
规格
A B B1 B2 C D E F G L1 L2 H1 d
CDQ3HA-63S/F 285 230 143 37.5 200 220 25 49 121 25 180 15.5 9
CDQ3HA-100S 285 230 143 37.5 200 220 25 49 121 25 180 15.5 9
CDQ3HA-100F 323 270 162 35.5 200 220 25 53.5 148 30 196 19 9
CDQ3HA-250S 380 335 190 32 200 220 25 48 130 35 230 22.5 9
CDQ3HA-250F 380 335 190 32 200 220 25 48 148 35 230 22.5 9
CDQ3HA-400F/N 520 420 260.5 69.5 300 330 25 62 185 48 316 30.5 10
A B C D E F G L1 L2 H1
d
B1 B2
E:\CDQ3HB-250\说明书\说明书用.dwg, 2016-10-31 08:49:07, PDFCreator
CDQ3H&CDQ3EH 的外形及安装尺寸
CDQ3HA 整体式
63~400A
CDQ3H&CDQ3EH 的外形及安装尺寸
CDQ3HB 整体式
63~400A 630A
63~630A
尺寸
规格
A A2 B B1 B2 C D D2 E F G L1 L2 H1 H2 d
CDQ3HB-63S/F 375 - 322 143 36.5 200 220 - 25 49 121 25 180 15.5 - 9
CDQ3HB-100S 375 - 322 143 36.5 200 220 - 25 49 121 25 180 15.5 - 9
CDQ3HB-100F 415 - 365 163 34 200 220 - 25 53.5 148 30 196 20 - 9
CDQ3HB-250S 465 - 420 189 32 200 220 - 25 48 130 35 230 21.5 - 9
CDQ3HB-250F 465 - 420 189 32 200 220 - 25 48 148 35 230 21.5 - 9
CDQ3HB-400F/N 610 - 510 260.5 69.5 300 330 - 25 62 185 48 316 30.5 - 10
CDQ3HB-630F/N 610 14.5 510 260.5 69.5 300 330 402 25 77 185 68 316 30.5 48 10
DELIXI
DE
L
IXI EL ECTRIC L TD
A B C D D2 E FA
G L1 L2
H1 H2 d
B1 B2
E:\CDQ3HB-250\说明书\说明书用.dwg, 2016-10-31 08:48:23, PDFCreator
DELIXI
DE
L
IXI E LE CTRIC L TD
A B C D D2 E F
A
G L1 L2
H1 H2 d
B1 B2
E:\CDQ3HB-250\说明书\说明书用.dwg, 2016-10-31 08:48:23, PDFCreator
外型及安装尺寸
CDQ3H&CDQ3EH CB 级自动转换开关
