238 237 产品选型及技术参数 CDQ3H&CDQ3EH CB 级自动转换开关 保护功能 过载保护 ■ ■ 瞬时保护 ■ ■ 过压保护 - ■ （出厂设定 264V ） 欠压保护 - ■ （出厂设定 184V ） 失压保护 ■ ■ 缺相保护 ■ ■ 开关熔焊保护 - ■ （两侧脱扣指示灯闪烁） 开关拒动保护 - ■ （两侧脱扣指示灯闪烁） 电源故障报警 - ■ 脱扣故障报警 - ■ 参数设定 转换延时 T1 时间可调 - ■…

100%1 / 11
236235
产品选型及技术参数
CDQ3H&CDQ3EH CB 级自动转换开关
壳架电流
额定工作
电流
分断能力
A 型控制器 B 型控制器
3 极 4 极 3 极 4 极
订货编码 订货编码 订货编码 订货编码
63AF
10
S
CDQ3HA63S103Z CDQ3HA63S104Z CDQ3HB63S103Z CDQ3HB63S104Z
… … … … …
63 CDQ3HA63S633Z CDQ3HA63S634Z CDQ3HB63S633Z CDQ3HB63S634Z
10
F
CDQ3HA63F103Z CDQ3HA63F104Z CDQ3HB63F103Z CDQ3HB63F104Z
… … … … …
63 CDQ3HA63F633Z CDQ3HA63F634Z CDQ3HB63F633Z CDQ3HB63F634Z
100AF
16
S
CDQ3HA100S163Z CDQ3HA100S164Z CDQ3HB100S163Z CDQ3HB100S164Z
… … … … …
100 CDQ3HA100S1003Z CDQ3HA100S1004Z CDQ3HB100S1003Z CDQ3HB100S1004Z
40
F
CDQ3HA100F403Z CDQ3HA100F404Z CDQ3HB100F403Z CDQ3HB100F404Z
… … … … …
100 CDQ3HA100F1003Z CDQ3HA100F1004Z CDQ3HB100F1003Z CDQ3HB100F1004Z
250AF
100
S
CDQ3HA250S1003Z CDQ3HA250S1004Z CDQ3HB250S1003Z CDQ3HB250S1004Z
… … … … …
225 CDQ3HA250S2253Z CDQ3HA250S2254Z CDQ3HB250S2253Z CDQ3HB250S2254Z
250 CDQ3HA250S2503Z CDQ3HA250S2504Z CDQ3HB250S2503Z CDQ3HB250S2504Z
100
F
CDQ3HA250F1003Z CDQ3HA250F1004Z CDQ3HB250F1003Z CDQ3HB250F1004Z
… … … … …
225 CDQ3HA250F2253Z CDQ3HA250F2254Z CDQ3HB250F2253Z CDQ3HB250F2254Z
250 CDQ3HA250F2503Z CDQ3HA250F2504Z CDQ3HB250F2503Z CDQ3HB250F2504Z
400AF
200
F
CDQ3HA400F2003Z CDQ3HA400F2004Z CDQ3HB400F2003Z CDQ3HB400F2004Z
… … … … …
400 CDQ3HA400F4003Z CDQ3HA400F4004Z CDQ3HB400F4003Z CDQ3HB400F4004Z
200
N
CDQ3HA400N2003Z CDQ3HA400N2004Z CDQ3HB400N2003Z CDQ3HB400N2004Z
… … … … …
400 CDQ3HA400N4003Z CDQ3HA400N4004Z CDQ3HB400N4003Z CDQ3HB400N4004Z
630AF
400
F
CDQ3HB630F4003Z CDQ3HB630F4004Z
… … …
630 CDQ3HB630F6303Z CDQ3HB630F6304Z
400
N
CDQ3HB630N4003Z CDQ3HB630N4004Z
… … …
630 CDQ3HB630N6303Z CDQ3HB630N6304Z
800AF
400
M
CDQ3HB800M4003Z CDQ3HB800M4004Z
… … …
800 CDQ3HB800M8003Z CDQ3HB800M8004Z
-：无此规格
订货编码
CDQ3EH CB 产品选型
产品选型及技术参数
CDQ3H&CDQ3EH CB 级自动转换开关
-：空
1）仅 B 型可选发电机启动功能
产品名称 控制器型号 壳架等级 脱扣曲线 额定电流 极数 附加功能
CDQ3EH B 63 C 10 4 G
1)
A：A 型
（经济型）
B：B 型
（标准型）
63：63AF C：C 型
（配电用）
D：D 型
（电机用）
10:10A
…
63:63A
42P：2P
3：3P
4：4P
-：电网 - 电网
G：电网 - 发电机
型号规格 CDQ3EH
执行断路器
DZ47s
断路器脱扣曲线 C 型（配电用）/ D 型（电机用）
极数 2
1）2）
、3
2）
、4
符合标准
GB/T 14048.11
电器级别
CB 级
使用类别 AC-33iB
结构形式 整体式
性能参数 CDQ3EH
额定绝缘电压 Ui（V） 500
额定冲击耐受电压 Uimp（kV） 6
额定工作电压 Ue（V）
400
额定工作电流 Ie（A） 10/13/16/20/25/32/40/50/63
额定接通分断能力（A） 6Ie
额定工作频率（Hz） 50
额定短路分断能力 Icn（kA） 6
额定短路接通能力 Icm（kA） 9.18
机械寿命（循环次数） 15000
电气寿命（循环次数） 1500
转换时间 ≤3s
电磁兼容等级 环境 B
采样模式 常备用三相采样
3）
控制器 A 型 B 型
控制功能
电网（P）- 电网（P）
■ ■
电网（P）- 发电机（G） -
□
自动操作模式 - 自投自复
■ ■
自动操作模式 - 自投不自复 -
■
手柄手工操作
■ ■
测试功能 -
■
常、备用电源状态输出
■ ■
常、备用合闸状态输出
■ ■
消防联动 (DC24V) -
■
发电机启动 -
□
238237
产品选型及技术参数
CDQ3H&CDQ3EH CB 级自动转换开关
保护功能
过载保护
■ ■
瞬时保护
■ ■
过压保护 -
■
（出厂设定 264V）
欠压保护 -
■
（出厂设定 184V）
失压保护
■ ■
缺相保护
■ ■
开关熔焊保护 -
■
（两侧脱扣指示灯闪烁）
开关拒动保护 -
■
（两侧脱扣指示灯闪烁）
电源故障报警 -
■
脱扣故障报警 -
■
参数设定
转换延时 T1 时间可调 -
■
0~30s（出厂设定 3s）
返回延时 T2 时间可调 -
■
0~30s（出厂设定 3s）
发电机启动延时 T3 - 15s 不可调
发电机停止延时 T4 -
15s 不可调
尺寸（mm） CDQ3EH
外形尺寸（WxHxD） 247×130×114
安装尺寸（WxH） 228×120
产品相间距 17.8
- 无此选项
■ 标配
□ 选配
1）
2P 为特制产品
2）
2P/3P/4P 产品尺寸一致
3）
A 型控制器备用侧单相采样
1）
2P 为特制产品
2）
2P/3P/4P 产品尺寸一致
壳架电流 额定工作电流
断路器
脱扣曲线
极数
A 型 B 型
订货编码 订货编码
63AF
10 C
2P
1) 2)
CDQ3EHA63C1042P CDQ3EHB63C1042P
… … … …
63 D CDQ3EHA63D6342P CDQ3EHB63D6342P
10 C
3P
2)
CDQ3EHA63C103 CDQ3EHB63C103
… … … …
63 D CDQ3EHA63D633 CDQ3EHB63D633
10 C
4P
CDQ3EHA63C104 CDQ3EHB63C104
… … … …
63 D CDQ3EHA63D634 CDQ3EHB63D634
订货编码
产品选型及技术参数
CDQ3H&CDQ3EH CB 级自动转换开关
240239

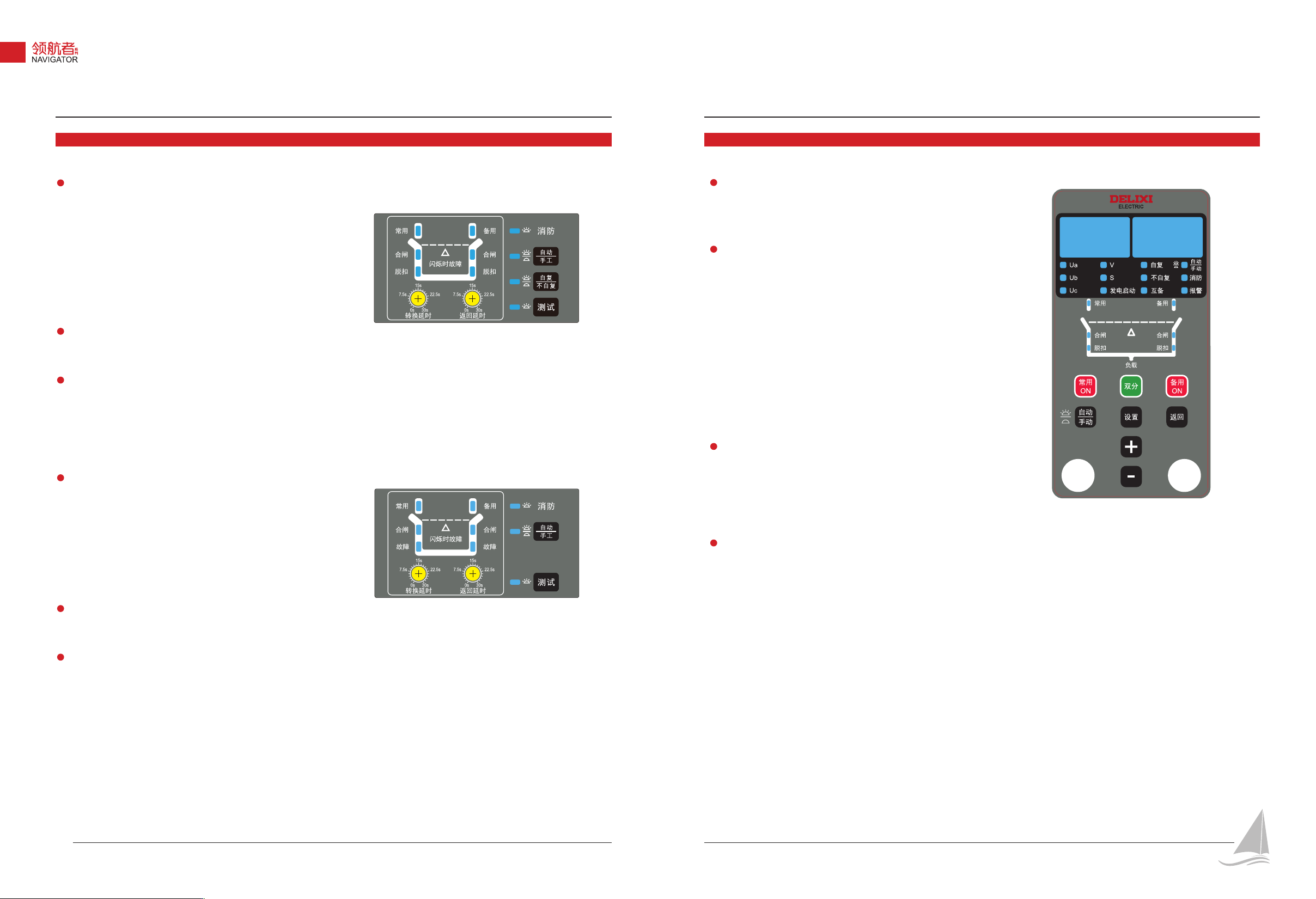

界面与设置
CDQ3H&CDQ3EH CB 级自动转换开关
界面与设置
指示灯
“自动”表示自动指示，灯灭为手动
“消防”表示消防联动功能启动指示
“自复 / 不自复”灯亮表示开关工作模式为自投自复，灯灭为自投不自复
“常用”表示常用电源上端带电，灯灭为失压，灯闪为断相、欠压、过压
“备用”表示备用电源上端带电，灯灭为失压，灯闪为断相、欠压、过压
“合闸”表示开关在合闸位置，灯灭为在分闸位置
“脱扣”灯闪表示开关过载或短路脱扣
按键
“自动 / 手工”键：操作使控制器在手工和自动状态间切换
其它预设
转换延时时间：延时时间默认为 3s，调节范围为 0~30s
返回延时时间：延时时间默认为 3s，调节范围为 0~30s
指示灯
“自动”表示自动指示，灯灭为手工
“消防”表示消防联动功能启动指示
“常用”表示常用电源上端带电，灯灭为失压，灯闪为断相、欠压、过压
“备用”表示备用电源上端带电，灯灭为失压，灯闪为断相、欠压、过压
“合闸”表示开关在合闸位置，灯灭为在分闸位置
“故障”灯闪表示开关拒动作
按键
“自动 / 手工”键：操作使控制器在手工和自动状态间切换
其它预设
转换延时时间：延时时间默认为 3s，调节范围为 0~30s
返回延时时间：延时时间默认为 3s，调节范围为 0~30s
CDQ3EH B 型控制器
CDQ3H A 型控制器
CDQ3EH B 型控制器
CDQ3H A 型控制器
界面与设置
CDQ3H&CDQ3EH CB 级自动转换开关
界面与设置
显示屏
常用电压显示
备用电压显示
指示灯
“Ua”、“Ub”、“Uc”三相电压循环显示
“发电启动”表示启动发电机输出指示
“自复”表示自投自复，“不自复”表示自投不自复，“互备”表示互为备用
“自动”表示自动指示，灯灭为手动
“消防”表示消防联动功能启动指示
“报警”表示电源电压异常或开关故障跳闸
“常用”表示常用电源上端带电，灯灭为失压，灯闪为断相、欠压、过压
“备用”表示备用电源上端带电，灯灭为失压，灯闪为断相、欠压、过压
“合闸”表示开关在合闸位置，灯灭为在分闸位置
“脱扣”灯闪表示开关脱扣或拒动作
按键
“自动 / 手动”键：操作使控制器在手动和自动状态间切换
“常用”键：常用合闸，仅手动状态下有效
“备用”键：备用合闸，仅手动状态下有效
“双分”键：使产品进入两路分闸状态，仅手动状态下有效
其它预设
过压值：出厂设定为 264V 用户可设置值 253~276V
欠压值：出厂设定为 184V 用户可设置值 172~195V
转换延时时间：延时时间默认为 3s，调节范围为 0~99s
返回延时时间：延时时间默认为 3s，调节范围为 0~99s
发电机启动延时时间：延时时间默认为 15s，调节范围为 0~99s
发电机停机延时时间：延时时间默认为 15s，调节范围为 0~99s
CDQ3H B 型控制器
CDQ3H B 型控制器
