234 233 产品选型及技术参数 CDQ3H&CDQ3EH CB 级自动转换开关 控制器 63AF/100AF/250AF/400AF 630AF 800AF 控制器类型 A 型 B 型 控制功能 电网（ P ） - 电网（ P ） ■ ■ 电网（ P ） - 发电机（ G ） - ■ 自动操作模式 - 自投自复 ■ ■ 自动操作模式 - 自投不自复 - ■ 自动操作模式 - 互为备用 - ■ 按钮电动操作 - ■ 手柄手工操…

100%1 / 11
232231
产品选型及技术参数
CDQ3H&CDQ3EH CB 级自动转换开关
CDQ3H CB产品选型
产品名称 控制器型号 壳架等级 分断能力 额定工作电流 极数 结构形式
CDQ3H A 100 F 10 4 Z
A：A 型
( 经济型 )
B：B 型
( 标准型 / 基本型 )
63：63AF
100：100AF
250：250AF
400：400AF
630：630AF
( 仅 B 型 )
800：800AF
( 仅 B 型 )
S：35KA
F：50KA
N：70KA
M：15KA
10：10A
…
100：100A
…
250：250A
…
400：400A
630：630A
800：800A
3：3 极
4：4 极
缺省：分体式
( 仅 B 型 )
Z：整体式
注：分体式控制器导线长度默认 1.6m, 可定制线长 2m、2.5m、3m、3.5m、4m、4.5m、5m
型号规格
CDQ3H
执行断路器
63AF 100AF 250AF 400AF 630AF 800AF
CDM3-63 CDM3-100 CDM3-250 CDM3-400 CDM3-630 CDM1-800
极数 3、4
符合标准 GB14048.11
电器级别 CB 级
使用类别 AC-33iB
结构形式 整体式、分体式（仅限 B 型）
控制器类型 A（经济型）、B（标准型） B（标准型）
电气性能
额定绝缘电压 Ui（V） 690 800 690
额定冲击耐受电压 Uimp（kV） 6 8
额定工作电压 Ue（V） 400
额定工作电流 Ie（A）
10/16/20/25/
32/40/50/63
16/20/25/32/40
/50/63/80/100
40/50/63
/80/100
100/125/140/160
/180/200/225/250
200/225/250
/315/350/400
400/500/630
400/500/630
/700/800
额定接通分断能力（A） 6le
额定工作频率（Hz） 50
分断能力等级 S F S F S F F N F N M
额定短路分断能力 Icn（kA） 35 50 35 50 35 50 50 70 50 70 15
额定短路接通能力 Icm（kA） 73.5 105 73.5 105 73.5 105 105 154 105 154 30
机械寿命（循环次数） 10000 10000 5000 5000 5000 2500
电气寿命（循环次数） 1500 1000 500
转换时间 ≤3s
电磁兼容等级 环境 B
采样模式 常、备用三相采样
概述
CDQ3H&CDQ3EH CB 级自动转换开关
产品特性
符合的标准
GB/T 14048.11、IEC60947-6-1
工作条件
• 可以工作在 -5~40
℃
的环境中
• 安装地点的海拔高度不超过 2000m
• 当最高温度为 +40
℃
时，空气的相对湿度不超过 50%
• 在较低的温度下可以允许有较高的相对湿度，20
℃
~90%
EMC 电磁兼容性
• 静电放电
• 射频电磁场 - 辐射抗扰度
• 电快速瞬变脉冲群
• 浪涌冲击
• 射频电磁场传导抗扰度
• 辐射等级（CISPR11）
污染等级
• CDQ3H 污染等级为Ⅲ级，CDQ3EH 污染等级为Ⅱ级
电器级别
• CB 级
使用类别
• AC-33iB
GB/T 17626.2（Level 2）
GB/T 17626.3（Level 3）
GB/T 17626.4（Level 3）
GB/T 17626.5（Level 4）
（仅 CDQ3HB 适用，其它系列为 3 级）
GB/T 17626.6（Level 3）
B 级
注：
CB 级：能够接通并用于分断短路电流的 ATSE
PC 级：能够接通、承载，但不用于分断短路电流的 ATSE
CDQ3H 自动转换开关电器
140*74.5*4xR4
黑体；7pt
黑体；8.8pt
Arial/黑体；7pt
Pantone cool grey 2c
Pantone cool grey 10c
Pantone black 3c
Pantone 186c
Arial/黑体；7pt
Arial/黑体；7pt
Arial/黑体；7pt
Arial/黑体；7pt
Arial/黑体；7pt
Laser marking area:Pantone cool grey 6c
CDQ3H 自动转换开关电器
CDQ3H 标牌
CDQ3EH 标牌
234233
产品选型及技术参数
CDQ3H&CDQ3EH CB 级自动转换开关
控制器 63AF/100AF/250AF/400AF 630AF 800AF
控制器类型 A 型 B 型
控制功能
电网（P）- 电网（P）
■ ■
电网（P）- 发电机（G） -
■
自动操作模式 - 自投自复
■ ■
自动操作模式 - 自投不自复 -
■
自动操作模式 - 互为备用 -
■
按钮电动操作 -
■
手柄手工操作
■ ■
远程投备 -
■
常、备用电源状态输出
■
■
1)
常、备用合闸状态输出
■ ■
常、备用脱扣状态输出 -
■
消防联动（DC24V）
■ ■
（报警灯同时闪烁）
发电机启动 -
■
测试功能
■
-
保护功能
过载保护
■ ■
瞬时保护
■ ■
过压保护
■
（出厂设定 264V）
■
（出厂设定 264V）
欠压保护
■
（出厂设定 184V）
■
（出厂设定 184V）
失压保护
■ ■
缺相保护
■ ■
电动机负载相序识别保护
-
■
2）
电动机负载专用缺相保护
-
■
2）
开关熔焊保护
-
■
（ERROR02）
开关拒动保护
■
（故障侧故障指示灯闪烁）
■
（ERROR02）
电源故障报警
■
（故障侧故障指示灯闪烁）
■
（故障侧电源指示灯闪烁）
脱扣故障报警
-
■
（故障侧脱扣指示灯闪烁）
脱扣故障按钮电动重合
-
■
设定功能
过压阈值可调
-
■
253V~276V
欠压阈值可调
-
■
172V~195V
转换延时 T1 时间可调
■
0~30s（出厂设定 3s）
■
0~99.9s（出厂设定 3s）
返回延时 T2 时间可调
■
0~30s（出厂设定 3s）
■
0~99.9s（出厂设定 3s）
发电机启动延时 T3 时间可调
3）
-
■
0~99.9s（出厂设定 15s）
发电机停止延时 T4 时间可调
-
■
0~99.9s（出厂设定 15s）
- 无此选项
■ 标配
□ 选配
1）
客户外接取电
2)
默认关闭，可通过控制器菜单设定开。
3）
当常用端完全失电状态下，该延时功能自动关闭。
尺寸（mm） CDQ3H
电流壳架 63AF 100AF 250AF 400AF 630AF 800AF
分断能力等级 S F S F S F F N F N M
产品相间距
25 30 35 48 70
扩展后相间距
- - - - 68 70
A 型控制器
整体式外形尺寸（W×H×D） 285x220x121 323x220x148 380x220x130 380x220x148 520x330x185
- -
整体式安装开孔尺寸（W×H） 230x200 270x200 335x200 420x300
- -
B 型控制器
整体式 3P 外形尺寸 (WxHxD)
375x220x121 415x220x148 465x220x130 465x220x148 610x330x185
610x402x185
（扩展排）
760x420x195
整体式 4P 外形尺寸 (WxHxD) 830x420x195
分体式 3P 外形尺寸 (WxHxD)
335x220x121 375x220x148 425x220x130 425x220x148 575x330x185
575x402x185
（扩展排）
720x420x195
分体式 4P 外形尺寸 (WxHxD) 790x420x195
分体式控制器外形尺寸 (WxHxD) 85x166x92 107x168x66.5
分体式导线长度 标准线长 1.6m（定制线长 2m、2.5m、3m、3.5m、4m、4.5m、5m）
整体式 3P 安装开孔尺寸 (WxH)
322x200 365x200 420x200 510x300
710x300
整体式 4P 安装开孔尺寸 (WxH) 780x300
分体式 3P 安装开孔尺寸 (WxH)
282x200 325x200 380x200 478x300
670x300
分体式 4P 安装开孔尺寸 (WxH) 740x300
分体式控制器安装开孔尺寸 (WxH) 81x162 91x156
产品选型及技术参数
CDQ3H&CDQ3EH CB 级自动转换开关

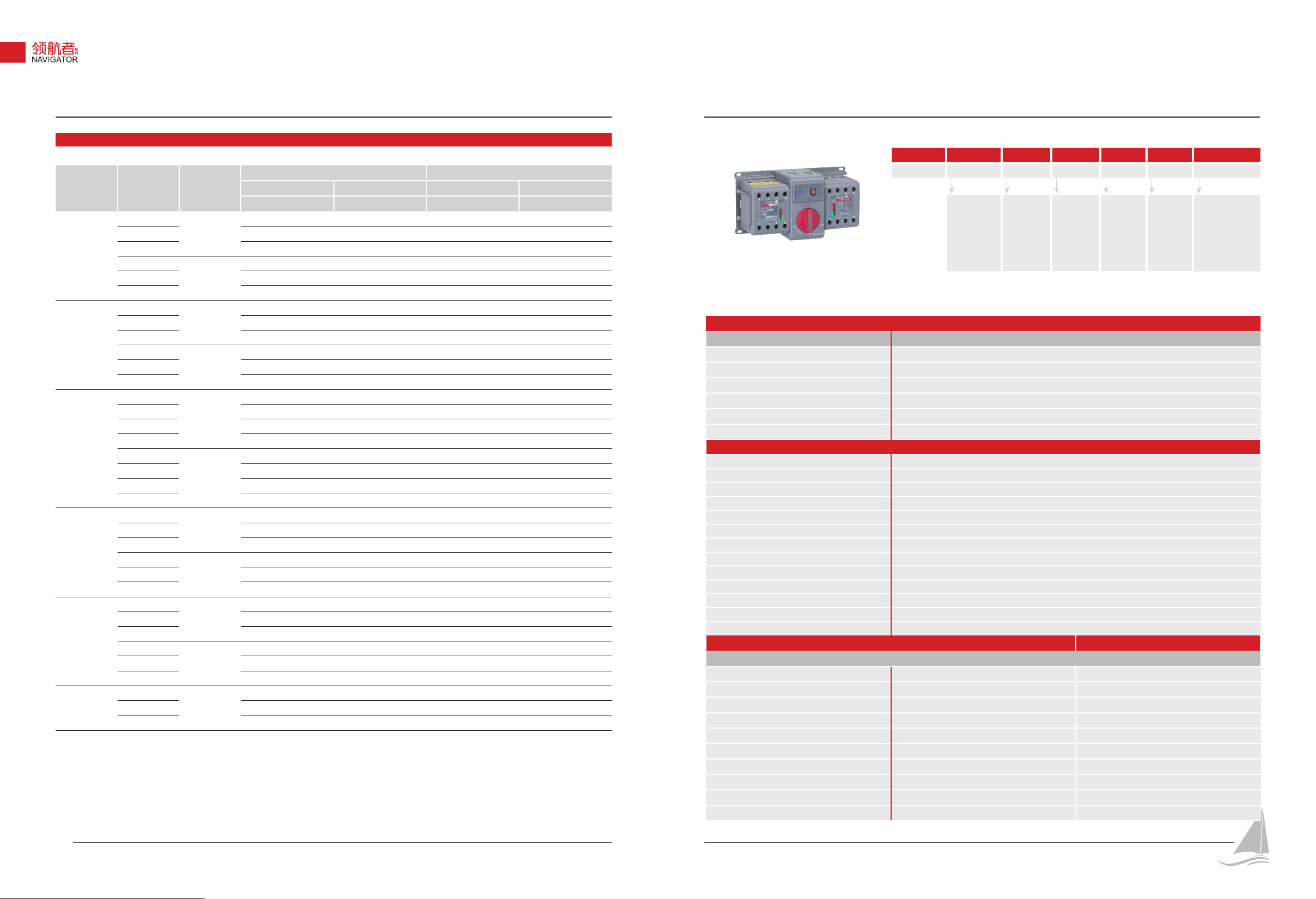

236235
产品选型及技术参数
CDQ3H&CDQ3EH CB 级自动转换开关
壳架电流
额定工作
电流
分断能力
A 型控制器 B 型控制器
3 极 4 极 3 极 4 极
订货编码 订货编码 订货编码 订货编码
63AF
10
S
CDQ3HA63S103Z CDQ3HA63S104Z CDQ3HB63S103Z CDQ3HB63S104Z
… … … … …
63 CDQ3HA63S633Z CDQ3HA63S634Z CDQ3HB63S633Z CDQ3HB63S634Z
10
F
CDQ3HA63F103Z CDQ3HA63F104Z CDQ3HB63F103Z CDQ3HB63F104Z
… … … … …
63 CDQ3HA63F633Z CDQ3HA63F634Z CDQ3HB63F633Z CDQ3HB63F634Z
100AF
16
S
CDQ3HA100S163Z CDQ3HA100S164Z CDQ3HB100S163Z CDQ3HB100S164Z
… … … … …
100 CDQ3HA100S1003Z CDQ3HA100S1004Z CDQ3HB100S1003Z CDQ3HB100S1004Z
40
F
CDQ3HA100F403Z CDQ3HA100F404Z CDQ3HB100F403Z CDQ3HB100F404Z
… … … … …
100 CDQ3HA100F1003Z CDQ3HA100F1004Z CDQ3HB100F1003Z CDQ3HB100F1004Z
250AF
100
S
CDQ3HA250S1003Z CDQ3HA250S1004Z CDQ3HB250S1003Z CDQ3HB250S1004Z
… … … … …
225 CDQ3HA250S2253Z CDQ3HA250S2254Z CDQ3HB250S2253Z CDQ3HB250S2254Z
250 CDQ3HA250S2503Z CDQ3HA250S2504Z CDQ3HB250S2503Z CDQ3HB250S2504Z
100
F
CDQ3HA250F1003Z CDQ3HA250F1004Z CDQ3HB250F1003Z CDQ3HB250F1004Z
… … … … …
225 CDQ3HA250F2253Z CDQ3HA250F2254Z CDQ3HB250F2253Z CDQ3HB250F2254Z
250 CDQ3HA250F2503Z CDQ3HA250F2504Z CDQ3HB250F2503Z CDQ3HB250F2504Z
400AF
200
F
CDQ3HA400F2003Z CDQ3HA400F2004Z CDQ3HB400F2003Z CDQ3HB400F2004Z
… … … … …
400 CDQ3HA400F4003Z CDQ3HA400F4004Z CDQ3HB400F4003Z CDQ3HB400F4004Z
200
N
CDQ3HA400N2003Z CDQ3HA400N2004Z CDQ3HB400N2003Z CDQ3HB400N2004Z
… … … … …
400 CDQ3HA400N4003Z CDQ3HA400N4004Z CDQ3HB400N4003Z CDQ3HB400N4004Z
630AF
400
F
CDQ3HB630F4003Z CDQ3HB630F4004Z
… … …
630 CDQ3HB630F6303Z CDQ3HB630F6304Z
400
N
CDQ3HB630N4003Z CDQ3HB630N4004Z
… … …
630 CDQ3HB630N6303Z CDQ3HB630N6304Z
800AF
400
M
CDQ3HB800M4003Z CDQ3HB800M4004Z
… … …
800 CDQ3HB800M8003Z CDQ3HB800M8004Z
-：无此规格
订货编码
CDQ3EH CB 产品选型
产品选型及技术参数
CDQ3H&CDQ3EH CB 级自动转换开关
-：空
1）仅 B 型可选发电机启动功能
产品名称 控制器型号 壳架等级 脱扣曲线 额定电流 极数 附加功能
CDQ3EH B 63 C 10 4 G
1)
A：A 型
（经济型）
B：B 型
（标准型）
63：63AF C：C 型
（配电用）
D：D 型
（电机用）
10:10A
…
63:63A
42P：2P
3：3P
4：4P
-：电网 - 电网
G：电网 - 发电机
型号规格 CDQ3EH
执行断路器
DZ47s
断路器脱扣曲线 C 型（配电用）/ D 型（电机用）
极数 2
1）2）
、3
2）
、4
符合标准
GB/T 14048.11
电器级别
CB 级
使用类别 AC-33iB
结构形式 整体式
性能参数 CDQ3EH
额定绝缘电压 Ui（V） 500
额定冲击耐受电压 Uimp（kV） 6
额定工作电压 Ue（V）
400
额定工作电流 Ie（A） 10/13/16/20/25/32/40/50/63
额定接通分断能力（A） 6Ie
额定工作频率（Hz） 50
额定短路分断能力 Icn（kA） 6
额定短路接通能力 Icm（kA） 9.18
机械寿命（循环次数） 15000
电气寿命（循环次数） 1500
转换时间 ≤3s
电磁兼容等级 环境 B
采样模式 常备用三相采样
3）
控制器 A 型 B 型
控制功能
电网（P）- 电网（P）
■ ■
电网（P）- 发电机（G） -
□
自动操作模式 - 自投自复
■ ■
自动操作模式 - 自投不自复 -
■
手柄手工操作
■ ■
测试功能 -
■
常、备用电源状态输出
■ ■
常、备用合闸状态输出
■ ■
消防联动 (DC24V) -
■
发电机启动 -
□
