Betriebsanleitung SIPLACE HF-Serie 3 Technische Daten
Softwareversion SR.505.xx Ausgabe 05/2004 DE 3.11 Visionmodule
137
3.11.2 BE-Kamera (39 x 39) am 6-Segment-Collect&Place-Kopf
3.11.2.1 Aufbau
3
Abb. 3.11 - 3 BE-Kamera (39 x 39) am 6-Segment-Collect&Place-Kopf
3
(1)BE-Kameraoptik und Beleuchtung
(2)Kameraverstärker
(3)Beleuchtungssteuerung
3.11.2.2 Technische Daten
3
BE-Maße 1,6 x 0,8 mm² bis 32 x 32 mm²
BE-Spektrum 0603 bis 32 x 32 mm²
PLCC, SO, QFP, TSDP, SOT, MELF, CHIP, IC BGA
Min. Beinchenraster 0,5 mm
Min. Bump-Raster 0,56 mm
Min. Ball-/Bump-Raster 0,32 mm
Gesichtsfeld 39 x 39 mm²
Beleuchtungsart Auflicht (drei frei programmierbare Ebenen)
3 Technische Daten Betriebsanleitung SIPLACE HF-Serie
3.11 Visionmodule Softwareversion SR.505.xx Ausgabe 05/2004 DE
138
3.11.3 BE-Kamera für den TwinHead
3.11.3.1 Aufbau der BE-Kamera (stationär, P&P (Typ 22) 50 x 40)
3

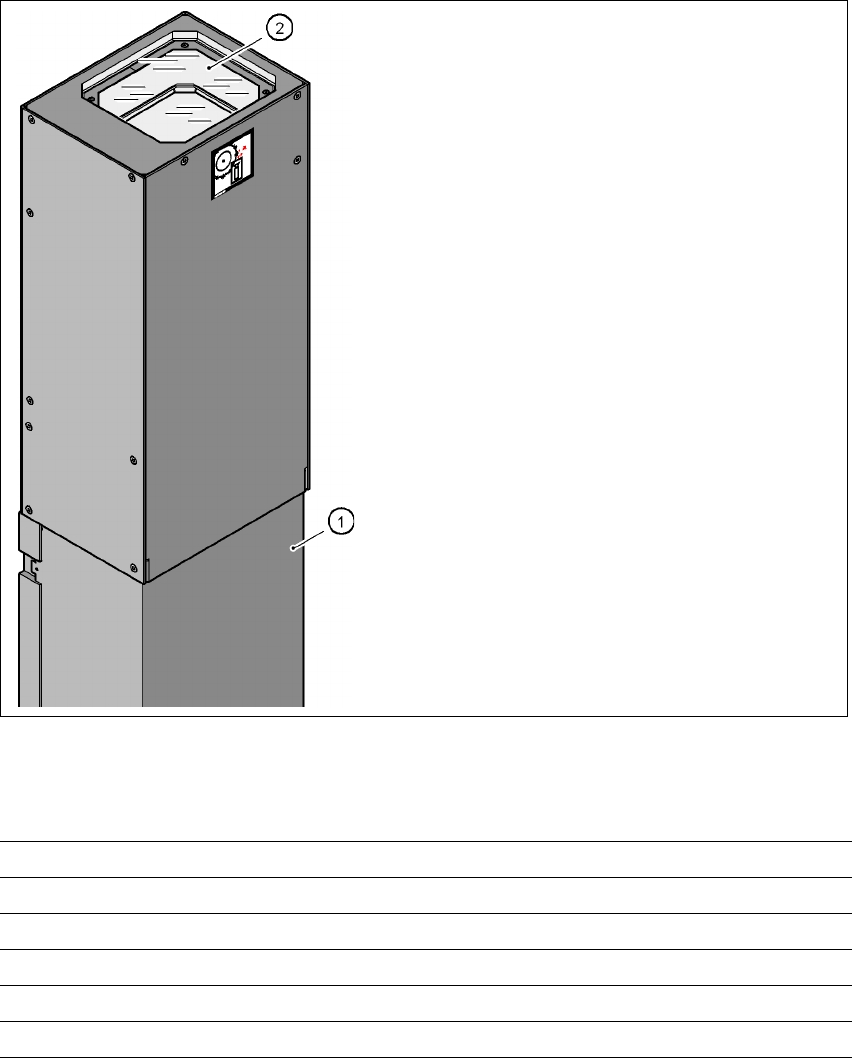

Abb. 3.11 - 4 Aufbau der BE-Kamera (stationär, P&P (Typ 22) 50 x 40):
3.11.3.2 Technische Daten
3
(1)Kameragehäuse mit integrierter Kamera und
Kameraverstärker
(2)Glasplatte - darunter Beleuchtungs- und Optik-
ebenen
BE-Maße bis 50 x 40 mm² bei Einfachmessung des Bauelements
BE-Spektrum 0603, MELF, SO, PLCC, QFP, Elektrolytkondensatoren, BGA
Min. Beinchenabstand 0,4 mm
Min. Ball-/Bumpdurchmesser 0,32 mm
Gesichtsfeld 60 x 45 mm²
Beleuchtungsart Auflicht (6 frei programmierbare Ebenen)
Betriebsanleitung SIPLACE HF-Serie 3 Technische Daten
Softwareversion SR.505.xx Ausgabe 05/2004 DE 3.11 Visionmodule
139
3.11.4 LP-Kamera, Standard (Typ 5) 27
3.11.4.1 Lage
3
Abb. 3.11 - 5 LP-Kamera, Standard (Typ 5) 27 am Portal - Ansicht von unten
(1)LP-Kamera - Optik und Beleuchtung
(2)Kameraverstärker
(3)Kopfhalterung
(4)Portal
3.11.4.2 Technische Daten
LP-Passmarken Bis zu 3 (Einzelschaltungen und Mehrfachnutzen)
Lokale Passmarken Bis zu 2 pro LP (können verschiedenen Typs sein)
Bibliotheksspeicher Bis zu 255 Passmarkentypen - Systempassmarken ≥
249
Bildverarbeitung Geometric Alignment
Beleuchtungsart Auflicht
Erkennungszeit pro Marke/Schlecht-
marke
0,4 s
Gesichtsfeld 5,7 x 5,7 mm²
