5 最多可安装 8 个测量单元 标配 16 个逻辑通道 装载了区域判断功能， 配备外部控制端口 MR8741 16通道机型 作为多通道的波形判断器 在低于100m s/d i v的时间轴量程下，能够在取得波形的同时进行判断 ，因此能 够在检查 不良时马上进行对应。如果应用在生产线上，在发生异常时能够立 即停止产线。 即使是难以判断合格与否的信号波形，如果使用波形判断 功能来监视【是否 超过规定的区域边线】，就能进行简单的判断 。能够以 …
4

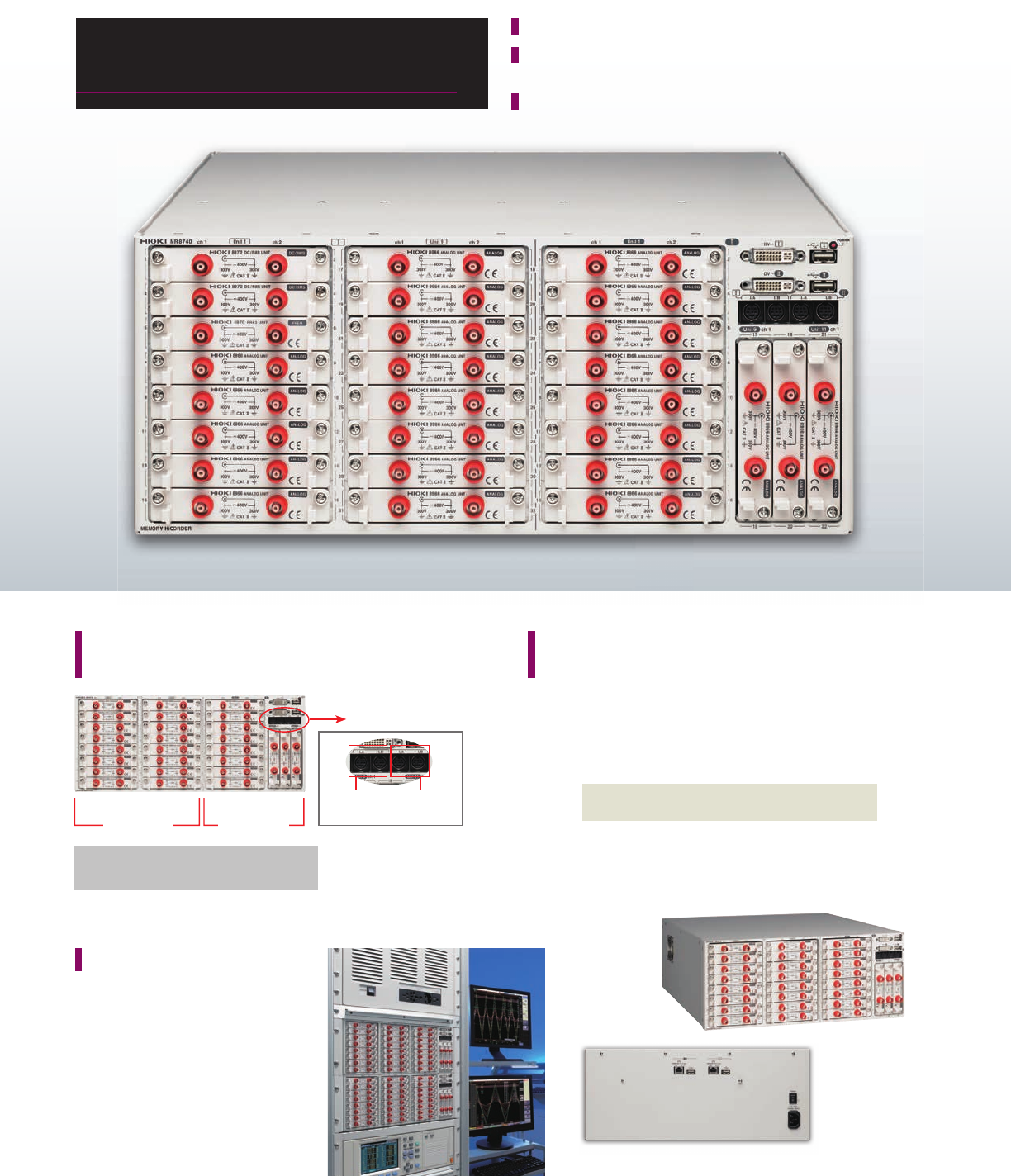

最多可安装27个测量单元
2模块构成
(模块I/16单元，模块II/11单元)
标配逻辑16通道
MR8740
54 通道机型
各个模块的动作是独立的
可进行不同功能的测量
模块I(32通道)和模块II(22通道)是分别独立进行测量的，
因此功能或采样速度可按各个模块分别进行设置。
测量开始等操作是各模块分别进行的。
另外，测量数据的文件也是按各模块分开的。
模块I：MEM功能，20MS/s
模块II：FFT功能，20MS/s
模块I：模拟32 通道，逻辑 8 通道
模块II：模拟22 通道，逻辑 8 通道
模块Ⅱ模块Ⅰ
16插槽 11插槽
模块Ⅰ
8通道
模块Ⅱ
8通道
逻辑输入端口
最适合于嵌入机架
对应EIA标准的机架安装金属零件为
主机标配。
也可对应JIS标准的机架，详情请向本
公司销售咨询。
(模块I和模块II之间，有最大1µs或3采样量的偏差。)
1台即可对应各种各样的测量，用途广泛。
例如…
对应最多54通道测量
模块间的触发同步可ON/OFF
MR8740是最多可进行54通道测量的机架安装式机型。
相当于内部装有2台存储记录仪，由2个模块构成。
【背面】 标配LAN连接器(100BASE-TX)、USB连接器(A型，U盘·鼠标用)。电源插孔和电源
接口也在背面。
5
最多可安装 8 个测量单元
标配 16 个逻辑通道
装载了区域判断功能，配备外部控制端口
MR8741
16通道机型
作为多通道的波形判断器
在低于100ms/div的时间轴量程下，能够在取得波形的同时进行判断，因此能
够在检查不良时马上进行对应。如果应用在生产线上，在发生异常时能够立
即停止产线。
即使是难以判断合格与否的信号波形，如果使用波形判断功能来监视【是否
超过规定的区域边线】，就能进行简单的判断。能够以20MS/s高速且多通道
来判断波形。在维护保养或生产线上，能够立即进行合格与否的判断。
通过高速采样可以进行波形判断
【O U T】：测量到的波形只要稍微超过判定区域即判断为NG
【ALL OUT】：测量到的波形完全超过判定区域则判断为NG
波形判断的设置
为【GO】判断(测量波形未超过判断区域)时停止
为【NG】判断(OUT或ALL OUT)时停止
为【G O 】【N G】任 意一方的 判断 时停止
停止的条件
MR8741是能够轻松进行测量的放置式机型。
装载了区域判断功能，并配备有外部控制端口。
判断区域
测量波形
用“ 形 状 ” 来 判 断 波 形
【背面】
通风口(风扇)、电源插孔，
电源开关在背面。
DVI-D端口
USB连接器
(A型，U 盘·鼠标用 )
100BASE-TX
连接器
【正面】
外部控制端口
逻辑输入端口
6
特长
参数
测量量程 有效输入范围(※) 最高分辨率 输入电阻
5mV/div (f.s.＝100mV) -120mV～120mV 0.1
µ
V
100MΩ以上50mV/div (f.s.＝1000mV) -1200mV～1200mV 1
µ
V
500mV/div (f.s.＝10V) -12V～12V 10
µ
V
5V/div (f.s.＝100V) -120V～120V 100
µ
V
10MΩ±5
%
50V/div (f.s.＝1000V) -500V～500V 1mV
测量量程 NPLC ：未满 1 NPLC ：1以上
5mV/div (f.s.＝ 100mV) ±0.01%rdg.±0.015%f.s. ±0.01%rdg.±0.01%f.s.
50mV/div (f.s. ＝ 1000mV)
±0.01%rdg.±0.0025%f.s.
500mV/div (f.s. ＝ 10V)
5V/div (f.s.＝ 100V)
±0.025%rdg.±0.0025%f.s.
50V/div (f.s.＝ 1000V)
电源频率 积分时间
50Hz 20ms×NPLC
60Hz 16.67ms×NPLC
DVM单元MR8990
DVM单元MR8990是MR8740/MR8741专用的2通道DC V测量单元。
能够对汽车等的传感器输出的微小变动或电池等的电压变动进行高精度·高分辨率的测量。
高精度&高分辨率
MR8740/MR8741专用新单元
● 温度特性：±(0.002%rdg.±0.00025%f.s.)/℃
● A/D转换测量方式
：△Σ调试模式 24bit
● 测量功能
：直流电压
● 通道数
：2ch
● 最高采样速度
：2ms(500次/秒)
● 最大输入电压
：DC 500V
● 对地最大额定电压
：AC, DC 300V
数字电压计
高分辨率：24bit，6
1
/
2
位显示
能够以分辨率0.1
µ
V对传感器等微小输出电压的变动进行测量
高精度：±0.01%rdg.±0.0025%f.s.
即使是500次/秒的高速下，也能进行±0.01%rdg.±0.0025%f.s.的
高精度测量
最大输入电压：到DC 500V
测试线 L2200
红·黑各1根的套装，70cm
主机插入侧：香蕉头
前端部分探针和鳄鱼夹可以替换。
最大输入电压：CAT Ⅳ 600V,CAT Ⅲ 1000V
MR8990用选件
以自由组合的单元方式来对应各种各样的测量
NPLC：可设置0.1～0.9(0.1刻度)、1～9(1刻度)、10～100(10刻度)
NPLC(Number of Power Line Cycles)表示电源(50Hz或60Hz)周期的循环次数，决定积分时间。
NPLC越大，电源导致的干扰的去除效果越大，采样速度越慢。
输入电阻高
5mV/DIV～500mV/DIV量程：100MΩ以上
5V/DIV～50V/DIV量程：10MΩ±5%
对应从微小电压到高电压
● 测量精度
● 积分时间
● 测量量程
(※)测量精度保证范围
单元比较表(采样周期和精度)
单元比较表(输入电压和采样速度)
MR8990是高精度&高分辨率的
● 最小分辨率：0.1
µ
V
● 最大输入电压：DC500V
●
精度：
±0.01％ rdg. ±0.0025% f.s.
采样速度
3.125
µ
V
50
µ
V
0.1
µ
V
DC
400
V
DC
500
V
最大输入电压
最小分辨率
DVM电源
MR8990
高分辨率单元
8968
模拟单元
8966
500S/s 1MS/s 20MS/s
精度：
±0.01％ rdg.
±0.0025% f.s.
精度：
±0.3% f.s.
精度：
±0.5% f.s.
1 10 100 1k 10k 100k 1M 10M 100M
1
0.1
0.01
0.001
精度[%]
采样速度[S/s]
DVM单元MR8990
高分辨率单元8968
模拟单元8966
普通的示波器
24 bit
±0.01% rdg. ±0.0025% f.s.
16 bit, ±0.3% f.s.
12 bit, ±0.5% f.s.
8 bit, ±3.0% f.s.
