6 特长 参数 测量量程 有效输入范围(※) 最高分辨率 输入电阻 5mV/div (f.s.＝100mV) -120mV～120mV 0.1 µ V 100MΩ以上 50mV/div (f.s.＝1000mV) -1200mV～1200mV 1 µ V 500mV/div (f.s.＝10V) -12V～12V 10 µ V 5V/div (f.s.＝100V) -120V～120V 100 µ V 10MΩ±5 % 50V/div …
5
最多可安装 8 个测量单元
标配 16 个逻辑通道
装载了区域判断功能，配备外部控制端口

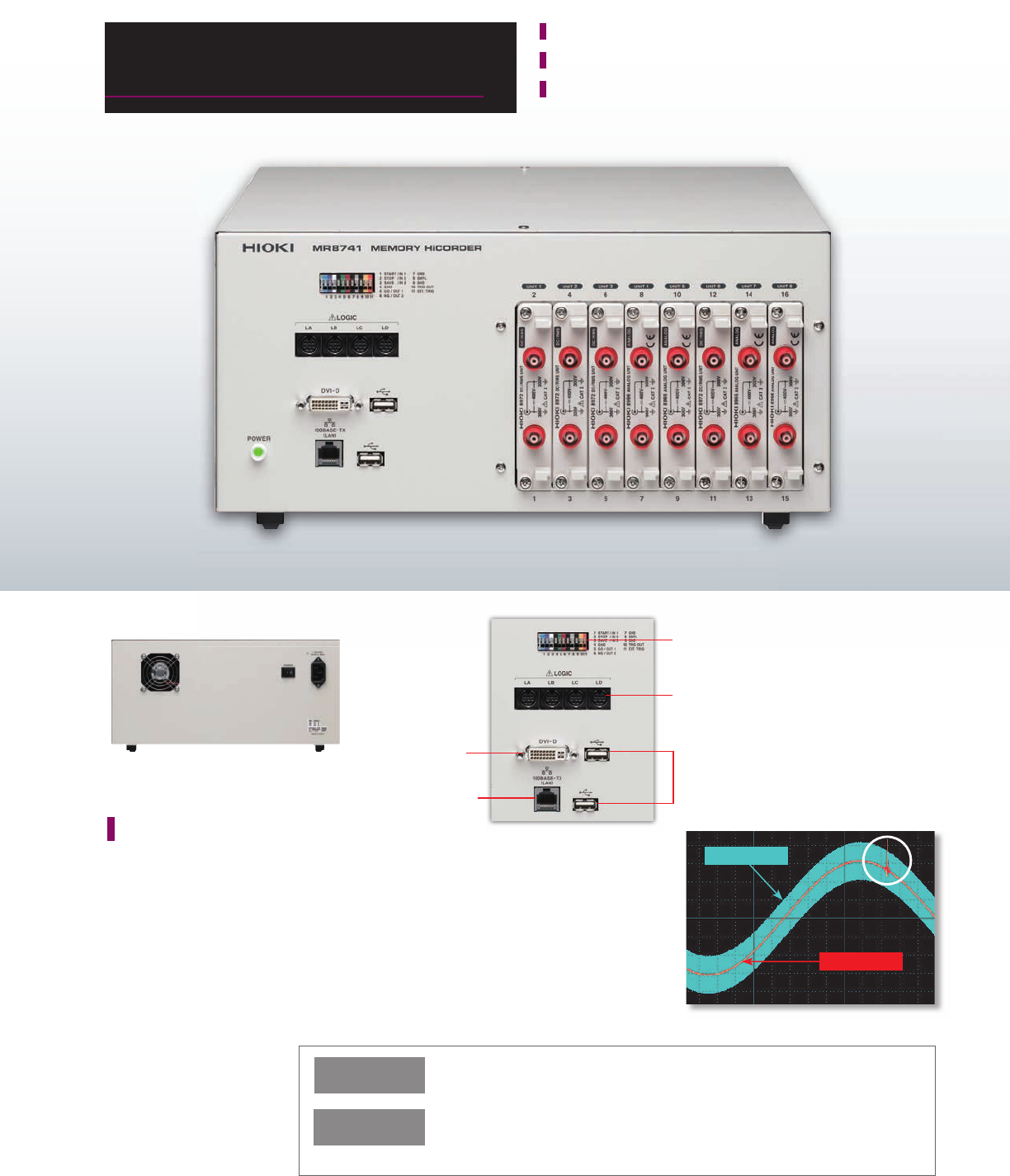

MR8741
16通道机型
作为多通道的波形判断器
在低于100ms/div的时间轴量程下，能够在取得波形的同时进行判断，因此能
够在检查不良时马上进行对应。如果应用在生产线上，在发生异常时能够立
即停止产线。
即使是难以判断合格与否的信号波形，如果使用波形判断功能来监视【是否
超过规定的区域边线】，就能进行简单的判断。能够以20MS/s高速且多通道
来判断波形。在维护保养或生产线上，能够立即进行合格与否的判断。
通过高速采样可以进行波形判断
【O U T】：测量到的波形只要稍微超过判定区域即判断为NG
【ALL OUT】：测量到的波形完全超过判定区域则判断为NG
波形判断的设置
为【GO】判断(测量波形未超过判断区域)时停止
为【NG】判断(OUT或ALL OUT)时停止
为【G O 】【N G】任 意一方的 判断 时停止
停止的条件
MR8741是能够轻松进行测量的放置式机型。
装载了区域判断功能，并配备有外部控制端口。
判断区域
测量波形
用“ 形 状 ” 来 判 断 波 形
【背面】
通风口(风扇)、电源插孔，
电源开关在背面。
DVI-D端口
USB连接器
(A型，U 盘·鼠标用 )
100BASE-TX
连接器
【正面】
外部控制端口
逻辑输入端口
6
特长
参数
测量量程 有效输入范围(※) 最高分辨率 输入电阻
5mV/div (f.s.＝100mV) -120mV～120mV 0.1
µ
V
100MΩ以上50mV/div (f.s.＝1000mV) -1200mV～1200mV 1
µ
V
500mV/div (f.s.＝10V) -12V～12V 10
µ
V
5V/div (f.s.＝100V) -120V～120V 100
µ
V
10MΩ±5
%
50V/div (f.s.＝1000V) -500V～500V 1mV
测量量程 NPLC ：未满 1 NPLC ：1以上
5mV/div (f.s.＝ 100mV) ±0.01%rdg.±0.015%f.s. ±0.01%rdg.±0.01%f.s.
50mV/div (f.s. ＝ 1000mV)
±0.01%rdg.±0.0025%f.s.
500mV/div (f.s. ＝ 10V)
5V/div (f.s.＝ 100V)
±0.025%rdg.±0.0025%f.s.
50V/div (f.s.＝ 1000V)
电源频率 积分时间
50Hz 20ms×NPLC
60Hz 16.67ms×NPLC
DVM单元MR8990
DVM单元MR8990是MR8740/MR8741专用的2通道DC V测量单元。
能够对汽车等的传感器输出的微小变动或电池等的电压变动进行高精度·高分辨率的测量。
高精度&高分辨率
MR8740/MR8741专用新单元
● 温度特性：±(0.002%rdg.±0.00025%f.s.)/℃
● A/D转换测量方式
：△Σ调试模式 24bit
● 测量功能
：直流电压
● 通道数
：2ch
● 最高采样速度
：2ms(500次/秒)
● 最大输入电压
：DC 500V
● 对地最大额定电压
：AC, DC 300V
数字电压计
高分辨率：24bit，6
1
/
2
位显示
能够以分辨率0.1
µ
V对传感器等微小输出电压的变动进行测量
高精度：±0.01%rdg.±0.0025%f.s.
即使是500次/秒的高速下，也能进行±0.01%rdg.±0.0025%f.s.的
高精度测量
最大输入电压：到DC 500V
测试线 L2200
红·黑各1根的套装，70cm
主机插入侧：香蕉头
前端部分探针和鳄鱼夹可以替换。
最大输入电压：CAT Ⅳ 600V,CAT Ⅲ 1000V
MR8990用选件
以自由组合的单元方式来对应各种各样的测量
NPLC：可设置0.1～0.9(0.1刻度)、1～9(1刻度)、10～100(10刻度)
NPLC(Number of Power Line Cycles)表示电源(50Hz或60Hz)周期的循环次数，决定积分时间。
NPLC越大，电源导致的干扰的去除效果越大，采样速度越慢。
输入电阻高
5mV/DIV～500mV/DIV量程：100MΩ以上
5V/DIV～50V/DIV量程：10MΩ±5%
对应从微小电压到高电压
● 测量精度
● 积分时间
● 测量量程
(※)测量精度保证范围
单元比较表(采样周期和精度)
单元比较表(输入电压和采样速度)
MR8990是高精度&高分辨率的
● 最小分辨率：0.1
µ
V
● 最大输入电压：DC500V
●
精度：
±0.01％ rdg. ±0.0025% f.s.
采样速度
3.125
µ
V
50
µ
V
0.1
µ
V
DC
400
V
DC
500
V
最大输入电压
最小分辨率
DVM电源
MR8990
高分辨率单元
8968
模拟单元
8966
500S/s 1MS/s 20MS/s
精度：
±0.01％ rdg.
±0.0025% f.s.
精度：
±0.3% f.s.
精度：
±0.5% f.s.
1 10 100 1k 10k 100k 1M 10M 100M
1
0.1
0.01
0.001
精度[%]
采样速度[S/s]
DVM单元MR8990
高分辨率单元8968
模拟单元8966
普通的示波器
24 bit
±0.01% rdg. ±0.0025% f.s.
16 bit, ±0.3% f.s.
12 bit, ±0.5% f.s.
8 bit, ±3.0% f.s.
7

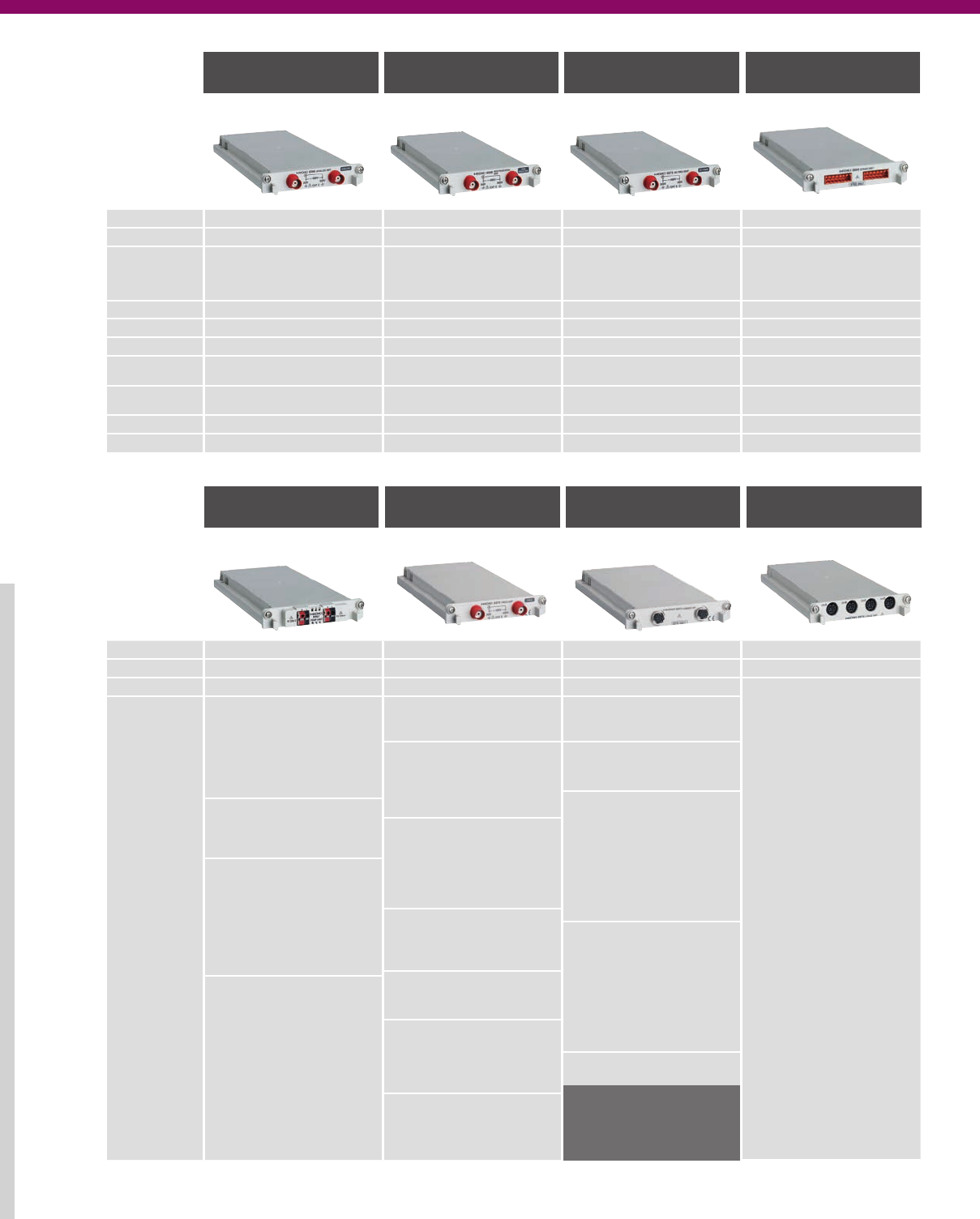

模拟单元 8966 应变单元 8969
12bit, 20MS/s
高速采样
高分辨率单元
16bit, 1MS/s
高分辨率
用于失真的测量
测量功能
电压测量 电压测量 电压测量 (DC/RMS 切换) 失真测量
通道
2通道 2通道 2通道 2通道
输入端口
绝缘 BNC 端口
( 输入电阻 1MΩ，输入容量30pF)对
地最大额定电压 (※) ：AC,DC300V
绝缘 BNC 端口
( 输入电阻 1MΩ，输入容量30pF)对
地最大额定电压 (※) ：AC,DC300V
绝缘 BNC 端口
( 输入电阻 1MΩ，输入容量30pF)对
地最大额定电压 (※) ：AC,DC300V
魏德米勒 SL3.5/7/90G
( 附带可与转换电缆 9769 连接的连接器：
多治见 PRC03-12A10-7M10.5) 对地最大
额定电压 (※) ：AC 33Vrms或 DC 70V
测量量程
5mV ～ 20V/div, 12量程 5mV ～ 20V/div, 12量程 5mV ～ 20V/div, 12 量程 20
µε
～ 1000
µε
/div, 6 量程
测量分辨率
12bit，测量量程的1/100 16bit，测量量程的1/1600 12bit，测量量程的1/100 16bit，测量量程的1/1250
最高采样速度
20MS/s 1MS/s 1MS/s 200kS/s
测量精度
±0.5% f.s. ±0.3% f.s.
±0.5% f.s.
RMS 精度 ：±0.1% f.s.(DC,30Hz ～ 1kHz)
±(0.5% f.s. ＋ 4
µε
)
频率特性
DC ～ 5MHz(-3dB)
AC 耦合时 :7Hz ～ 100kHz(-3dB)
DC ～ 100kHz(-3dB)
AC 耦合时 :7Hz ～ 100kHz(-3dB)
DC ～ 400kHz(-3dB)
AC 耦合时 :7Hz ～ 400kHz(-3dB)
DC ～ 20kHz＋ 1(-3dB)
输入耦合
AC/DC/GND AC/DC/GND AC/DC/GND －
最大输入电压
DC 400V DC 400V DC 400V －
DC/RMS单元 8972
有效值测量
(※)输入与主机之间是绝缘的,输入通道～外壳之间,各输入通道之间的最大安全电压
温度单元8967
用热电偶测量温度
频率单元8970 电流单元8971 逻辑单元8973
频率·转数
电流传感器直接连接
测量电流
观测控制信号
测量功能
通过热电偶测量温度 通过电压输入测量频率 通过选件传感器测量电流
通过选件探头测量逻辑信号
通道数
2通道 2通道 2通道 16通道(最多可连接4根逻辑探头)
测量分辨率
16bit，测量量程的1/1000
16bit，测量量程的1/2000(累积模式)
12bit,测量量程的1/100
迷你DIN端口
(HIOKI的逻辑探头专用)
适用逻辑探头：
参数
输入端口
热电偶输入：按钮式端子台
建议线径：单线0.14～1.5mm
2
,
绞合电缆0.14～1.0mm
2
AWG 26～16
输入电阻
：
5MΩ以上
对地最大额定电压
(※)
：AC，DC300V
温度测量量程
10℃/div(-100～200℃)
50℃/div(-200～1000℃)
100℃/div(-200～2000℃)
热电偶范围
K:-200～1350℃ J:-200～1100℃
E:-200～800℃ T:-200～400℃
N:-200～1300℃ R:0～1700℃
S:0～1700℃ B:400～1800℃
W (WRe5-26)
:
0～2000
℃
基准接点补偿：内部/外部可切换
断线检测ON/OFF可切换
测量精度
热电偶K，J，E，T，N：±0.1% f.s.±1℃
(±0.1% f.s. ±2℃ at -200℃～0℃)
热电偶 R，S，B，W：
±0.1% f.s. ±3.5℃
(在未满 0℃～400℃，但B未满
400℃时不做精度保证)
±0.1% f.s. ±3℃(400℃以上)
基准接点补偿精度：±1.5℃
(在基准借点补偿为内部时加算测量精度)
输入端口：绝缘BNC端口
(输入电阻1MΩ，输入容量30pF)
对地最大额定电压(※)：AC，DC 300V
频率测量量程：DC～100kHz(最小脉
冲宽度2µs)之间
1Hz/div～5kHz/div (f.s.＝20div)，8种选择
精度：±0.1% f.s.(5kHz/div以外)
±0.7% f.s.(5kHz/div)
转速测量量程:
0～200万转/分钟 (最小脉冲宽度2µs)
之间100(r/min)/div～100k(r/min)/
div (f.s.＝20div)，7种选择
精度：±0.1% f.s.(100k(r/min)/div以外)
±0.7% f.s.(100k(r/min)/div)
电源频率测量量程:
50Hz(40～60Hz)，60Hz(50～70Hz),
400Hz(390～410Hz)，(f.s.＝20div)，3种选择
精度：±0.03Hz(50，60Hz)，±0.1Hz(400Hz)
累计测量量程：
2k counts/div～1M counts/div，6种选择
精度：±range/2000
占空比测量量程：
0～100kHz(最小脉冲宽度2µs)之间
5%/div (f.s.＝20div)
精度：±1% (10～10kHz)
±4% (10k～100kHz)
脉冲宽度测量量程：
2µs～2s 之间500µs/div
100ms/div (f.s.＝20div)
精度：±0.1% f.s.
输入端口：传感器连接端口
(输入电阻1MΩ，电流传感器连接用转换电缆9318
专用，GND与记录仪主机共通)
适用电流传感器：CT6865，CT6863，CT
6862，9709，9279，9278，9277，9272
-10
(使用转换电缆9318与8971连接)
测量量程
使用9272
-10(20A)，9277时:
100mA～5A/div(f.s.＝20div，6种选择)
使用CT6862时：
200mA～10A/div (f.s.＝20div，6种选择)
使用9272-10(200A)，9278，CT6863时：
1A～50A/div(f.s.＝20div，6种选择)
使用9279，9709，CT6865时：
2A～100A/div(f.s.＝20div，6种选择)
测量精度
使用9278，9279时：±0.85% f.s.
使用其他电流传感器时：±0.65% f.s.
RMS精度：±1% f.s.(DC，30～1kHz),
±3% f.s.(1kHz～10kHz)
RMS响应时间：100ms
(上升沿0→90% f.s.)
波峰因数：2
频率特性：DC～100kHz ±3dBB
(AC耦合时：7Hz～100kHz)
最高采样速度：
1MS/s
(2通道同时采样)
电流单元8971使用上的注意事项
·无法使用在MR8741
·
1台最多可安装4单元
· 使用9709/CT6865时,可使用的电流探头最多
为7个
■9320-01/9327
用于记录电压信号或继电器接点信号
high/low的检测器
输入部分：4通道(主机之间，通道之间共地),
数字/接点输入切换
(接点输入可检测开路集电极信号)
输入电阻：1MΩ(数字输入：0～+5V时)
500kΩ以上(数字输入：+5～+50V时)
上拉电阻：2kΩ
(接点输入：内部+5V时上拉电阻)
数字输入阀值：1.4V/2.5V/4.0V
接点输入检测电阻值
1.4V：1.5kΩ以上(开路)，500Ω以下(短路)
2.5V：3.5kΩ以上(开路)，1.5kΩ以下(短路)
4.0V：25kΩ以上(开路)，8kΩ以下(短路)
响应速度：9320
-01：500ns以下
9327：可响应脉冲宽度100ns以上
最大输入电压：0～+DC50V
(输入端口之间的最大安全电压)
■MR9321-01
用于记录AC或DC继电器驱动信号high/
low的检测器
也可当做电源线路的停电检测器使用
输入部分：4ch (主机之间，通道之间绝
缘),HIGH/LOW量程切换
输入电阻：100kΩ以上(HIGH)，30kΩ以上(LOW)
输出(H)检测
AC170～250V，±DC(70～250)V(HIGH)
AC60～150V，±DC(20～150)V(LOW)
输出(L) 检测
AC0～30V，±DC(0～43)V(HIGH)
AC0～10V，±DC(0～15)V(LOW)
响应时间
上升沿1ms以下，下降沿3ms以下
(HIGH为DC200V，LOW为DC100V时)
最大输入电压：250Vrms(HIGH)，150Vr ms(LOW)
(输入端口之间的最大安全电压)
1台(1个模块)最多可安装3个单元
(※)输入与主机之间是绝缘的,输入通道～外壳之间,各输入通道之间的最大安全电压
根据测量可选择的单元共有9种
测量单元与存储记录仪MR8847通用
