7
模拟单元　8966 应变单元　8969
12bit, 20MS/s
高速采样
高分辨率单元
16bit, 1MS/s
高分辨率
用于失真的测量
测量功能
电压测量 电压测量 电压测量 (DC/RMS 切换) 失真测量
通道
2通道 2通道 2通道 2通道
输入端口
绝缘 BNC 端口
( 输入电阻 1MΩ，输入容量30pF)对
地最大额定电压 (※) ：AC,DC300V
绝缘 BNC 端口
( 输入电阻 1MΩ，输入容量30pF)对
地最大额定电压 (※) ：AC,DC300V
绝缘 BNC 端口
( 输入电阻 1MΩ，输入容量30pF)对
地最大额定电压 (※) ：AC,DC300V
魏德米勒 SL3.5/7/90G
( 附带可与转换电缆 9769 连接的连接器：
多治见 PRC03-12A10-7M10.5) 对地最大
额定电压 (※) ：AC 33Vrms或 DC 70V
测量量程
5mV ～ 20V/div, 12量程 5mV ～ 20V/div, 12量程 5mV ～ 20V/div, 12 量程 20
µε
～ 1000
µε
/div, 6 量程
测量分辨率
12bit，测量量程的1/100 16bit，测量量程的1/1600 12bit，测量量程的1/100 16bit，测量量程的1/1250
最高采样速度
20MS/s 1MS/s 1MS/s 200kS/s
测量精度
±0.5% f.s. ±0.3% f.s.
±0.5% f.s.
RMS 精度 ：±0.1% f.s.(DC,30Hz ～ 1kHz)
±(0.5% f.s. ＋ 4
µε
)
频率特性
DC ～ 5MHz(-3dB)
AC 耦合时 :7Hz ～ 100kHz(-3dB)
DC ～ 100kHz(-3dB)
AC 耦合时 :7Hz ～ 100kHz(-3dB)
DC ～ 400kHz(-3dB)
AC 耦合时 :7Hz ～ 400kHz(-3dB)
DC ～ 20kHz＋ 1(-3dB)
输入耦合
AC/DC/GND AC/DC/GND AC/DC/GND －
最大输入电压
DC 400V DC 400V DC 400V －
DC/RMS单元　8972
有效值测量
(※)输入与主机之间是绝缘的,输入通道～外壳之间,各输入通道之间的最大安全电压
温度单元8967
用热电偶测量温度
频率单元8970 电流单元8971 逻辑单元8973
频率·转数
电流传感器直接连接
测量电流
观测控制信号
测量功能
通过热电偶测量温度 通过电压输入测量频率 通过选件传感器测量电流
通过选件探头测量逻辑信号
通道数
2通道 2通道 2通道 16通道(最多可连接4根逻辑探头)
测量分辨率
16bit，测量量程的1/1000
16bit，测量量程的1/2000(累积模式)
12bit,测量量程的1/100
迷你DIN端口
(HIOKI的逻辑探头专用)
适用逻辑探头：
参数
输入端口
热电偶输入：按钮式端子台
建议线径：单线0.14～1.5mm
2
,
　　　　　绞合电缆0.14～1.0mm
2
　　　　　AWG 26～16
输入电阻
：
5MΩ以上
对地最大额定电压
(※)
：AC，DC300V
温度测量量程
10℃/div(-100～200℃)
50℃/div(-200～1000℃)
100℃/div(-200～2000℃)
热电偶范围
K:-200～1350℃ J:-200～1100℃
E:-200～800℃ T:-200～400℃
N:-200～1300℃ R:0～1700℃
S:0～1700℃ B:400～1800℃
W (WRe5-26)
:
0～2000
℃
基准接点补偿：内部/外部可切换
断线检测ON/OFF可切换
测量精度
热电偶K，J，E，T，N：±0.1% f.s.±1℃
(±0.1% f.s. ±2℃ at -200℃～0℃)
热电偶 R，S，B，W：
±0.1% f.s. ±3.5℃
(在未满 0℃～400℃，但B未满
400℃时不做精度保证)
±0.1% f.s. ±3℃(400℃以上)
基准接点补偿精度：±1.5℃
(在基准借点补偿为内部时加算测量精度)
输入端口：绝缘BNC端口
　(输入电阻1MΩ，输入容量30pF)
对地最大额定电压(※)：AC，DC 300V
频率测量量程：DC～100kHz(最小脉
冲宽度2µs)之间
1Hz/div～5kHz/div (f.s.＝20div)，8种选择
精度：±0.1% f.s.(5kHz/div以外)
　　 ±0.7% f.s.(5kHz/div)
转速测量量程:
0～200万转/分钟 (最小脉冲宽度2µs)
之间100(r/min)/div～100k(r/min)/
div (f.s.＝20div)，7种选择
精度：±0.1% f.s.(100k(r/min)/div以外)
±0.7% f.s.(100k(r/min)/div)
电源频率测量量程:
50Hz(40～60Hz)，60Hz(50～70Hz),
400Hz(390～410Hz)，(f.s.＝20div)，3种选择
精度：±0.03Hz(50，60Hz)，±0.1Hz(400Hz)
累计测量量程：
2k counts/div～1M counts/div，6种选择
精度：±range/2000
占空比测量量程：
0～100kHz(最小脉冲宽度2µs)之间
5%/div (f.s.＝20div)
精度：±1% (10～10kHz)
　　 ±4% (10k～100kHz)
脉冲宽度测量量程：
2µs～2s 之间500µs/div
100ms/div (f.s.＝20div)
精度：±0.1% f.s.
输入端口：传感器连接端口
(输入电阻1MΩ，电流传感器连接用转换电缆9318
专用，GND与记录仪主机共通)
适用电流传感器：CT6865，CT6863，CT
6862，9709，9279，9278，9277，9272
-10
(使用转换电缆9318与8971连接)
测量量程
使用9272
-10(20A)，9277时:
100mA～5A/div(f.s.＝20div，6种选择)
使用CT6862时：
200mA～10A/div (f.s.＝20div，6种选择)
使用9272-10(200A)，9278，CT6863时：
1A～50A/div(f.s.＝20div，6种选择)
使用9279，9709，CT6865时：
2A～100A/div(f.s.＝20div，6种选择)
测量精度
使用9278，9279时：±0.85% f.s.
使用其他电流传感器时：±0.65% f.s.
RMS精度：±1% f.s.(DC，30～1kHz),
　　 　 ±3% f.s.(1kHz～10kHz)
RMS响应时间：100ms
(上升沿0→90% f.s.)
波峰因数：2
频率特性：DC～100kHz ±3dBB
　　　　
(AC耦合时：7Hz～100kHz)
最高采样速度：
1MS/s
(2通道同时采样)
电流单元8971使用上的注意事项
·无法使用在MR8741
·
1台最多可安装4单元
· 使用9709/CT6865时,可使用的电流探头最多
为7个
■9320-01/9327
用于记录电压信号或继电器接点信号
high/low的检测器
输入部分：4通道(主机之间，通道之间共地),
数字/接点输入切换
(接点输入可检测开路集电极信号)
输入电阻：1MΩ(数字输入：0～+5V时)
500kΩ以上(数字输入：+5～+50V时)
上拉电阻：2kΩ
(接点输入：内部+5V时上拉电阻)
数字输入阀值：1.4V/2.5V/4.0V
接点输入检测电阻值
1.4V：1.5kΩ以上(开路)，500Ω以下(短路)
2.5V：3.5kΩ以上(开路)，1.5kΩ以下(短路)
4.0V：25kΩ以上(开路)，8kΩ以下(短路)
响应速度：9320
-01：500ns以下
9327：可响应脉冲宽度100ns以上
最大输入电压：0～+DC50V
(输入端口之间的最大安全电压)
■MR9321-01
用于记录AC或DC继电器驱动信号high/
low的检测器
也可当做电源线路的停电检测器使用
输入部分：4ch (主机之间，通道之间绝
缘),HIGH/LOW量程切换
输入电阻：100kΩ以上(HIGH)，30kΩ以上(LOW)
输出(H)检测
AC170～250V，±DC(70～250)V(HIGH)
AC60～150V，±DC(20～150)V(LOW)
输出(L) 检测
AC0～30V，±DC(0～43)V(HIGH)
AC0～10V，±DC(0～15)V(LOW)
响应时间
上升沿1ms以下，下降沿3ms以下
(HIGH为DC200V，LOW为DC100V时)
最大输入电压：250Vrms(HIGH)，150Vr ms(LOW)
(输入端口之间的最大安全电压)
1台(1个模块)最多可安装3个单元
(※)输入与主机之间是绝缘的,输入通道～外壳之间,各输入通道之间的最大安全电压
根据测量可选择的单元共有9种
测量单元与存储记录仪MR8847通用
8

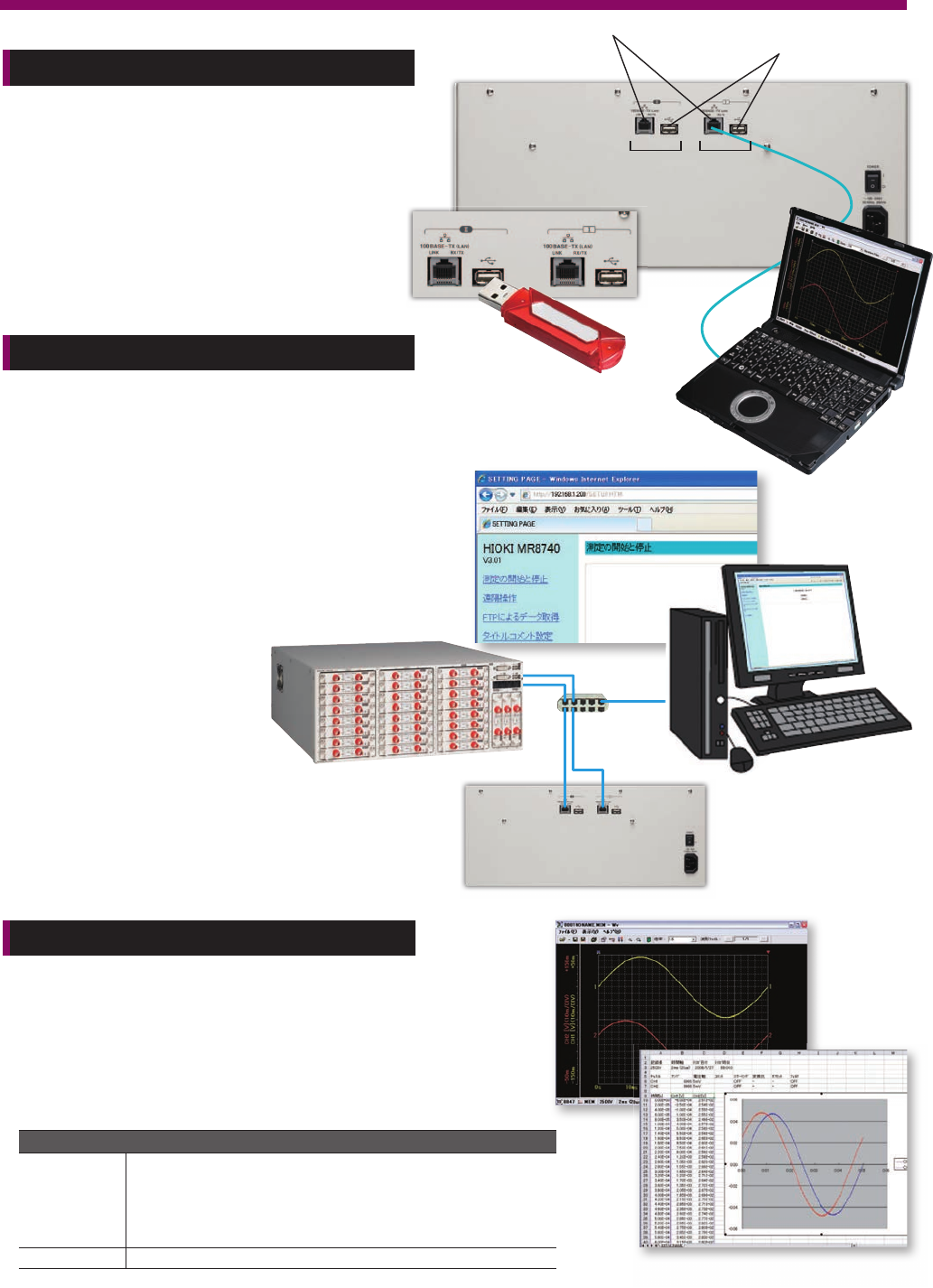

USB端口A
(U盘用)
LAN端口
模块Ⅱ 模块Ⅰ
hub
PC分析
标配应用软件CD(波形查看软件Wv)
●利用PC对存储记录仪捕捉到的二进制数据进行波形确认
●需要读入EXCEL时，可用此软件进行CSV转换
此软件为免费的附带软件。最新版本可从HIOKI主页下载。
测量数据可保存在U盘。
轻松记录测量数据，使用U盘可将数据轻松复制到电
脑上。
标配100BASE-TX的LAN端口。
<HTTP服务器安装>
可利用电脑的浏览器观测波形以及进行简单的远程操
作。(正式的操作需要连接显示器和鼠标使用)另外,也
安装有采集M R8740,MR8741的波形数据粘贴到EXCEL上
的功能。
<FTP服务器安装>
可将MR8740，MR8741的
存储内容(U盘、内部RAM)
复制到电脑上。
Wv界面例
EXCEL界面例
轻松记录测量数据
对应U盘
对应LAN通讯
HTTP/FTP服务器功能
利用标配软件进行波形显示/CSV转换
使用集线器可将模块Ⅰ/模块Ⅱ连接到1
台电脑。另外，也可连接到多台电脑。
波形查看软件(Wv，在标配CD-R中)软件参数
功能
·波 形 文 件 的 简易 显 示
· 文本转换：从二进制格式的数据文件转换为文本格式，除CSV外还可进行
区域切换/TAB切换，可指定区间，可选择间隔
·显 示 格 式 设 置 ：滚动显示功能，放大缩小显示，显示通道设置
·其 他 ，电压值跟踪功能，光标/触发位置间的跳跃功能。
电脑对应操作系统
Windows 7 (32bit/64bit)/Vista (32bit)/XP/2000
9

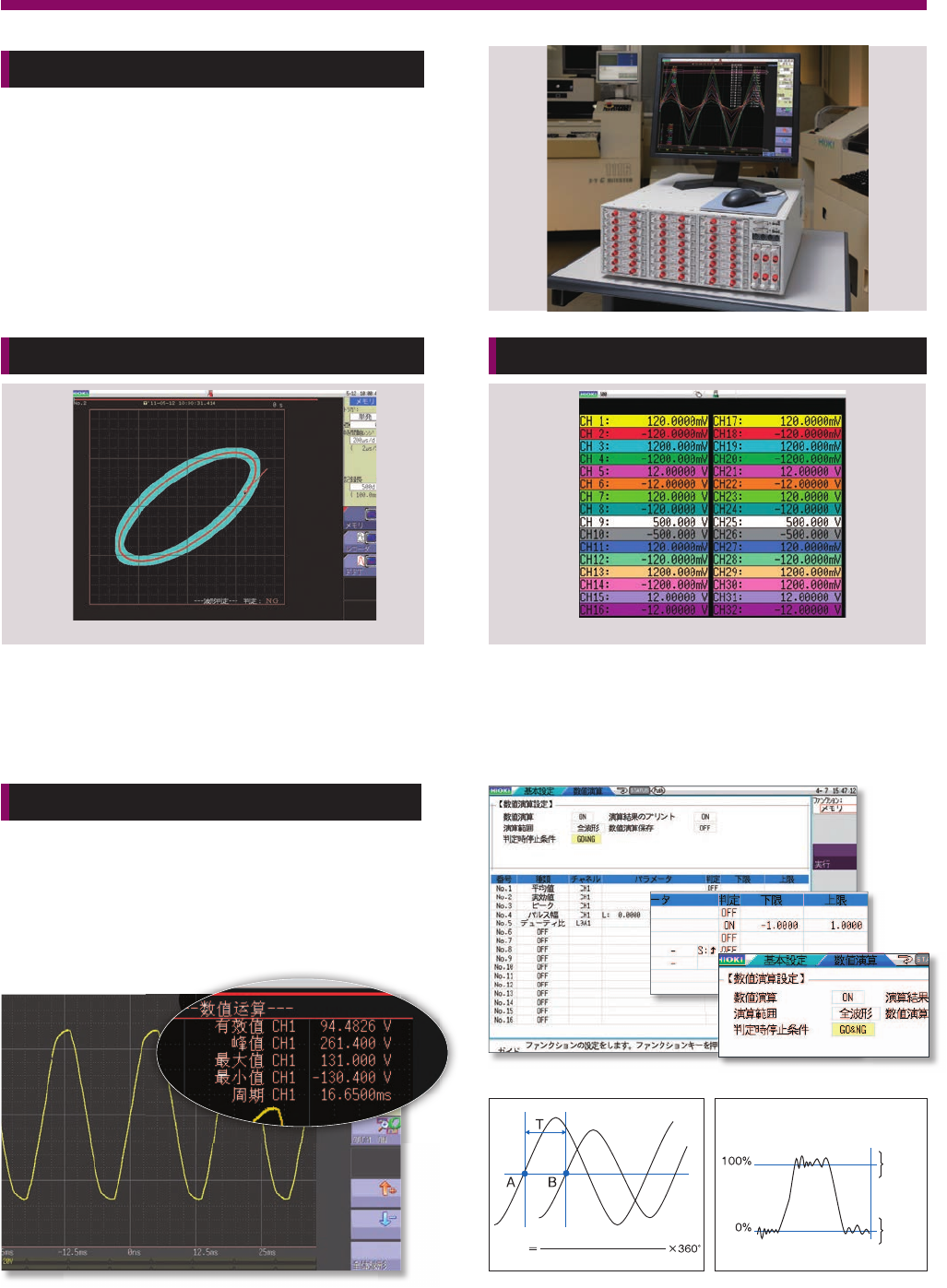

方便的功能
X-Y的波形判定
MR8741安装了针对X-Y波形的波形判定功能。对于用MEMORY
功能进行测量，X-Y合成的波形可进行区域判定。
对于冲压机的“位移和压力”，水泵的“压力和流量”
等的X-Y波形，可通过区域判断自动检查。
连接显示器&鼠标
将MR8740,MR8741与显示器和鼠标连接即可显示波形，并可
利用鼠标进行操作。
不使用电脑也可进行测量
仅MR8741
监视器的显示界面与存储记录仪MR8847系列的显示器是相同结构。可用类似按键
的操作感来进行操作·设置。(显示器·鼠标需要客户自行准备)
数值运算结果可在波形观测界面一起显示
数值运算的设置
判定设置
判定设置
判定设置
内置有效值、峰值、最大值等20种运算。
可进行多通道的统一测量·判定，将工时减少至最低。
通道之间的运算也可进行内部高速处理，将结果传送
至PC。
数值运算功能
从测量波形运算参数数值
ⳌԡᏂ
A⊶ᔶ੠B⊶ᔶⱘᯊ䯈ᏂT
A⊶ᔶⱘ਼ᳳ
᭄᥂ⱘ᭄䞣
Ⳉᮍ೒
HIGH
⬉ᑇ
LOW
⬉ᑇ
连接显示器&鼠标，即可单机使用
利用区域判定X-Y合成波形 DMM显示(例：使用MR8990测量时)
数值监视器(DMM显示)
输入值可像DMM(数字式万用表)一样以数值形式显示。
