9 方便的功能 X-Y的波形判定 MR8741安装了针对X-Y波形的波形判定功能。对于用MEMORY 功能进行测量，X-Y合成的波形可进行区域判定。 对于冲压机的“位移和压力”，水泵的“压力和流量” 等的X-Y波形，可通过区域判断自动检查。 连接显示器&鼠标 将M R8 7 4 0 , M R87 41 与 显 示器 和 鼠标连接 即可 显示 波形， 并可 利用 鼠 标 进行操作。 不使用电脑也可进行测量 仅MR8741 监视器…
8
USB端口A
(U盘用)
LAN端口
模块Ⅱ 模块Ⅰ
hub
PC分析
标配应用软件CD(波形查看软件Wv)
●利用PC对存储记录仪捕捉到的二进制数据进行波形确认
●需要读入EXCEL时，可用此软件进行CSV转换
此软件为免费的附带软件。最新版本可从HIOKI主页下载。
测量数据可保存在U盘。
轻松记录测量数据，使用U盘可将数据轻松复制到电
脑上。
标配100BASE-TX的LAN端口。
<HTTP服务器安装>
可利用电脑的浏览器观测波形以及进行简单的远程操
作。(正式的操作需要连接显示器和鼠标使用)另外,也
安装有采集M R8740,MR8741的波形数据粘贴到EXCEL上
的功能。
<FTP服务器安装>
可将MR8740，MR8741的
存储内容(U盘、内部RAM)
复制到电脑上。
Wv界面例
EXCEL界面例
轻松记录测量数据
对应U盘
对应LAN通讯
HTTP/FTP服务器功能
利用标配软件进行波形显示/CSV转换
使用集线器可将模块Ⅰ/模块Ⅱ连接到1
台电脑。另外，也可连接到多台电脑。
波形查看软件(Wv，在标配CD-R中)软件参数
功能
·波 形 文 件 的 简易 显 示
· 文本转换：从二进制格式的数据文件转换为文本格式，除CSV外还可进行
区域切换/TAB切换，可指定区间，可选择间隔
·显 示 格 式 设 置 ：滚动显示功能，放大缩小显示，显示通道设置
·其 他 ，电压值跟踪功能，光标/触发位置间的跳跃功能。
电脑对应操作系统
Windows 7 (32bit/64bit)/Vista (32bit)/XP/2000
9
方便的功能
X-Y的波形判定
MR8741安装了针对X-Y波形的波形判定功能。对于用MEMORY
功能进行测量，X-Y合成的波形可进行区域判定。
对于冲压机的“位移和压力”，水泵的“压力和流量”
等的X-Y波形，可通过区域判断自动检查。
连接显示器&鼠标
将MR8740,MR8741与显示器和鼠标连接即可显示波形，并可
利用鼠标进行操作。
不使用电脑也可进行测量
仅MR8741
监视器的显示界面与存储记录仪MR8847系列的显示器是相同结构。可用类似按键
的操作感来进行操作·设置。(显示器·鼠标需要客户自行准备)
数值运算结果可在波形观测界面一起显示
数值运算的设置
判定设置
判定设置
判定设置
内置有效值、峰值、最大值等20种运算。
可进行多通道的统一测量·判定，将工时减少至最低。
通道之间的运算也可进行内部高速处理，将结果传送
至PC。
数值运算功能
从测量波形运算参数数值
ⳌԡᏂ
A⊶ᔶB⊶ᔶⱘᯊ䯈ᏂT
A⊶ᔶⱘ਼ᳳ
᭄ⱘ᭄䞣
Ⳉᮍ
HIGH
⬉ᑇ
LOW
⬉ᑇ
连接显示器&鼠标，即可单机使用
利用区域判定X-Y合成波形 DMM显示(例：使用MR8990测量时)
数值监视器(DMM显示)
输入值可像DMM(数字式万用表)一样以数值形式显示。
10
1000点
1000点
Ö
10000点转换
即使是以较少运算点数测量到的数据也可在之后改变运算
点数再次进行分析。例如，以1，000点测量到的数据可转换成
10，000点再次分析。此种情况下，频率分辨率将提高10倍。当
然，以10,000点测量到的数据也可以1,000点再次进行分析。
*频率平均ON时，不能变更运算点数再计算
进行频率成分的分析等的1信号FF T，进行传递系数等分析的2信号F F T，还有
用在声学分析的倍频程分析功能。数据数可选择1,000～10,000点。

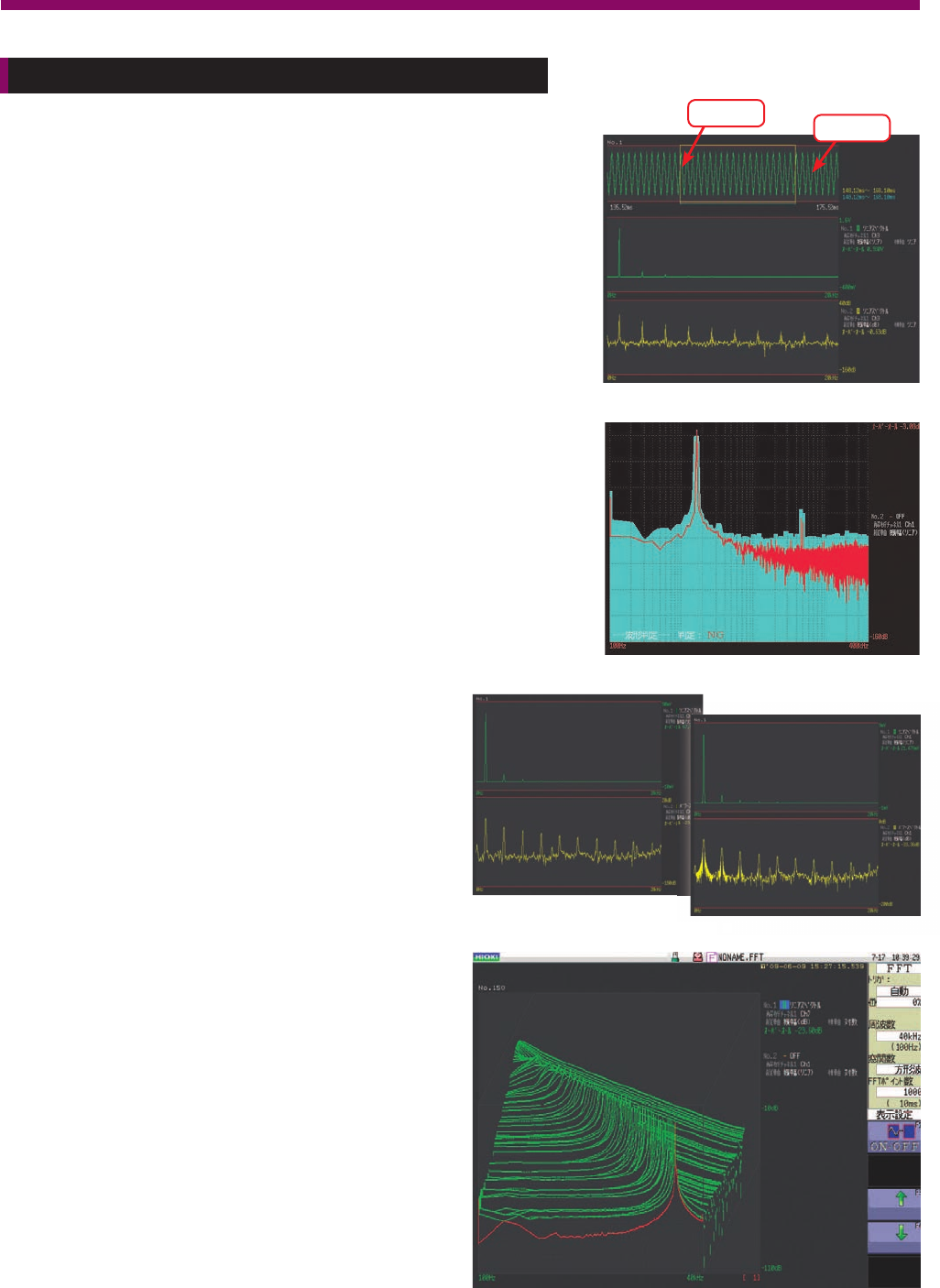

FFT分析功能
用MEMORY功能测量到的数据进行FFT分析时，可用鼠标指定分析点，同时看到
运算结果。不需要设置M EMORY功能和FFT功能往返运算开始点。另外，可同时
显示用M EMORY功能测量到的“原始数据”和“存储波形”运算结果，通过在
确认窗口函数的同时显示频谱波形，显著提高了分析时的操作性。
可从MEM波形进行FFT运算
100
100
0
点
0点
0点
0点
Ö
Ö
Ö
10
10
10
000
000
000
点转换
点转换
点转换
点转换
对于FFT分析波形也可进行波形判定。
可利用FFT进行波形判定(仅MR8741)
波形判定界面
同时显示运算源(MEMORY波形)和FFT运算结果
FFT功能
频域的数据分析(FFT功能)
电气系统的失真分析·机械系统的振动分析
MEM波形
测量后改变运算点数再次计算
可利用三次元显示与时间同时不断变化的频谱。利用飞梭旋
钮功能，可读取过去的波形的值。只要进行文本保存即可用
EXCEL等将数据图表化。
运行频谱显示
