特長
•作りが頑丈なので、長期におけるご使用が可能です。
•ノードソンEFD製シリンジ専用に設計されており、液垂れを防止します。
•トリガーは、お使いの方の手の大きさに合わせて調整できます。
仕様
ハンドルとトリガ ー : 黒色エポキシ仕上げの金属鋳造
駆動ロッド、選択ボタン、金具:ステンレス
シリンジアダプター:高強度アセタールポリマー
駆動プランジャー:アルミニウム
重量（吐出ガンのみ):311g
安全性
試験により、DispensGunのフェイルセーフ性能が実証されています。トリガ
ーに1.38MPa(13.8bar/200psi）を超える強い力をかけたときにノズル
が詰まっていたり、ふたをされていたりすると、シリンジの耳 部 が 壊 れるおそ
れがあります。もし壊れたとしても、シリンジが脱 落することはほとんどなく、
シリンジや液剤が突然排出される等の危険が生じることはありません。
DispensGunは、独自の構造によ
り中粘度から高粘度の液剤の塗布
を簡単に行うことができます。
取扱が簡単で、類似の手動ディスペ
ンサーに比べ、作業における疲労を
低減します。
本取扱説明書は、ノードソンEFDのDispensGunをご購入いだ
いたお客様のために作成されたものであり、いかなる形態であっ
ても複製はご遠慮ください。
3
シリンジの充 填
1
シリンジを充填します。このとき、以下のシリンジ充填レベル表に示すよう
に、一定の空間を残してください。
2
ピストンを挿入します。DispensGunの操作時には必ずピストンを使用し
てください 。
3
青色の先端キャップとエンドキャップをしめ、シリンジを密閉します。
充填済のシリンジをご使用いただくこともできます。ノードソンEFDでは、ソ
ルダーレジスト、サ ーマルコンパウンド、ソルダー ペースト、グリスなどの 複 数
の液剤の充填を行っています。充填済液剤については、お問い合わせくださ
い。
注記:
DispensGunでの使用には赤色ピストンを推奨します。
警告
ディスペンスノズルが 詰まった場 合 、トリガーを引くことで、詰まりを取ろう
としないでください。DispensGunまたはノズルが損傷するおそれがありま
す。詰まったノズルは交換してください。
シリンジ充填レベル
3cc 1.3cm 0.5"
5cc 1.9cm 0.75"
10cc 1.9cm 0.75"
30cc 1.9cm 0.75"
55cc 1.9cm 0.75"
1 2 3
4

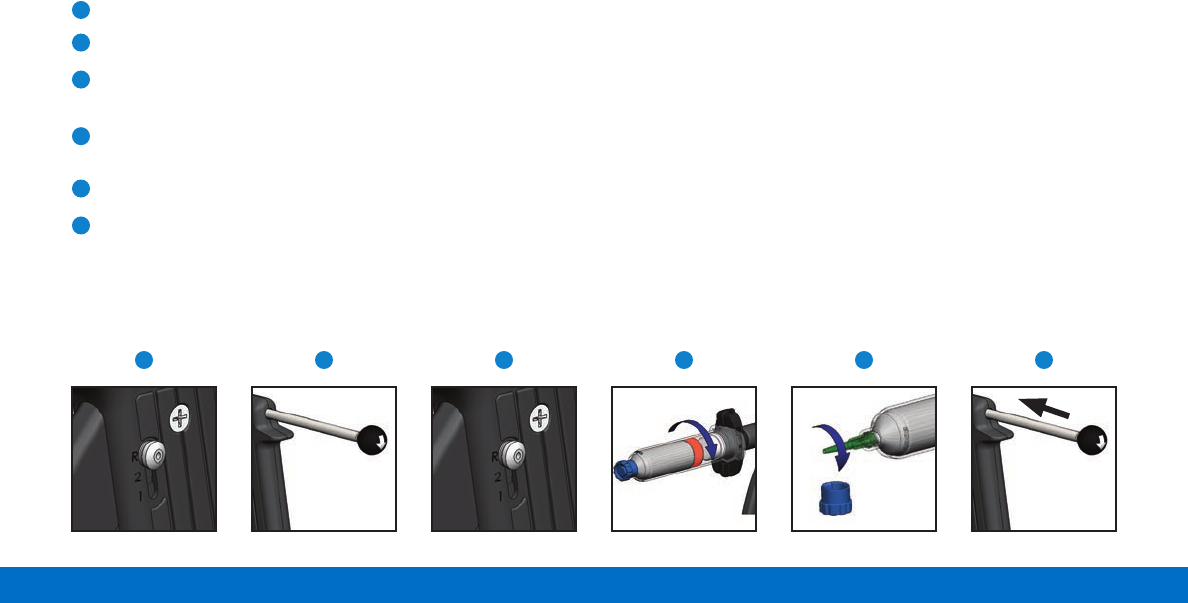

DispensGunの操作
1
トリガーを少し引き、選択ボタンをRに移 動させます。
2
駆動ロッドをいっぱいまで引き出します。
3
トリガーを引きながら選択ボタンを2または1に 移 動 さ せ て 、ハ ン ド グ
リップ を 固 定 しま す。
4
シ リ ン ジ を ガ ン に 取 り 付 け 、ロ ッ ク さ れ る ま で 回 転 さ せ ま す 。ロ ッ ク さ
れた位置よりもさらに回転させると、シリンジが脱落します。
5
先端キャップを取り外し、ディスペンスノズルを取り付けます。
6
駆動ロッドのノブを回転させ、ロッドの歯を下向きにします。（このと
き 、ノ ブ の 後 ろ に つ い て い る 矢 印 も 下 を 向 き ま す 。）プ ラ ン ジ ャ ー が ピ
ストンに当たるまで、駆動ロッドを押し込みます。
1 2 3 4 5 6
