7 交換用パーツ重要: 分解および組立の間、トリガーは必ず R の位置にしてください。 A駆動プランジャーサイズパーツ番号 DG30 7015964 DG55 7015964 B駆動プランジャーサイズパーツ番号 DG3 7018732 DG5 7018729 DG10 7018730 DG30 7018731 DG55 7018731 7014861 爪バネ注記:  トリガー…

対応液剤リスト

シリコン

シーラント

RTV

グリス

濃化油

銀、金、銅ペースト

ソルダーペースト

粒子入りエポキシ樹脂

粘性接着剤

有機セメント

ストップオフ材料

ポッティング用樹脂

フラックスペースト

ろう付けペースト

UV硬化ペースト

吐出液剤の種類

DispensGunをご使用いただくことで、あらゆる粘着性の非レベリング液剤

を簡単に吐出することができます。

トラブルシューティングガイド

液剤が流れない。

駆動ロッドのノブが前に押し出されているか確

認してください。

ノズルが詰まっていないか確認してください。

この場合、これ以上続けて吐出をしようとせず、

新しいノズルと交換してください。

ピストン上部に液

剤が這い上がる。

ノズルが詰まっている可能性があります。絞り

圧力により、這い上がりが起っています。ノズル

を交換してください。

吐出量をもっと調

整したい。

ディスペンスノズルのサイズで調整が可能です。

ノズルの径が小さいほど、吐出量が少なくなり、

大きいほど、多くなります。

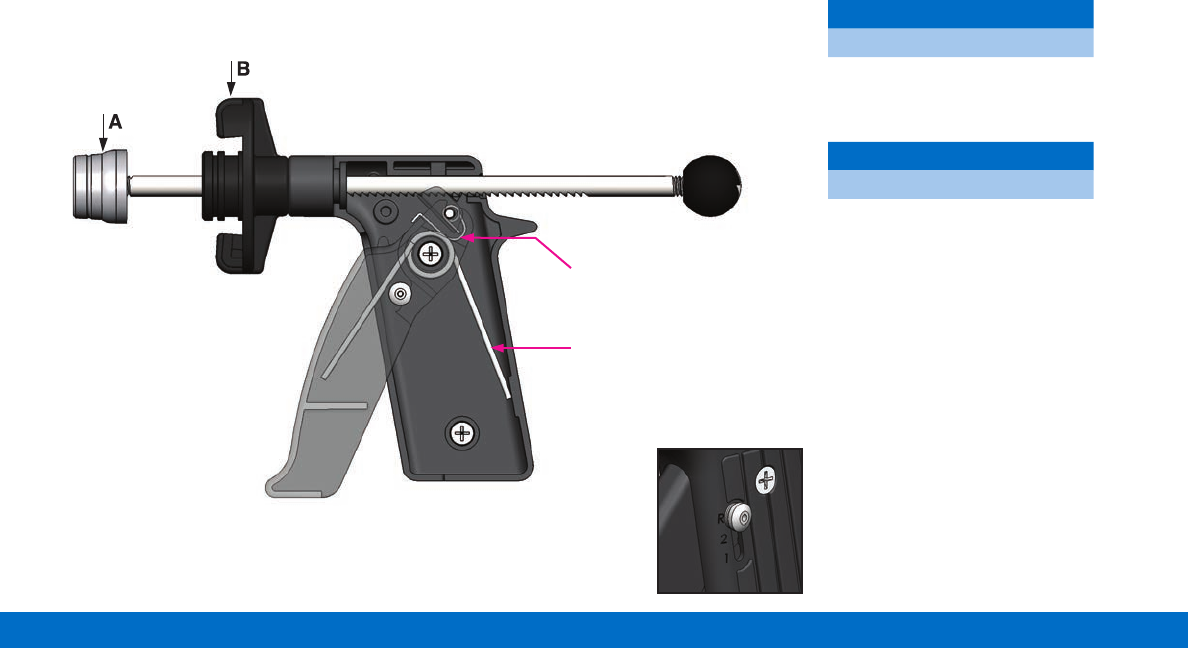

交換用パーツ

重要:分解および組立の間、トリガーは必ずRの位置にしてください。

A駆動プランジャー

サイズパーツ番号

DG30 7015964

DG55 7015964

B駆動プランジャー

サイズパーツ番号

DG3 7018732

DG5 7018729

DG10 7018730

DG30 7018731

DG55 7018731

7014861

爪バネ

注記:トリガーバネは張力がかか

った状態です。分解時には注意し

てください。

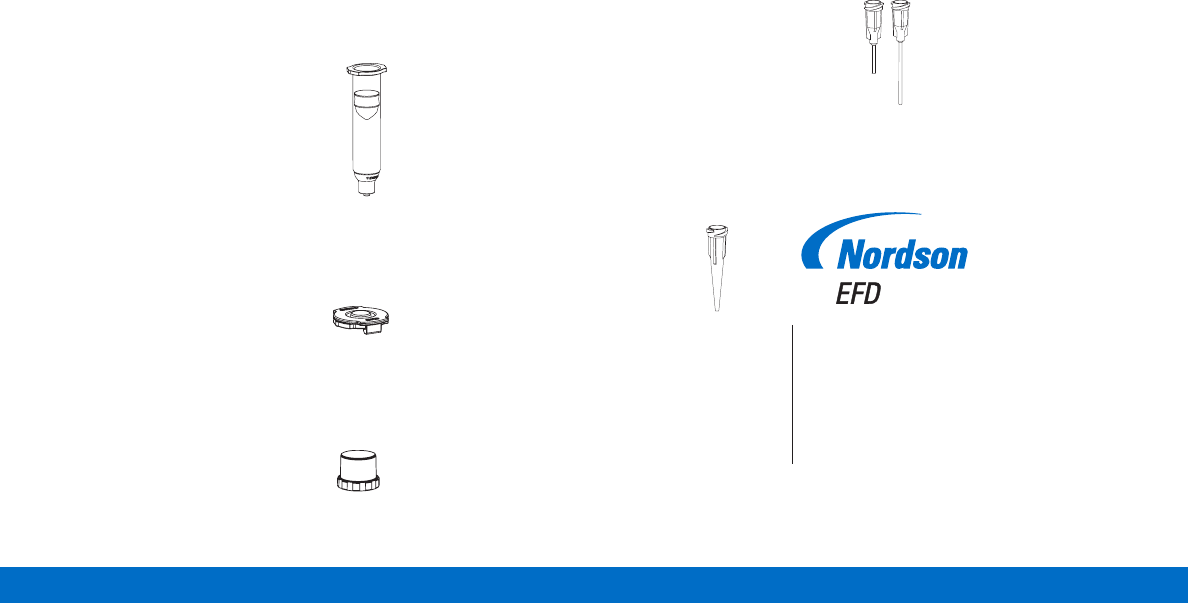

DispensGun付属品

シリンジ／ピストン: 1箱に同数のシリンジ

とピストンが入っています。

パーツ番号サイズ入数 / 箱

7014103 3cc  50セット

7012098 5cc  40セット

7012116 10cc  30セット

7012138 30cc  20セット

7015450 55cc  15セット

エンドキャップ:スナップ式キャップによ

り、充填済のシリンジを確実に密閉して保

管できます。

パーツ番号サイズ入数 / 箱

7012190 3cc    (50)

7012192 5cc    (40)

7012194 10cc    (30)

7012196 30cc,55cc (20)

先端キャップ:先端キャップはシリンジを

密封します。全サイズのシリンジに共通

です。

パーツ番号入数／箱

7012198  (50)

SmoothFlowテーパーノズル:

ポリエチレン製。1箱当たり50本入り

内径

パーツ番号ゲージ mm インチ色

7018052 14 1.54 0.060  オリーブ

7018100 16 1.19 0.047  黄色

7018158 18 0.84 0.033  緑

7005009 20 0.61 0.023  ピンク

7018298 22 0.41 0.016  青色

7018391 25 0.25 0.010  赤色

標準ノズル:

ハブ部分はポリプロピレン製でカラーコードになっています。

長さ0.50”および1.0”タイプ1箱当たり50本入り。

12.7 mm 25.4 mm 内径

(0.50") (1.0") ゲージ mm インチ色

7018043 7018032 14 1.54 0.060  オリーブ

7018068 7018059 15 1.36 0.053  黄色

7018122 7018110 18 0.84 0.033  緑

7018178 7018166 20 0.61 0.024  ピンク

ノードソンEFDは、世界40ヶ国に販売・

サービス拠点を持っています。詳細は

www.nordsonefd.com/jpをご覧ください

日本

+81-3-5762-2760;japan@nordsonefd.com

グローバル

+1-401-431-7000;info@nordsonefd.com

DispensGunはノードソンEFDが特許を取得しています。

特許第5,022,563号。
