3
シリンジの充 填
1
シリンジを充填します。このとき、以下のシリンジ充填レベル表に示すよう
に、一定の空間を残してください。
2
ピストンを挿入します。DispensGunの操作時には必ずピストンを使用し
てください 。
3
青色の先端キャップとエンドキャップをしめ、シリンジを密閉します。
充填済のシリンジをご使用いただくこともできます。ノードソンEFDでは、ソ
ルダーレジスト、サ ーマルコンパウンド、ソルダー ペースト、グリスなどの 複 数
の液剤の充填を行っています。充填済液剤については、お問い合わせくださ
い。
注記:
DispensGunでの使用には赤色ピストンを推奨します。
警告
ディスペンスノズルが 詰まった場 合 、トリガーを引くことで、詰まりを取ろう
としないでください。DispensGunまたはノズルが損傷するおそれがありま
す。詰まったノズルは交換してください。
シリンジ充填レベル
3cc 1.3cm 0.5"
5cc 1.9cm 0.75"
10cc 1.9cm 0.75"
30cc 1.9cm 0.75"
55cc 1.9cm 0.75"
1 2 3
4
DispensGunの操作
1
トリガーを少し引き、選択ボタンをRに移 動させます。
2
駆動ロッドをいっぱいまで引き出します。
3
トリガーを引きながら選択ボタンを2または1に 移 動 さ せ て 、ハ ン ド グ
リップ を 固 定 しま す。
4
シ リ ン ジ を ガ ン に 取 り 付 け 、ロ ッ ク さ れ る ま で 回 転 さ せ ま す 。ロ ッ ク さ
れた位置よりもさらに回転させると、シリンジが脱落します。
5
先端キャップを取り外し、ディスペンスノズルを取り付けます。
6
駆動ロッドのノブを回転させ、ロッドの歯を下向きにします。（このと
き 、ノ ブ の 後 ろ に つ い て い る 矢 印 も 下 を 向 き ま す 。）プ ラ ン ジ ャ ー が ピ
ストンに当たるまで、駆動ロッドを押し込みます。
1 2 3 4 5 6
5
45°
DispensGunの操作 (continued)

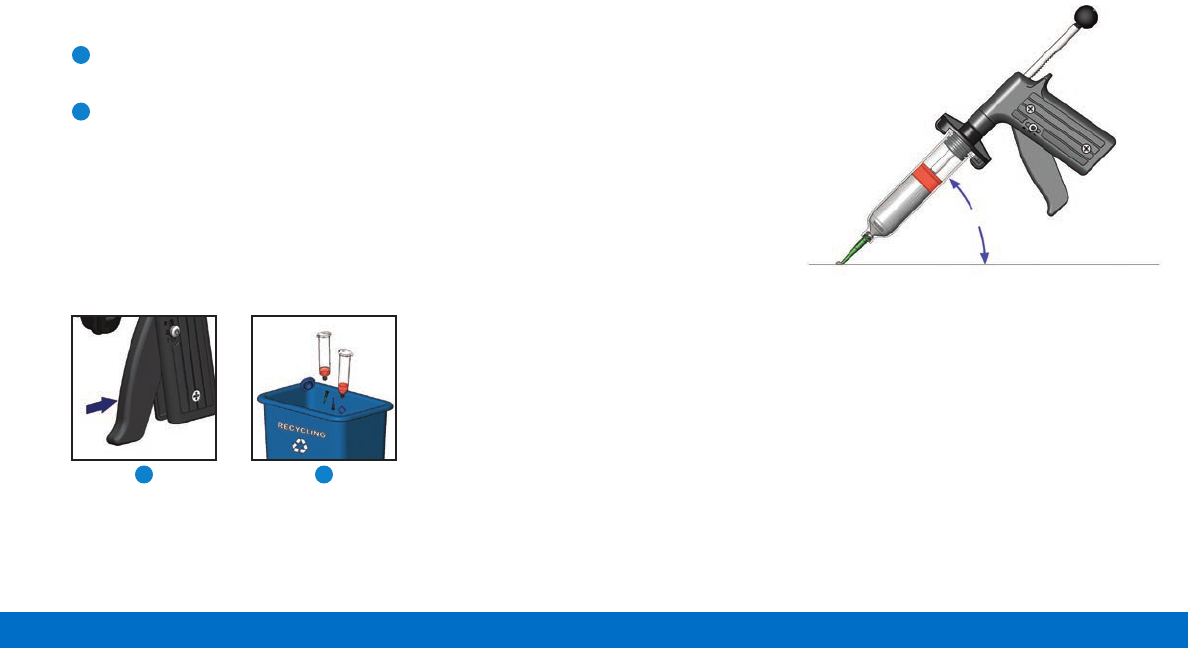

7
これで吐出の準備が整いました。液剤が出てくるまでトリガーをゆっくり引きます。量はト
リガーの引き方で調 整して下さい。トリガーを離すと、吐出が止まります。
8
作業を終えたら、空のシリンジを取り外し、処分します。シリンジの中身が残っている場合
は 、次 回 の 使 用 の た め に 先 端 キ ャ ッ プ を し め て く だ さ い 。
最適な吐出のために: DispensGunとノズルは、作業面に対して45度の角度で構えてくだ
さい 。テストシ ートを使 って 点 や 直 線 を 描く練 習をしてください 。
注記:
液垂れを防止するため、駆動ロッドは吐出ごとに引き戻され、ピストンにかかる圧力が
解放されます。数回吐出を行ったら、黒色のノブを押して駆動ロッドを前に押し出し、吐出を
続 けてください 。
7 8
DispensGunの洗浄
駆動プランジャーを点検し、必要に応じて汚れを拭き取ります。ガンの表面を
家庭用洗剤などの研磨剤不使用の中性洗剤を使って拭き取ります。溶剤は使
用しないでください 。
注記:ノードソンEFDの液剤容器はリサイクル可能です。吐出後の残液の廃棄
方法については、地方自治体にお問い合わせください。
