简易支撑销说明资料 N7201A573C00
简易支撑销说明资料
N7201A573C00
SP 简易支撑销
概要
简易支撑销
■前言
简易支撑销可在下述设备上使用:
SP18
SP28
SP60/80
SP70
SPD
SPG
在本使用说明书中，有些记载可能与实机的操作画面、操作按钮等有所不同，但是操作上不会造成问题。
SPG
SPD
SP70
SP18
SP28
SP60/80
ENABLING
1
■关于单元
简易支撑销单元有L尺寸与M尺寸两种。这两种尺寸的单元，安装步骤都相同。
品名 基座单元 设置托板 备注
简易支撑销单元:L尺寸
N610134053AA N610134072AA
简易支撑销单元:M尺寸
N610130692AA N610130690AA
■关于型号
品名 型号 备注
简易支撑销
N610136517AA
10个/套
SP 简易支撑销
支撑销的准备
简易支撑销
3
2
1

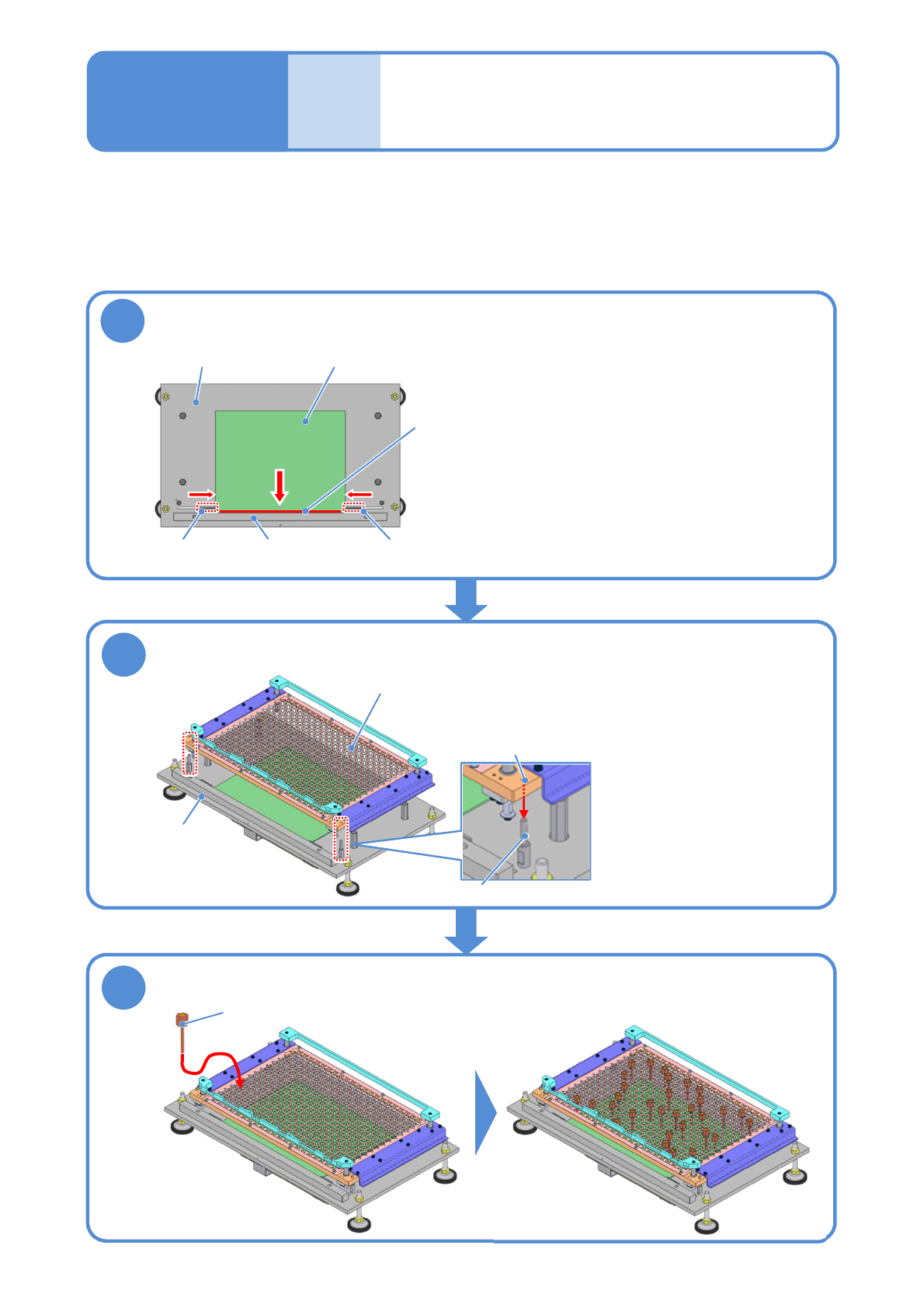

将基座单元设置到进行生产的基板上
①使基板的搬送基准对准定位托板
②通过导轨对准中心位置
基座单元
基板
定位托板
①
②
②
导轨导轨
将设置托板设置到基座单元上
设置托板
基座单元
●将设置托板的定位孔插进定位销中(2处)
定位孔
定位销

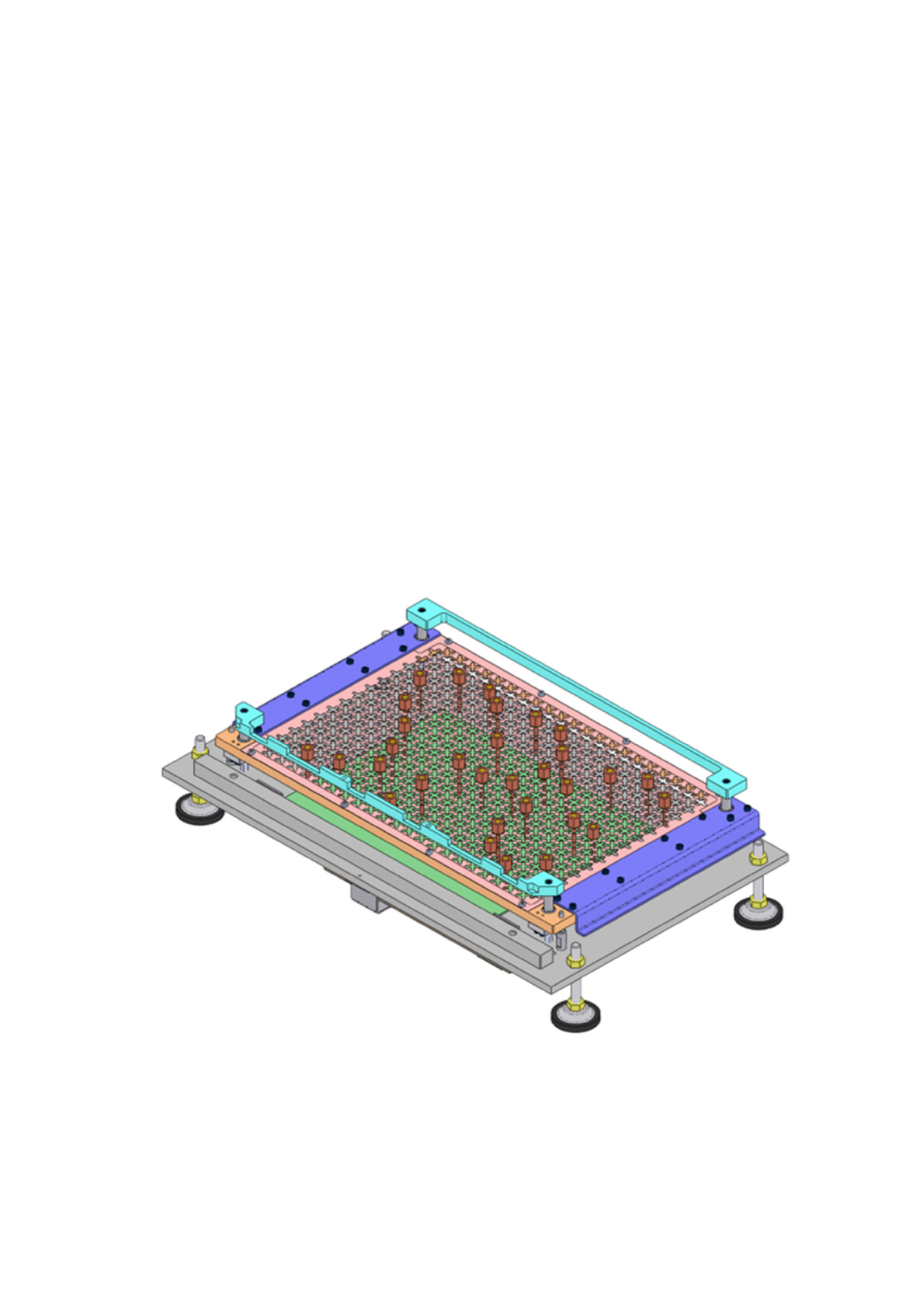

将简易支撑销设置到任意位置上
基板搬送基准
2
简易支撑销
