SP 简易支撑销 支撑销的安装 1 简易支撑销 2 1 1 2 3 3 OFF SERVO 5 8 6 9 10 至 ●安装有网板时，进入步骤④ 没有安装网板时，进入步骤 ⑭ 3 + 4 ( 仅限 SP18 、 SP70 时 ) 7 ( 仅限 SP28 、 SP60/80 时 ) 网板框上按压用机械阀 ●设备内右侧 ( 仅限 SP28 、 SP60/80 时 ) 网板框上按压用机械阀 确认轴已停止后 卸下网板
SP 简易支撑销
支撑销的准备
简易支撑销
3
2
1
将基座单元设置到进行生产的基板上
①使基板的搬送基准对准定位托板
②通过导轨对准中心位置
基座单元
基板
定位托板
①
②
②
导轨导轨
将设置托板设置到基座单元上
设置托板
基座单元
●将设置托板的定位孔插进定位销中(2处)
定位孔
定位销
将简易支撑销设置到任意位置上
基板搬送基准
2
简易支撑销
SP 简易支撑销

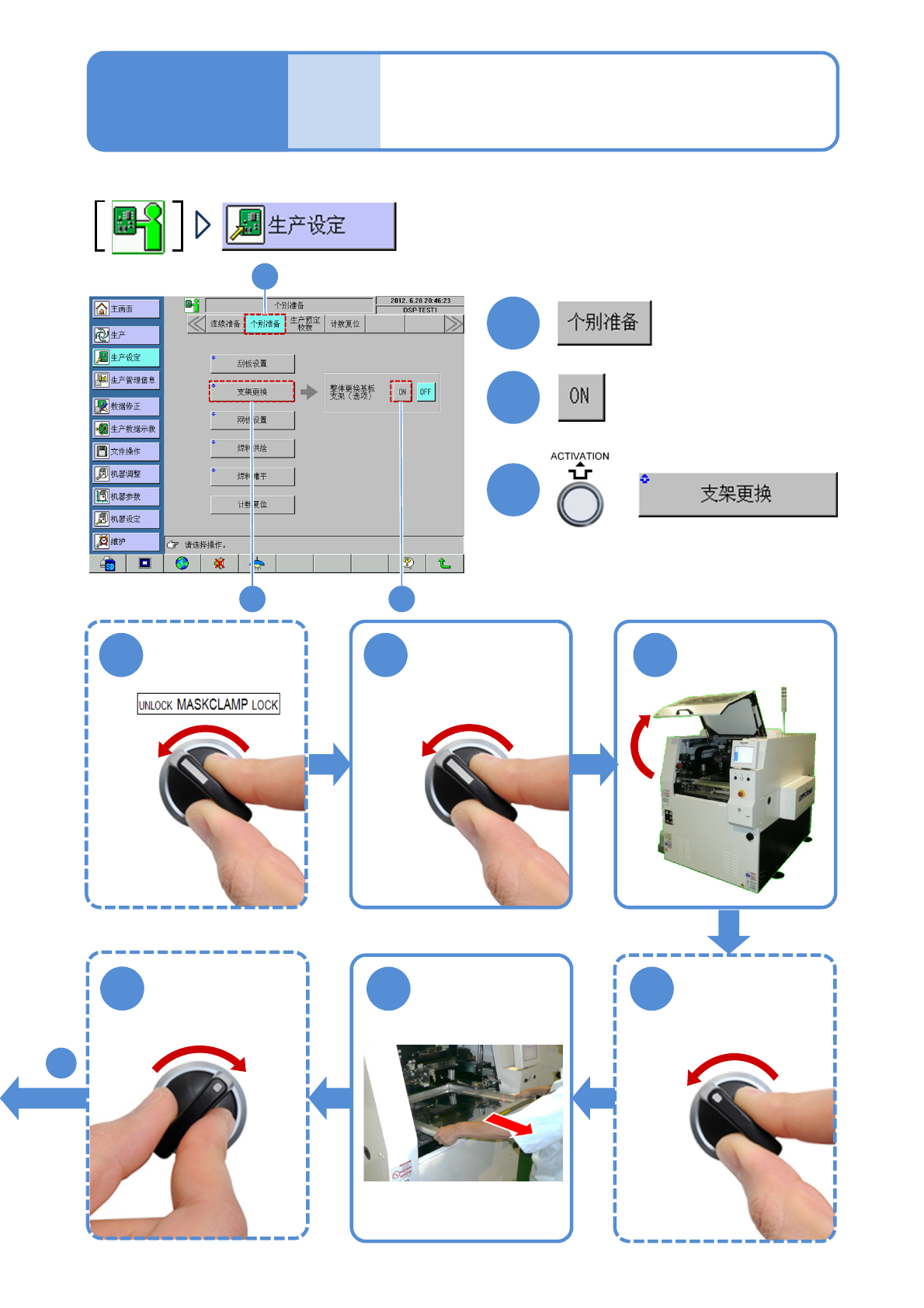

支撑销的安装 1
简易支撑销
2
1
1
2
3
3
OFF
SERVO
5
8
6
9
10
至
●安装有网板时，进入步骤④
没有安装网板时，进入步骤⑭
3
+
4
(仅限SP18、
SP70时)
7
(仅限SP28、
SP60/80时)
网板框上按压用机械阀
●设备内右侧
(仅限SP28、
SP60/80时)
网板框上按压用机械阀
确认轴已停止后
卸下网板
SP 简易支撑销

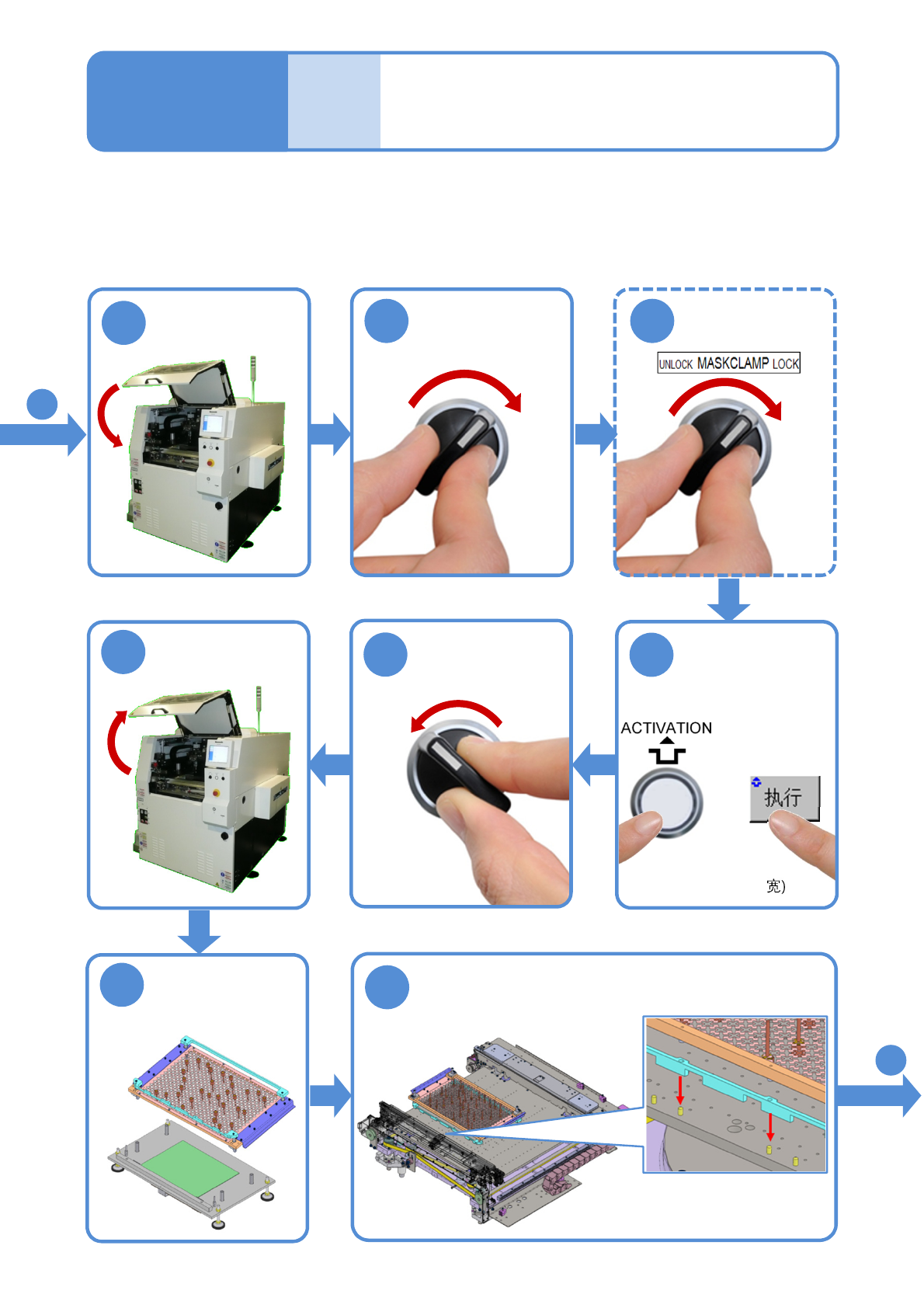

支撑销的安装 2
简易支撑销
10
9
从
SERVO
ON
11 12
(仅限SP18、
SP70时)
13
(传送带的宽度变宽)
OFF
SERVO
14
15
16
从基座单元上取下
设置托板
18
至
4
17
翻转设置托板后，安装到基板定位升降机上
●向设置托板的定位孔插进定
位销(2处)
确认提示信息
起
