MODEL TCM-X100J 0212-002 264 ᯏ᪾ᑫࠅ㧝 MISCELLANEOUS P ARTS-1 Fig. RL-4 ೨ᓟᎿ⒟ࠗࡦ࠲ࡈࠚࠬ Input/Output Machine Interface TCM - X100J - 002 See Fig.L-1 K ey No .9 A A 363 361 358 360 . 357 . 362 . 356 . 363 367 399 355 399 354 365…
MODEL TCM-X100J
0212-002
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
263
RL-3
251 630 086 2539 TRANSFORMER,POWER 1 T1,#ENT1-2K-TS 766RL-010-251
287 411 140 5303 BOLT HEX 6X12 4 766RL-010-287
288 411 008 2505 WASHER SPR 6 4 766RL-010-288
289 411 110 3100 WASHER F 6X11.5X1.6 4 766RL-010-289
MODEL TCM-X100J
0212-002
264

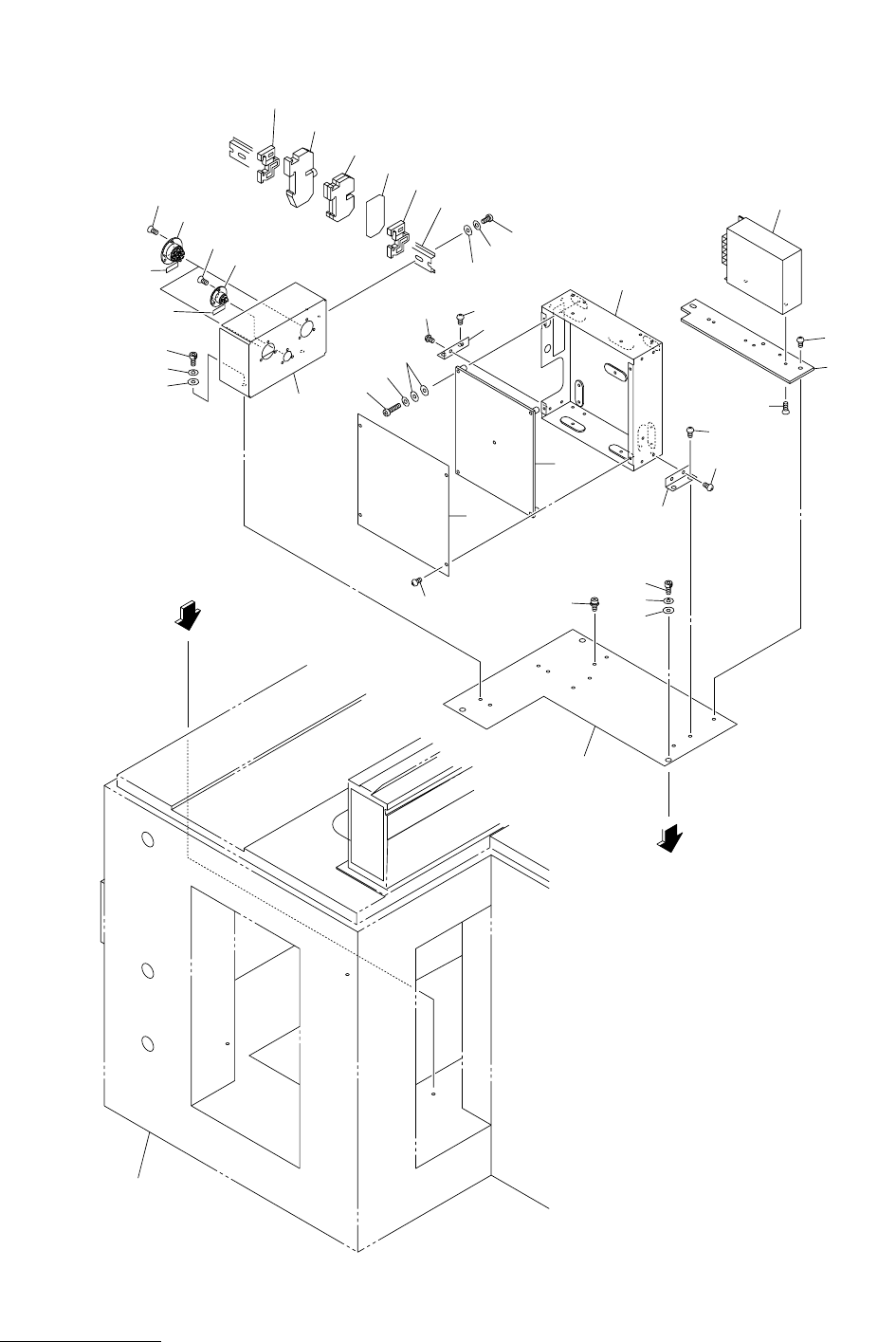

ᯏ᪾ᑫࠅ㧝 MISCELLANEOUS PARTS-1
Fig. RL-4
೨ᓟᎿ⒟ࠗࡦ࠲ࡈࠚࠬ
Input/Output Machine Interface
TCM
-
X100J
-
002
See Fig.L-1
Key No.9
A
A
363
361
358
360
.
357
.
362
.
356
.
363
367
399
355
399
354
365
383
386
395
371
392
393
373
396
398
397
394
391
390
372
351
393
364
385
393
394
353
352
394
384
387
388
389
370
373
365
359
MODEL TCM-X100J
0212-002
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
265
RL-4
351 630 055 2201 UNIT,POWER 1 G11,P30E-24-N 766RL-010-351
352 630 089 2307 COVER 1 766RL-010-352
353 630 091 5631 P.C.B,MOUNT 1 UA53*001*0000 766RL-010-353
354 630 004 6281 CONNECTOR 1 X114 766RL-010-354
355 630 000 3963 CONNECTOR 2 X111,X113 766RL-010-355
356 407 005 1306 DIODE DS135C 1 766RL-010-356
357 423 022 8005 FUSE 250V 1A 1 F001 766RL-010-357
358 630 083 5458 TERMINAL 2 766RL-010-358
359 630 083 5502 ACCESSORY,WIRING 1 766RL-010-359
360 630 083 5540 ACCESSORY,WIRING 1 766RL-010-360
361 630 083 5496 FUSE HOLDER 1 766RL-010-361
362 630 051 1512 ACCESSORY,WIRING 1 766RL-010-362
363 630 049 3672 BRACKET,WIRING 2 766RL-010-363
364 630 092 6743 PLATE 1 766RL-010-364
365 630 113 2594 NAME PLATE,PARTS 1 766RL-010-365
367 630 089 6473 RAIL,WIRING 1 766RL-010-367
370 630 093 9408 PLATE 1 766RL-010-370
371 630 092 5982 BOX 1 766RL-010-371
372 630 094 4914 BOX 1 766RL-010-372
373 630 088 7952 BRACKET 2 766RL-010-373
383 630 000 7633 BOLT,HEX-SCT 2 766RL-010-383
384 411 174 6604 SCR PAN+SW+W 5X10 1 766RL-010-384
385 411 034 7208 SCR FLT 3X8 2 766RL-010-385
386 411 141 2905 WASHER SPR 4 2 766RL-010-386
387 630 000 7756 BOLT,HEX-SCT 3 766RL-010-387
388 411 141 6705 WASHER SPR 5 3 766RL-010-388
389 411 141 4107 WASHER V 5X10X1 3 766RL-010-389
390 411 042 3001 SCR PAN 4X10 2 766RL-010-390
391 411 008 1706 WASHER SPR 4 2 766RL-010-391
392 411 119 2104 WASHER V 4X9X0.8 2 766RL-010-392
393 411 140 8007 SCR TRS 5X6 6 766RL-010-393
394 411 051 1708 SCR TRS 4X6 8 766RL-010-394
395 411 141 4008 WASHER V 4X9X0.8 2 766RL-010-395
396 411 162 1604 SCR PAN 3X20 4 766RL-010-396
397 411 119 1909 WASHER V 3X7X0.5 8 766RL-010-397
398 411 086 4408 WASHER SPR 3 4 766RL-010-398
399 411 002 2600 SCR FLT 3X6 9 766RL-010-399
