20
OM-1139
7.2“管理データ”画面
ログデータ（データタイプ）
ログファイルに保存される生産情報のデータ種類を設定します。
•
設定範囲
“装置稼働情報 ( 集計 1)”/“装置稼働情報 ( 集計 2)”/“機種
別稼働情報”
（初期設定：“装置稼働情報 ( 集計 1)”）
ノート
ログファイルに保存される“生産基板枚数”や“通電時間”デー
タは、指定された管理データから参照してください。
保存データ（データタイプ）
時刻指定で自動受信する管理データ、および装置指定で受信す
る管理データの種類を設定します。
•
設定範囲
“装置稼働情報 ( 集計 1)”/“装置稼働情報 ( 集計 2)”/“機種
別稼働情報”/“リコールデータ”
（初期設定：“装置稼働情報 ( 集計 1)”）
ノート
(a) 複数のデータが選択できます。
(b) リコールデータの受信は、“TCM-X シリーズ装置”/“TIM-X
シリーズ装置”/“GXH シリーズ装置”のみ対応します。
フォルダ
時刻指定で自動受信する管理データ、および装置指定で受信す
る管理データの保存先フォルダを設定します。
•
設定範囲
“装置稼働情報 ( 集計 1)”/“装置稼働情報 ( 集計 2)”/“機種
別稼働情報”
（初期設定：“装置稼働情報 ( 集計 1)”）
ノート
(a) 参照ボタン < > による“フォルダ参照”画面での設
定が可能です。
(b) 保存ファイル名は、保存日時により自動生成された名前と
なります。
保存ファイル名の詳細については、“6. 管理データの受信”
を参照してください。
1106-003
21
OM-1139
7.2“管理データ”画面

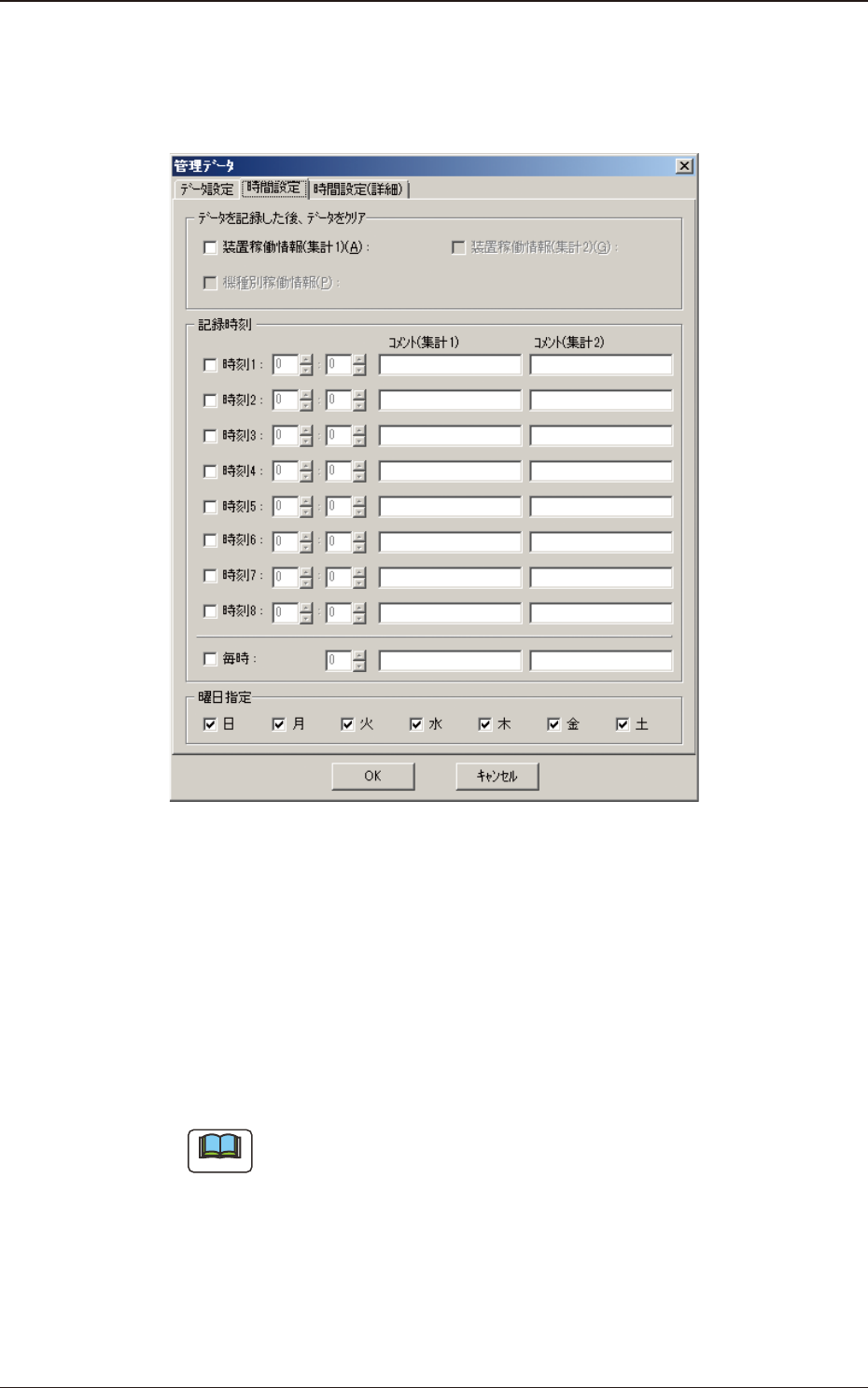

7.2.2 “時間設定”画面
“管理データ”画面の“時間設定”タブを選択すると、以下の画面が
表示されます。
Fig. 11
データを記録した後、データをクリア
時刻指定、および日時指定で自動受信した管理データで受信（記
録）後、データクリアする管理データの種類を設定します。
•
設定範囲
“装置稼働情報 ( 集計 1)”/“装置稼働情報 ( 集計 2)”/“機種
別稼働情報”
（初期設定：すべてクリアしない）
ノート
保存データとして選択されているデータ種から選択できます。
1106-002
22
OM-1139
記録時刻
時刻指定で管理データを自動受信する時刻を設定します。また、
管理データを記録した後に、データをクリアしますに設定され
ている場合、クリアコメントを入力します。
ノート
(a) 8 種類の時刻の設定が可能です。チェックされたチェック
ボックスの時刻が対象になります。
(b) 曜日指定で指定された曜日に対して機能します。
(c) 時刻指定、および曜日指定による管理データの受信中に別
の設定時刻になった場合は、その受信時刻での処理はキャ
ンセルされます。
曜日指定
時刻指定で管理データを自動受信する曜日を設定します。
ノート
上記の記録時刻に対して機能します。
7.2“管理データ”画面
0501-001
